Столбы освещения: высота декоративного фонарного столба, монтаж опор для уличного освещения
Высота фонарного столба зависит от назначения конструкции. Поэтому перед установкой следует разобраться с основными нормативами, чтобы не допустить ошибок и подобрать вариант в соответствии с требованиями. Кроме того, имеет значение и материал изготовления, так как от этого напрямую зависит прочность, стойкость к неблагоприятным воздействиям и ветровым нагрузкам.
- Максимальная и минимальная высота фонарных столбов
- Что влияет на высоту установки светильников
- Виды опор освещения по высоте
- На какой высоте на опоре должны размещаться светильники
На каком расстоянии от жилого многоквартирного дома можно устанавливать опоры уличного освещения? | ЭлектроАС — Электромонтажные работы и электромонтаж, электролаборатория, наружное освещение, прокладка кабеля, электропроводка, электрика
- Роется котлован при помощи бура, глубиной не менее 1,2 метра, шириной на несколько сантиметров больше ширины основания опоры;
- В полученное отверстие устанавливается опора освещения. Если монтируются металлические столбы, их дополнительно армируют, для придания дополнительной жесткости;
- Опора заливается бетонной смесью, которая дополнительно уплотняется при помощи строительных вибраторов;
- Когда бетон затвердевает, приступают к дополнительным работам: устанавливают и подключают светильников и так далее.
Типы опор освещения и их отличия
Опоры классифицируют по нескольким параметрам: материал изготовления, способ установки, тип, предназначение и конструктивные особенности.
Железобетонные опоры состоят из бетона и арматуры. Арматура работает на растяжение, бетон – а сжатие. Таким образом, достигается необходимая прочность конструкции. Опоры этого типа по качеству превосходят только деревянные столбы. Другим типам опор они проигрывают по разным параметрам: масса, долговечность, сложность монтажа и так далее.
- Силовые (ОС, СФ, СФГ и другие). Используются для освещения улиц, микрорайонов, открытых площадок. Питающий кабель к ним можно подводить как в земле, так и по воздуху;
- Несиловые (НФГ, НФ НП и другие). Используются для освещения парков, автостоянок, мостов и прочих объектов. На них устанавливают кронштейны или небольшие рекламные конструкции. Используются в качестве опор при прокладке воздушного кабеля питания.
- Уличные (в том числе и магистральные). Опоры устанавливаются в городах, пригородах и между городами. Имеют от одного до трех кронштейнов. Магистральные опоры обладают усиленным каркасом;

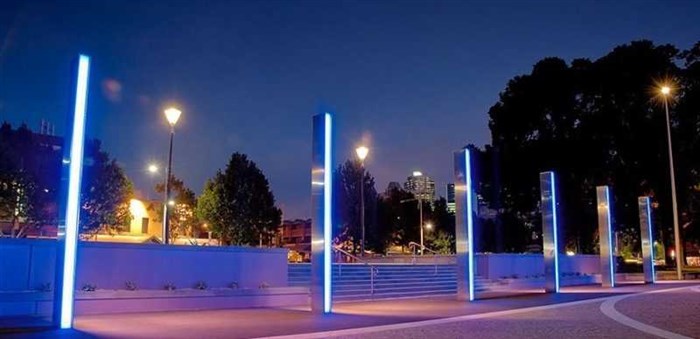

- Декоративные (торшерные). Опоры освещения декоративные устанавливают возле культурных объектов, в парках, аллеях и тому подобного. Они могут быть с одним, с двумя, тремя и более светильниками, расположенных в любом порядке в зависимости от замысла дизайнеров;
- Специальные (мачты осветительные). Опоры предназначены для освещения площадей, стадионов, вокзалов, строительных площадок. В высоту бывают до 45 метров.
- Фланцевые. Опоры состоят из двух частей, одна из которых вкапывается в грунт, а вторая прикрепляется к ней при помощи болтов. Есть нескладывающиеся и складывающиеся фланцевые опоры;
- Прямостоечные. Представляют собой единую конструкцию, которая зарывается в грунт на определенную глубину и бетонируется.

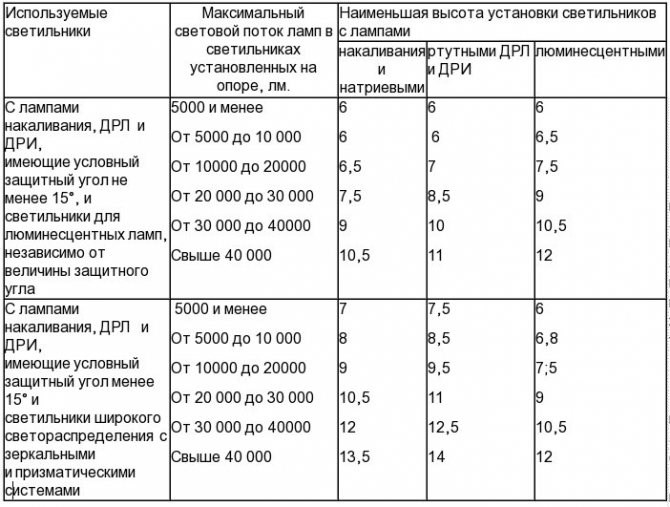

Высота установки светильников ПУЭ
Как правило, устанавливать уличные светильники нужно на кронштейнах, обращенных в сторону проезжей части улицы, или следует применять тросовую подвеску светильников.
Осветительные приборы устанавливают под углом 80-90° к вертикали по направлению к дороге. В зависимости от выбранного угла наклона яркость на 1000 Лм светового потока не должна превышать:
Согласно п. 5.1.7 ГОСТ 55706-2013, при освещении транспортных развязок и больших площадей светильники, расположенные на высоте 20 м и более, должны обеспечивать максимум света под углом не более 65° к вертикали.
Установка светильников наружного освещения на опорах ВЛ до 1 кВ должна выполняться:
1. При обслуживании установок наружного освещения с телескопической вышки с изолирующим звеном, уличные светильники устанавливают выше проводов ВЛ или на уровне нижних проводов ВЛ при размещении уличных светильников и проводов ВЛ с разных сторон опоры. Расстояние между проводом и светильником должно быть не менее 0,6 м в горизонтальном направлении.
2. При обслуживании светильников на высоте иными способами — требуется устанавливать светильники ниже проводов ВЛ. При этом высота электрического столба равна 8 — 9 метров над землей. Расстояние между светильником и электрическими проводами ЛЭП должно быть не менее 0,2 м по вертикали, расстояние от светильника до опоры ВЛ (ЛЭП) должно быть не более 0,4 м по горизонтали.
Допускается размещать светильники в парапетах и ограждениях мостов и эстакад из несгораемых материалов на высоте 0,9—1,3 м над проезжей частью при условии защиты от прикосновений к токоведущим частям светильников.
Не менее важно учесть шаг размещения светильников. Его отношение к высоте должно составлять не более 7:1 при шахматной схеме расстановки опор и не менее 5:1 при односторонней, осевой или прямоугольной схеме. Сами столбы располагают так, чтобы обеспечить пересечение световых конусов. Это важно для исключения образования участков затенения.
Какая высота установки уличного фонаря, светильника наружного освещения?
2 Комментария(-ев) на ”На каком расстоянии от жилого многоквартирного дома можно устанавливать опоры уличного освещения?”
Здравствуйте,скажите пожалуйста на каком расстоянии от дома(квартира) можно ставить лавочкм?Дело в том что с 8 утра и до глубокой ночи у нас под окнами гудит молодежь,и заявляет что она имеет право с 8 утра делать что хочет.Лавочки установил магазин, который продает несовершеннолетним алкоголь,на жалобы других людей нашего дома и наши жалобы никто не реагирует.
Спасибо за ответ!
Здравствуйте, Катя!
С этим вопросом обращайтесь в правоохранительные органы (полиция, прокуратура).
Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75
Виды опор фонарных столбов
Куда жаловаться, если фонарь светит в окно
Многие сначала стараются решить проблему мирным путём. Чаще всего это не позволяет добиться результата.
В первую очередь стоит обратиться в администрацию муниципального образования. Нужно составить заявление в свободной форме с указанием своих требований.
В некоторых случаях помогает обращение в жилищную контору. Обычно управляющая компания жилого комплекса является застройщиком новых рядом расположенных домов.
Не помешает выяснить, кому принадлежит фонарь, и обратиться напрямую к собственнику. Если освещение было установлено городской энергокомпанией, туда нужно написать заявление с претензией.
