Самодельный драйвер для светодиодов от сети 220В
Преимущества светодиодных лап рассматривались неоднократно. Обилие положительных отзывов пользователей светодиодного освещения волей-неволей заставляет задуматься о собственных лампочках Ильича. Все было бы неплохо, но когда дело доходит до калькуляции переоснащения квартиры на светодиодное освещения, цифры немного «напрягают».
Для замены обыкновенной лампы на 75Вт идёт светодиодная лампочка на 15Вт, а таких ламп надо поменять десяток. При средней стоимости около 10 долларов за лампу бюджет выходит приличный, да и еще нельзя исключить риск приобретения китайского «клона» с жизненным циклом 2-3 года. В свете этого многие рассматривают возможность самостоятельного изготовления этих девайсов.
Схема драйвера для прожектора LED на 50 W
- Светодиоды 3,3В 1Вт – 12 шт.;
- керамический конденсатор 0,27мкФ 400-500В – 1 шт.;
- резистор 500кОм — 1Мом 0,5 — 1Вт – 1 ш.т;
- диод на 100В – 4 шт.;
- электролитические конденсаторы на 330мкФ и 100мкФ 16В по 1 шт.;
- стабилизатор напряжения на 12В L7812 или аналогичный – 1шт.
Изготовление драйвера светодиодов на 220В своими руками
Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.
Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:
Первый каскад – ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).
При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.
Второй каскад – диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.
Третий каскад – сглаживающий стабилизирующий фильтр.
Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.
Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.
В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.
Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.

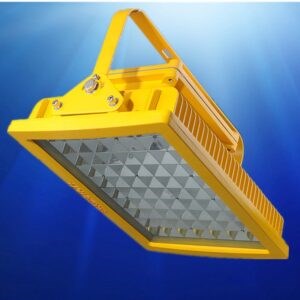

Причина перегорания светодиодной матрицы в прожекторе
Существую 2 вида светодиодов для прожекторов:
Цена СОД модулей на 30-40% ниже, чем кластеров с SMD, а срок эксплуатации короче на 3-4 года. Элементы СОД матрицы соединяются в линейки при помощи тонких проводков, которые при перегреве рвутся. SMD обладают одинаковыми параметрами, впаиваются отдельно, обеспечивают более ровное и мощное освещение.
Матрица (кластер) может выйти из строя по различным причинам:
- некачественные соединения от входа до блока питания или от драйвера до светодиодного модуля, вызывающие короткое замыкание;
- в мощном фонаре нарушается тепловой баланс, люминофор деградирует, соединительные проводки рвутся, кристаллы выгорают;
- в СОД кластере плохо пропаяны контактные площадки, при разрыве контакта одним кристаллом перестает работать вся цепь;
- низкое качество корпуса или отсутствие под матрицей состава, отводящего избыток тепла.
Хуже всего, если соединительный провод не перегорел полностью. LED светильник 50 W начинает моргать, из-за повышенного тока на работающих линейках начинают разрушаться исправные кристаллы. Теоретически так может продолжаться до выхода из строя последней линейки. На практике срабатывает защита от повышенного напряжения.
Некачественные корпусы встречаются в основном в изделиях китайских производителей. На производстве используется сплав алюминия, часть корпуса у радиатора не шлифуется, теплопроводная паста не наносится на всю площадь матрицы. Диодный модуль к корпусу прижимается не плотно, кристаллы выгорают из-за слишком высокой температуры.
Внимание! При покупке китайского LED светильника 50 W перед установкой желательно его разобрать, открутить диодный модуль, удалить пасту, зачистить корпус наждачкой, нанести новый слой пасты и прикрутить модуль на место. Не помешает изучить схему драйвера, чтобы определить, все ли элементы присутствуют.

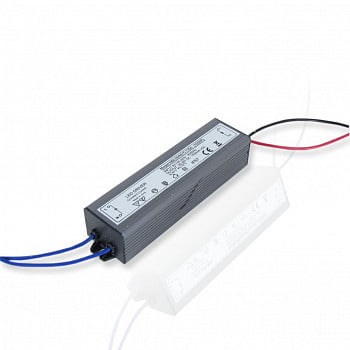

Светодиодные драйверы — блоки питания светодиодов — Блоки питания и светодиодные драйверы — Интернет магазин светодиодных ламп, купить LED лампы, ленты, прожекторы с доставкой по России, купить светодиодные лампы, распродажа светодиодных ламп. Заказать светодиодные лампы в интернет-магазине,C37 LED, джазвей, акция светодиодные лампы, GU10, G45
- предохранителя (на входе);
- LC-фильтра;
- диодного моста;
- электролитического конденсатора;
- ограничивающих ток резисторов;
- стабилитрона;
- трансформатора;
- диода;
- полевого транзистора;
- резисторов в месте соединения с матрицей.
Ремонт светодиодного прожектора на 50 ватт
Перед тем, как снимать LED прожектор 50 W с места установки и разбирать, следует проверить причины неисправности, не связанные с внутренним содержанием:
- установленный режим свечения;
- присоединение выключателя с подсветкой;
- исправность сенсора движения;
- правильность подключения проводов;
- исправность проводки (отсутствие разрывов жилы).
Если LED прожектор 50 W дешевый, производитель мог сэкономить подключением к одной кнопке фотореле несколько функций. Для выяснения режима необходимо несколько раз включить и выключить светильник, чтобы определить, как он работает.
Некорректную работу вызывает так же неверное подключение к осветительному прибору дополнительного оборудования.
Если жила провода разорвана не полностью, лампа потухает, она будет мигает. То же самое происходит и при плохом соединении отрезков проводки или размещении в одной штробе нескольких проводов.
Если при проверке оказалось, что все в порядке, требуется вскрытие корпуса прожектора, чтобы осмотреть печатную плату. Неисправные или исключенные из схемы конденсаторы, транзисторы и резисторы определяются визуально. Полевой транзистор и диоды необходимо прозвонить. Все эти детали легко выпаиваются и припаиваются.
Заменить матрицу СОД или чипы SMD сложнее. Стоимость диодного модуля может составлять половину от цены осветительного прибора, и подобрать его сложно из-за отсутствия маркировки.
Если диоды имеются, задача упрощается. Старый модуль необходимо открутить, убрать с корпуса проводящую тепло пасту, зачистить поверхность и прикрутить новый, не нарушая форму. Используются только те винты, которыми была прикручена старая матрица. Особое внимание следует уделить полярности.
Модуль обязательно меняется при выгорании хотя бы одного кристалла. Если этого не сделать, он выгорит полностью, вероятен выход из строя драйвера.
Чипы SMD выпаять и припаять сложнее. Они очень маленькие, поэтому требуется микропаяльник и большой опыт в выполнении подобных работ.
