Блок питания «драйвер» для светодиодной LED ленты

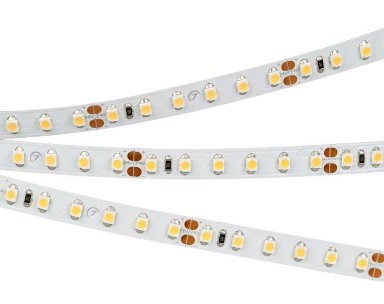

Когда занимаются проектированием LED освещения или декоративной подсветки с помощью светодиодных лент, то рассчитывают мощность блока питания. Расчет производится для того, чтобы все подключенные светодиодные ленты светили с необходимой яркостью, а блок питания для светодиодных лент в процессе работы не перегружался.

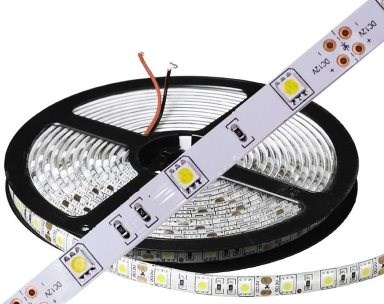

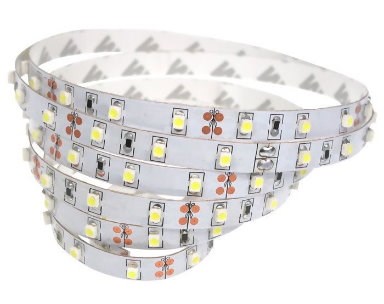

Как же производится расчет мощности блока питания для светодиодных LED лент? Все очень просто, нужно просто знать параметры всех подключаемых к блоку питания светодиодных лент, т.е. нужно рассчитать потребляемую мощность всеми светодиодными лентами.
Возможно, Вам это будет интересно
Ссылка на статью: От чего зависит мощность светодиодной ленты
Получается, что расчетная мощность блока питания для светодиодных лент будет больше реальной потребляемой. Это делается для того, чтобы блок питания не работал не пределах своих возможностей, не перегревался и не вышел из строя.
Светодиодный драйвер для автомобильного светового оборудования
Какой нужен блок для светодиодной ленты?
С главными параметрами блоков питания для светодиодных лент мы уже разобрались выше, это напряжение питания и мощность. Осталось рассмотреть другие особенности и характеристики, которые учитываются при их выборе.
Кроме напряжения и мощности блоки питания для светодиодных лент отличаются еще типом исполнения (корпусом), степенью защиты от внешнего воздействия и функциональностью. Каждый из этих параметров дает некоторые преимущества или ограничения для применения в различных условиях.
Три основных типа исполнения блоков питания для LED лент:
1. В пластиковом корпусе.
2. В металлическом корпусе с перфорацией.
3. Герметичные в алюминиевом корпусе.
Герметичные блоки питания для светодиодных лент в алюминиевом корпусе имеют хорошую защиту от пыли и влаги. Охлаждение их происходит пассивно через корпус, для подключения к сети 220В и к светодиодной ленте имеются выведенные отрезки проводов. Устанавливать их можно как в помещении, так и на улице.
Степень защиты IP светодиодных блоков питания
Разновидности блоков питания для LED лент по функциональности
1. Самые обычные, выполняющие только функцию питания светодиодной ленты.
2. Блоки питания со встроенным диммером для регулировки яркости.
3. Блоки питания для светодиодных лент с пультом дистанционного управления.
4. Самые дорогие комбинированные блоки питания с пультом управления и диммером.
Изготовление драйвера светодиодов на 220В своими руками

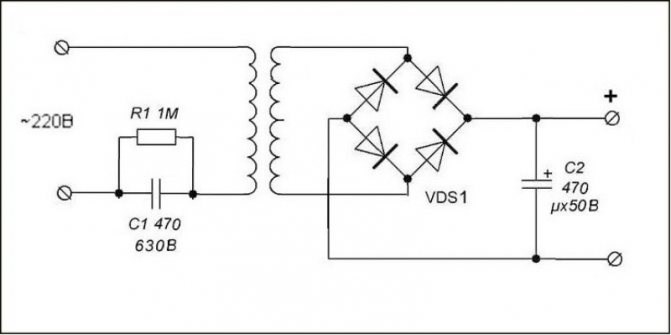

Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.
Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:
Первый каскад – ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).
При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.
Второй каскад – диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.
Третий каскад – сглаживающий стабилизирующий фильтр.
Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.
Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.
В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.
Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.
Блок питания «драйвер» для светодиодной ленты: как выбрать, рассчитать и подключить к LED ленте
- Светодиоды 3,3В 1Вт – 12 шт.;
- керамический конденсатор 0,27мкФ 400-500В – 1 шт.;
- резистор 500кОм — 1Мом 0,5 — 1Вт – 1 ш.т;
- диод на 100В – 4 шт.;
- электролитические конденсаторы на 330мкФ и 100мкФ 16В по 1 шт.;
- стабилизатор напряжения на 12В L7812 или аналогичный – 1шт.
Вариант драйвера без стабилизатора тока
В сети существует огромное количество схем драйверов для светодиодов от сети 220В, которые не имеют стабилизаторов тока.
Проблема любого безтрансформаторного драйвера – пульсация выходного напряжения, следовательно, и яркости светодиодов. Конденсатор, установленный после диодного моста, частично справляется с этой проблемой, но решает её не полностью.
На диодах будет присутствовать пульсация с амплитудой 2-3В. Когда мы устанавливаем в схему стабилизатор на 12В, даже с учётом пульсации амплитуда входящего напряжения будет выше диапазона отсечения.
Поэтому драйвер для диодных ламп, даже собранный своими руками, по уровню пульсации не будет уступать аналогичным узлам дорогих ламп фабричного производства.
Как видите, собрать драйвер своими руками не представляет особой сложности. Изменяя параметры элементов схемы, мы можем в широких пределах варьировать значения выходного сигнала.
sxemy-podnial.net
Предлагаю вашему вниманию схемы драйверов светодиодных светильников, которые мне пришлось недавно ремонтировать. Начну с простой (фото 1, справа) и схема на рисунке 1.
Светодиодные светильники. Фото 1.
В другом вагончике, было два светильника с внешними размерами 595х595 мм.. И они тоже «горели». В этих светильниках ячейки состояли из четырёх светодиодов в параллели и было таких 28 ячеек. Так как и там была подобная схема (поднять не удалось), то просто выпаял по одному резистору.
В итоге, можно сделать вывод, что ремонт можно выполнять, по подобной методике, то есть уменьшать ток через светодиоды, так как лучше, пусть светят темнее, чем совсем погаснут. Хотя конечно, правильнее поменять все светодиоды на 2835SMDLED, но это при их наличии.
Читайте также: Действительно ли светодиодные лампы так экономны? Плюсы, минусы и альтернатива LED-освещению
Схема второго драйвера, изображённого на рисунке 2, я «поднял» со светильника, который нашёл в металлоломе, с механическими поломками корпуса. На рисунке 3 схема четырёх плат светодиодов по 9 Вт каждая. Хотел снять светодиоды для запчастей. И даже, не сразу заметил невзрачную коробочку с драйвером. Схема оказалась почти «монстром».
И ещё. Совсем не понятно, как в подобных светильниках организован отвод тепла от светодиодов. Ведь они запаиваются на платки из фольгированного стеклотекстолита, шириной в 5 мм. и толщиной примерно в 1 мм.? Думаю, что почти ни как. Всё ширпотреб.
ДРАЙВЕР ДЛЯ СВЕТОДИОДОВ
- Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
- Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
- Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.
