Принцип действия светодиодных ламп
Светодиодная лампочка представляет собой полупроводниковый элемент, содержащий в своём составе несколько слоёв, ответственных за преобразование текущего через них тока в видимый свет.
Важно! При изменении состава этого слоя в нём генерируется излучение определенного цвета (красного, зелёного, жёлтого или синего).
Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение.
Драйвер для светодиодного светильника: назначение, виды, принцип работы и изготовление
- Обнаруженные ранее неисправные (несветящиеся) диоды после дополнительной проверки нужно будет заменить. Для оценки их исправности следует воспользоваться измерительным прибором (мультиметром), включённым в режим «Прозвонка»;
Типы светодиодов
За счёт различных подходов к сборке полупроводниковых чипов удалось создать следующие разновидности светодиодных излучателей:
- DIP – светодиодные лампы, изготавливаемые на основе кристалла с размещённой сверху линзой и двумя подводящими проводниками. Этот вариант наиболее распространён на практике и используется для организации подсветки в различных световых устройствах;
- Так называемая «Пиранья», частично напоминающая предыдущую конструкцию, но имеющая четыре вывода. Увеличение числа контактов повышает её надёжность и способствует улучшению отвода тепла (смотрите рисунок ниже);
Дополнительная информация. Такие светодиоды по большей части применяются в автомобилестроении.
- SMD-светодиодные излучатели могут размещаться на плоских поверхностях, за счет чего удается уменьшить габариты светильника, а также улучшить теплоотводящие свойства. Они выпускаются в самых различных исполнениях и применяются в современных источниках светового излучения;
- Изделия, изготавливаемые по СОВ технологиям, согласно которым чип впаивается непосредственно в плату. За счет такого устройства полупроводниковый лед переход надёжно защищается от окисления и перегрева. Одновременно с этим существенно повышается интенсивность диодного свечения.
Обратите внимание! Особенность перечисленных выше исполнений состоит в том, что в случае перегорания светодиода его придётся менять полностью, поскольку отремонтировать эти изделия путём замены отдельного чипа невозможно.
Ещё один недостаток таких светодиодов – их маленький размер, что вынуждает собирать их в группы по несколько штук. Кроме того, встроенный в них кристалл постепенно стареет, вследствие чего яркость лед излучателя со временем снижается. Далее будет рассмотрено устройство светодиодной лампы на 220в.

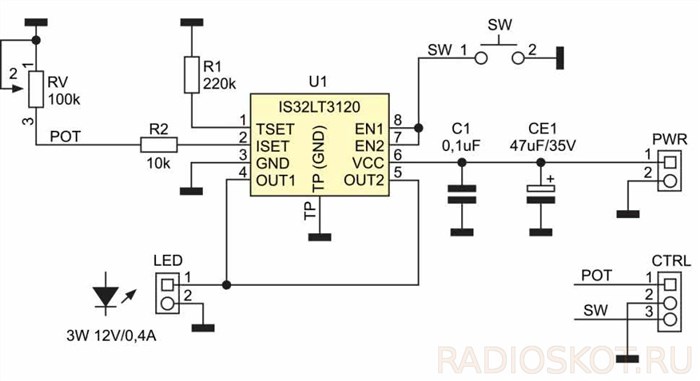

Принципиальная схема драйвера на IS32LT3120
В модели источники тока OUT1 и OUT2 подключены параллельно. Потенциометр RV регулирует яркость светодиода, изменяя выходной ток. Ток определяет номинал резистора, подключенного к выводу ISET, который определяется по формуле I = 2000 / (RV + R1) и должен находиться в диапазоне 10 . 100 кОм.
Кнопка SW используется для включения или выключения светодиода, входы, активирующие каналы EN1 и EN2, соединены вместе для одновременного управления обоими источниками тока. Встроенный фильтр исключает влияние возможного дребезга. Резистор R1 определяет время включения и затемнения светодиода, это время вычисляется по формуле t = R1 х 2,5 мкС, в диапазоне 100 . 600 кОм.
Питание через разъем PWR, светодиод подключается к разъему LED. Разъем CTRL позволяет подключить внешний переключатель и потенциометр, в этом случае не устанавливаем их на плату.
Схема смонтирована на небольшой двусторонней печатной плате. Сборка не требует описания, нужно только правильно припаять U1.
Первый запуск должен производиться с питанием схемы от лабораторного БП с ограничением тока. После подключения светодиода проверьте работу кнопки и значение тока светодиода при изменении RV. Подержав некоторое время дрйвер включенным и убедившись в нормальной работе (с допустимыми тепловыми режимами) — установите модуль по назначению.
Форум по обсуждению материала LED ДРАЙВЕР С ПЛАВНОЙ РЕГУЛИРОВКОЙ
Переделываем игрушку обычный трактор в радиоуправляемый — фотографии процесса и получившийся результат.
Микрофоны MEMS — новое качество в записи звука. Подробное описание технологии.
Обзор китайского устройства для электролиза воды — фото, видео, описание работы.
Выходное напряжение рассчитывается исходя из схемы подключения к питанию и числа светодиодов. Значение тока оказывает воздействие на мощность и уровень свечения. Выходного тока драйвера для led-диодов должно быть достаточно для постоянного и яркого свечения.
Схемы светодиодных ламп на 220 вольт: советы по ремонту
Простой драйвер светодиода от сети 220В
Впрочем, есть и менее правильные, но, в целом, рабочие варианты. Один из них – собрать стабилизатор тока для светодиода из обычной энергосберегающей лампы.
Прежде чем начнем, помните: все, что вы делаете, вы делаете на свой страх и риск! Мы не даем никакой гарантии, что получившийся прибор заработает у вас правильно. И не несем никакой ответственности за возможный ущерб или повреждения, которые, теоретически, могут случиться, если что-то пойдет не так, как задумано.
Предстоит работать с опасным для жизни напряжением в 220В и, скорее всего, без точной технической документации на конкретную переделываемую лампу. Если вы не знаете правил предосторожностей при работе с высоким напряжением, не сильно уверенно держите в руках паяльник, то лучше откажитесь от этой затеи – в конце концов, готовый драйвер от сети 220В стоит не так уж дорого.
Запыленная и пожелтевшая лампа Maxus 26W верой и правдой отслужила несколько лет и была заменена, поскольку светить стала чуть ли не вдвое тусклее, чем нужно.
Видим балласт, от которого два провода уходят к цоколю и четыре к стеклянным колбам. Откусываем их все и извлекаем электронную часть. Только внимательно – один из цокольных проводов к плате может идти через висящий резистор. Он тоже нужен, откусывайте за ним.
Извлеченный балласт люминесцентной лампы — до переделки
Теперь от разрушения ламп переключимся к изучению их принципиальных схем. Импульсный преобразователь (электронный балласт) компактных люминесцентных ламп может различаться деталями для конкретных ламп, но принципиально его схема выглядит так:
Принципиальная схема балласта компактной люминесцентной лампы
Желтым цветом выделено то, что может значительно отличаться от лампы к лампе в зависимости от производителя и ее мощности. В любом случае, оставляем эту часть безо всяких изменений. То, что отмечено синим, останется бесхозным после удаления ламп (стеклянных колб) и может быть безболезненно удалено с платы, дабы не мешало.
Импульсный преобразователь после удаления «лишних» деталей
После удаления «синей» части схемы, останется два проводника, повисших в воздухе. Их нужно соединить друг с другом – закоротить. Найдем что с чем соединять на конкретной плате.
Обратная сторона платы импульсного преобразователя
Как видно, нужно закоротить выход дросселя (он же вход в колбы) с выходом из колб по кратчайшему пути. Электроника вашей лампы, скорее всего, внешне будет отличаться от того, что вы видите на картинке. Важно понять сам принцип.
