Что такое драйвер для led-светильников, как подобрать и проверить это устройство?
Светодиоды экономичны и долговечны. Но люстра или фонарь часто перестают гореть, хотя все элементы целы. Чтобы восстановить работоспособность различных устройств, необходим ремонт драйвера светодиодного светильника. В большинстве случаев он и является основной причиной неисправности.
Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).
Самый простой драйвер для светодиодной лампы 220 В часто выполняют на обычных элементах (диодах, резисторах и т. д.). В этой схеме один или несколько светодиодов сразу выходят из строя при пробое конденсатора или одного из диодов моста. Поэтому сначала проверяют эти радиодетали.
Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

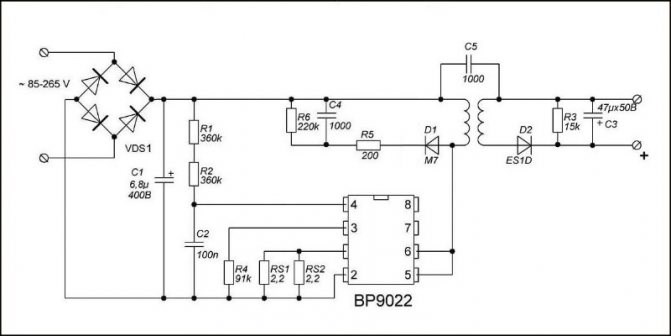

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.
- Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
- Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
- Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.
Замена электролитических конденсаторов в драйвере для светодиодных светильников.
Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.
- только LED приборы без дополнительных деталей;
- изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.

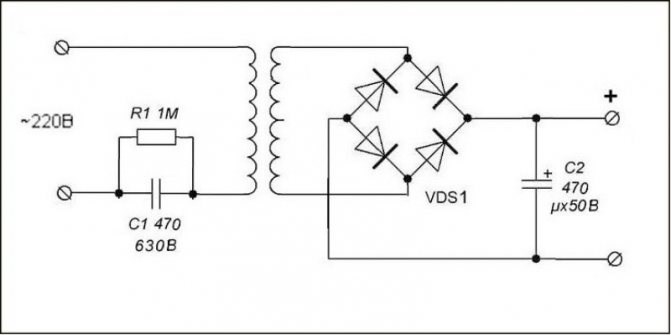

В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.
При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.
Ремонт драйвер для светодиодного светильника 36 ватт
LED driver ремонт: конструкция светодиодных источников освещения
Ремонт драйверов светодиодов: как выглядит процедура?
В первую очередь, следует проверить конденсаторы. Об их неисправности указывает мигание ламп или полное затухание. Самое слабое место схемы – ограничитель сопротивления, у которых уничтожается графитовый слой.
Отдельного внимания заслуживают драйверы с резисторным делителем. У таких механизмов сначала нужно проверить номинал сопротивления. Также может оборваться провод в рампе или поломаться диодный мост.
Если говорить про ремонт LED драйвера импульсного типа, то он выглядит сложнее. Если из строя вышел один светодиод, его можно закоротить. Но это не всегда поможет, поскольку в наших электросетях скачки напряжения не редкость. Надежность просто уменьшится, и ее уже может не хватить.
Ремонт драйвера светодиодного светильника – это трудоемкий процесс, который требует специальной подготовки и наличия инструментов. С подобной задачей справятся только опытные и квалифицированные электрики. В штате работают именно такие специалисты, которым по силам выполнить ремонт драйверов LED светильников любого типа и сложности.

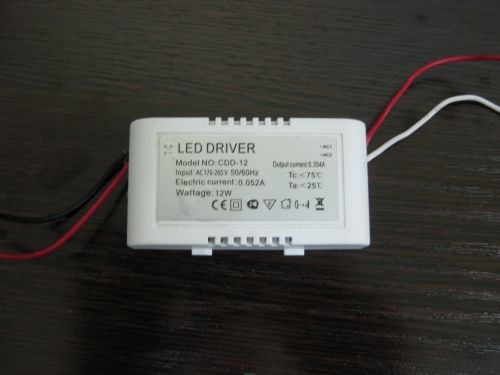

Блоки питания, драйверы для светодиодных светильников
Второй вариант схемы
Чтобы ускорить этот процесс, юзаются специальные драйверы затвора. Например, IR4428 (IR4426, IR4427). Такой драйвер может выдать импульс в несколько ампер, который быстро перезарядит затвор. А ещё у драйвера есть триггер Шмитта на входе, так что кривая форма входного сигнала ему не страшна.
От «логических» мосфитиков я решил отказаться. В конце концов, был выбран дубовый IRF3205.
Входные и выходные конденсаторы зашунтированы мелкой керамикой, для фильтрации мощных импульсных токов.
Новая схемка заработала куда лучше. Выходная мощность 60 Вт, схемка чуть греется (без радиатора). КПД чуть меньше 90%. Поставил на транзистор и диод небольшой радиатор и подцепил вторую лампочку. Выходная мощность 120 Вт, схемка греется, но опасений за её жизнь не возникает)
Драйвер светодиодов в Украине. Цены на драйвер светодиодов на
Испытания

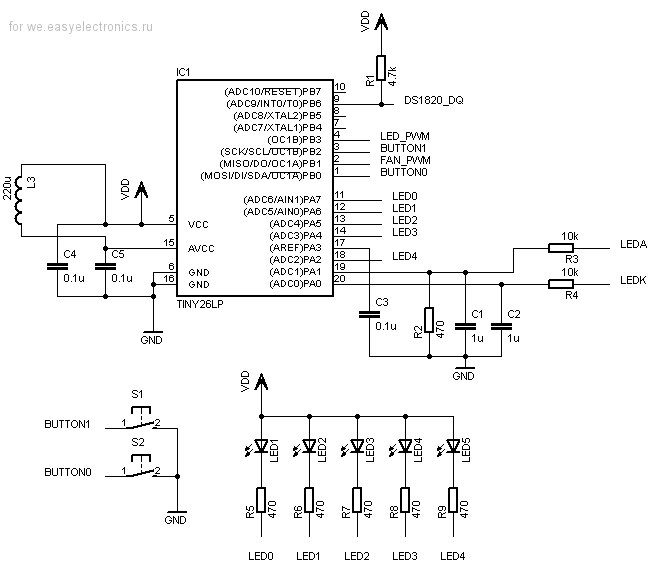

Прошивка считывает рабочие ток и напряжение светодиодика и компенсирует разницу между текущим и заданным значением, изменяя заполнение ШИМа.
Требуемая мощность выбирается кнопочками и отображается светодиодной линейкой. DS1820 прицеплен к радиатору светодиодика. При нажатии двух кнопочек сразу, на светодиодной линейке отображается температура.
При превышении рабочего напряжения, тока или температуры, девайс уходит в защиту.
Второй канал ШИМа заюзан для регулировки оборотов вентилятора, обдувающего радиатор светодиодика. Вентилятор подключен к такому простенькому драйверу.
Кнопочками задаётся мощность — 3.2, 6.4, 12.8, 25.6, 51.2 или 102.4 Вт.
Сам светодиодик приделан к какому-то радиатору, купленному в ДНСе рублей за 50.
3.2 Вт. Полумрак. Мона юзать как фоновую подсветку при работе за компом.
12.8 Вт. Аналог моей предыдущей лампочки. Вполне мона работать.
51.2 Вт. Уже посветлее. Можно возиться с SMD мелочёвкой и не обязательно придвигать лампочку близко к себе. Удобно)
102.4 Вт. Визуально не очень сильно отличается от 51.2 Вт. Но самому девайсу явно приходится куда туже) Светодиодик пышет жаром, подводящие провода сильно греются. Руку под светодиодиком нельзя держать дольше нескольких секунд. В нескольких сантиметрах перед светодиодиком плавится целофановый пакетик.
upd: Выяснилось, что разнести контроллер и силовую часть на разные платки — далеко не лушчая идея. Лучше всё сделать на одной платке, и силовые линии сделать потолще.
