Принцип работы люминесцентной лампы: схемы подключения и их особенности
Прототип современных люминесцентных светильников был продемонстрирован публике в далеком 1938 году. Это произошло в Нью-Йорке, на Всемирной выставке, а разработчиком новшества выступила компания General Electric.
С тех пор трубчатые ЛДС превратились во второй по распространенности источник света. Конкуренция с более прогрессивной световой техникой не повлияла на их популярность, стоит только вспомнить, какое освещение используется в офисах и больницах, в общественных, промышленных и торговых помещениях.
Статистика утверждает, что ежегодное производство газоразрядных светильников превышает миллиард штук, а, например, в Японии их используется больше, чем всех остальных световых приборов, вместе взятых. Устройство люминесцентной лампы следует следующему принципу:

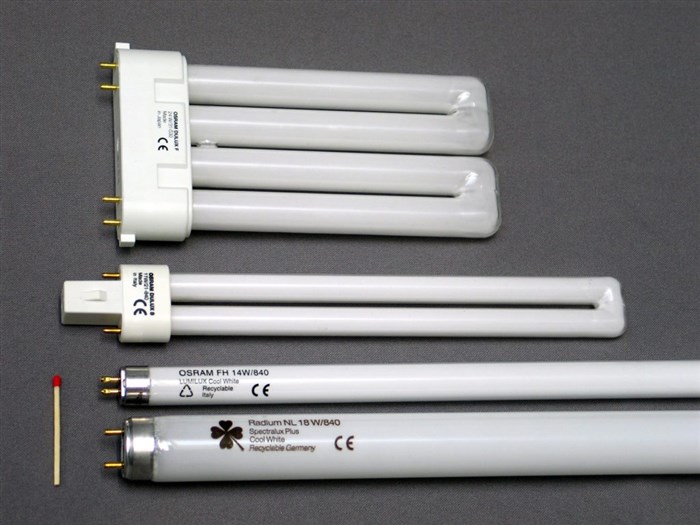

- Конструктивно прибор представляет собой герметичную стеклянную колбу. Чаще всего это продолговатый цилиндр, прямой или изогнутый в виде кольца или другой фигуры. Наружный диаметр трубки составляет 12, 16, 26 или 38 мм.
- В процессе производства из колбы откачивают воздух, и заполняют пространство инертным газом и парами ртути. Внутреннюю поверхность стекла покрывают люминофором: веществом, способным преобразовывать поглощенную энергию в свет.
- В торцевые концы колбы впаивают электроды, изготовленные из вольфрамовой проволоки. С наружной стороны к электродам (они являются анодом и катодом) припаяны штырьки, на которые подается напряжение.
Дроссель что это такое, принцип работы. Применение в электрике, разновидность
- Устройство по мощности должно соответствовать лампе, то есть для ЛДС на 40 Вт приобретают такой же электромагнитный балласт.
- Некоторые разновидности дросселя можно использовать по-разному, например, для одной лампы на 36 Вт, или для двух ламп по 18 Вт. Такая возможность указывается в маркировке, расположенной на корпусе устройства.
Принцип работы простой схемы с ЛДС
Понять, как работает люминесцентная лампа, можно, если рассмотреть простейшую схему ее подключения. Кроме самого устройства в схеме присутствуют еще три элемента: стартер, дроссель (пускорегулирующий аппарат) и емкость (пленочный конденсатор).
Чтобы пробить газовый промежуток в колбе, нужен стартовый высоковольтный разряд. Но спиральки внутри колбы не рассчитаны на прямое напряжение 220 В, и перегорят, если его подать. Поэтому на практике реализуется двухступенчатая (в логике работы) схема, состоящая из следующих элементов:
- Стартер работает на старте: он создает начальный импульс для дросселя, запускает лампу, а потом находится в неактивном состоянии; продолжает функционировать только лампа, дроссель и фильтрующая емкость.
- В результате электрического разряда в парах ртути образуется УФ-излучение. Оно попадает на люминофор, меняет спектр излучения и превращается в видимый свет.
- Когда на цепь подается сетевое напряжение (220 В), на входе его встречает конденсатор.
Дело в том, что дроссель при работе отдает в сеть электроэнергию, сдвинутую по фазе, которая отрицательно влияет на саму сеть (нагружает ее и создает помехи). Для этого в схему вводится конденсатор небольшой емкости, который компенсирует реактивную мощность, генерируемую дросселем, и сглаживает эти помехи.
Другими словами, для устойчивой работы люминесцентного источника схема должна обеспечить два условия: создать начальный пробивной импульс в колбе (запустить ее), а затем стабилизировать ток через колбу, чтобы тлеющий разряд не стал дуговым.
Подключение люминесцентной лампы с дросселем становится возможным в результате следующих процессов в цепи:
- Сетевое напряжение через внутреннюю спиральку колбы идет на стартер. Он в начальный момент не проводит ток (находится в разомкнутом состоянии).
- Затем на стартере образуется разность потенциалов (электрическая напряженность). Разомкнутые контакты внутри стартера начинают нагреваться и прерывисто контактировать друг с другом.
- Создается эффект, как будто установлен переключатель, который производит короткие импульсы, замыкающие цепь. На концах дросселя в таком прерывистом режиме (когда ток подается с перерывами) образуются всплески напряжения, по своей амплитуде превышающие сетевое напряжение.
- В момент разрыва стартера импульс высокого напряжения от дросселя идет не на стартер (там уже нет контакта), а попадает в лампу. Энергии импульса хватает, чтобы пробить газовый промежуток. При пробое напряжение резко уменьшается, а увеличивается ток, и лампа начинает светить.
- Выполнив первую задачу (обеспечив импульс высокого напряжения), дроссель начинает выполнять вторую. Когда лампа уже пробилась, ток начинает течь через колбу, минуя стартер.
- Лампе для работы нужно напряжение меньше, чем 220 в сети, и излишек оседает на дросселе. Он, как реактивный компонент схемы, переводит этот излишек не в тепло, а в электромагнитное поле, которое, по принципу трансформатора, создает электромагнитное сопротивление, и тем самым ограничивает силу тока в цепи.
Область применения

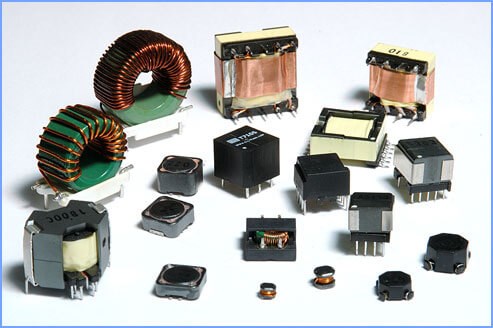

Дроссель предназначен для того, чтобы сделать нашу жизнь светлее. Конкретно в люминесцентных лампах он ограничивает ток через колбу, до нужной величины, избегая его чрезмерное увеличение через лампу.
Люминесцентный светильник в основном состоит из дросселя, стартера, люминесцентной лампы. В двух словах описание работы люминесцентного светильника происходит так:

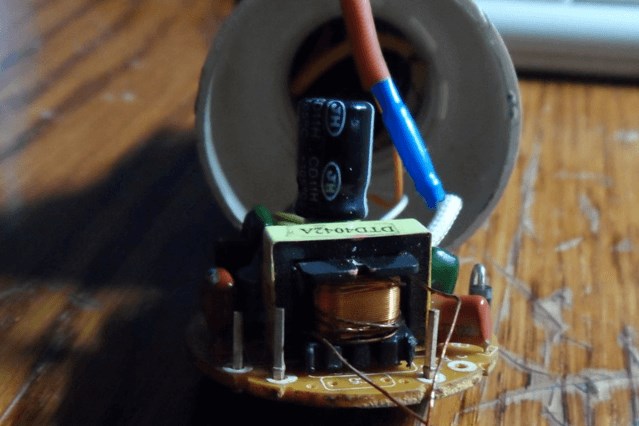

В электронных схемах современных экономических люминесцентных ламп тоже есть рассматриваемый в статье элемент, но из-за более высоких частот он имеет миниатюрные размеры. А принцип работы и назначение остались те же.
Также дроссель обязательный элемент в схемах ламп ДРЛ, натриевых ламп ДНАТ, металлогалогеновых лампочек CDM.
В импульсных блоках питания в схемах преобразователях назначение дросселя — блокировать резкие всплески от трансформатора, пропуская сглаженное напряжение. Грубо говоря в этом случае он играет роль фильтра.
В электрических сетях они также устанавливаются, но называются реакторами. Назначение дугогасительного реактора — предотвращать появление самостоятельной дуги во время однофазного короткого замыкания на землю, также как и прочих реакторов, которые так или иначе регулируют или же ограничивают величину тока через них, специально или в случае нештатной ситуации.
С помощью дросселя можно улучшить дешевый или самодельный сварочный аппарат, установив его во вторичную цепь. Сварочный трансформатор собранный с дросселем будет варить не хуже фирменных аппаратов, дуга станет ровной и не будет рваться, шов будет равномерно залит.
Поджог дуги станет происходить намного легче и просадка сетевого напряжения будет меньше влиять на появление и горение дуги. Даже неспециалист сможет быстро достичь хороших результатов в сварке, делая всевозможные поделки у себя дома.
Вот мы и рассмотрели устройство дросселя, принцип работы и назначение. Надеемся, что теперь вы полностью разобрались, для чего нужен данный элемент схемы!
