СХЕМЫ МУЛЬТИМЕТРОВ
На данный момент выпускается три основные модели цифровых мультиметров, это dt830, dt838, dt9208 и m932. Первой на наших рынках появилась модель dt830.
Постоянное напряжение:
Предел: 200мВ, разрешение: 100мкВ, погрешность: ±0,25%±2
Предел: 2В, разрешение: 1мВ, погрешность: ±0,5%±2
Предел: 20В, разрешение: 10мВ, погрешность: ±0,5%±2
Предел: 200В, разрешение: 100мВ, погрешность: ±0,5%±2
Предел: 1000В/600В, разрешение: 1В, погрешность: ±0,5%±2
Переменное напряжение:
Предел: 200В, разрешение: 100мВ, погрешность: ±1,2%±10
Предел: 750В/600В, разрешение: 1В, погрешность: ±1,2%±10
Частотный диапазон от 45Гц до 450Гц.
Постоянный ток:
Предел: 200мкА, разрешение: 100нА, погрешность: ±1,0%±2
Предел: 2000мкА, разрешение: 1мкА, погрешность: ±1,0%±2
Предел: 20мА, разрешение: 10мкА, погрешность: ±1,0%±2
Предел: 200мА, разрешение: 100мкА, погрешность: ±1,2%±2
Предел: 10А, разрешение: 10мА, погрешность: ±2,0%±2
Сопротивление:
Предел: 200Ом, разрешение: 0,1Ом, погрешность: ±0,8%±2
Предел: 2кОм, разрешение: 1Ом, погрешность: ±0,8%±2
Предел: 20кОм, разрешение: 10Ом, погрешность: ±0,8%±2
Предел: 200кОм, разрешение: 100Ом, погрешность: ±0,8%±2
Предел: 2000кОм, разрешение: 1кОм, погрешность: ±1,0%±2
Напряжение выхода на диапазонах: 2,8В
Тест транзистора hFE:
I, пост.: 10мкА, Uк-э: 2,8В±0,4В, диапазон измерения hFE: 0-1000
Полярность: автоматическая, Индикация перегрузки: «1» или «-1» на дисплее, Скорость измерений: 3 изм. в секунду, Питание: 9В. Цена – около 3уе.
Более совершенной и многофункциональной моделью цифрового мультиметра, стала dt838. Наряду с обычными возможностями, здесь добавили в строенный генератор синусоидального сигнала 1 кГц .
Внутренняя и внешняя начинка практически идентична модели dt830. Аналогичной особенностью является и невысокая надёжность подвижных контактов.
На настоящее время одной из самых продвинутых моделей является цифровой мультиметр m932 . Особенности: автоматический выбор диапазонов и бесконтактный поиск статического электричества.
О полезной доработке цифровых тестеров можно прочитать здесь . А документацию на несколько десятков других моделей ищите в разделе схем.

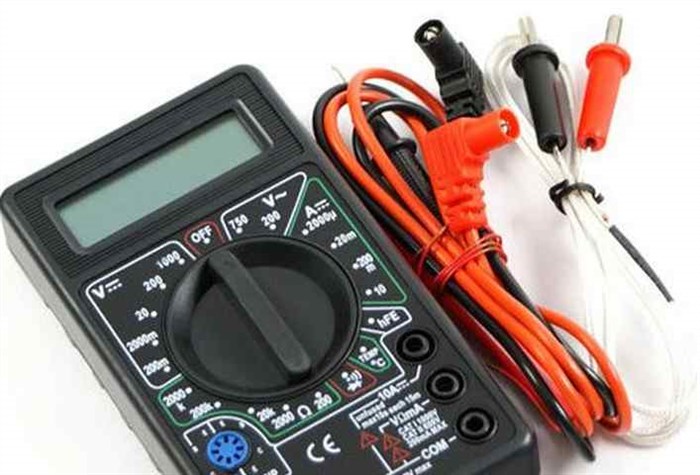

Как пользоваться мультиметром DT 838 (Digital multimeter)
Основные операции с мультиметром
Замер напряжения

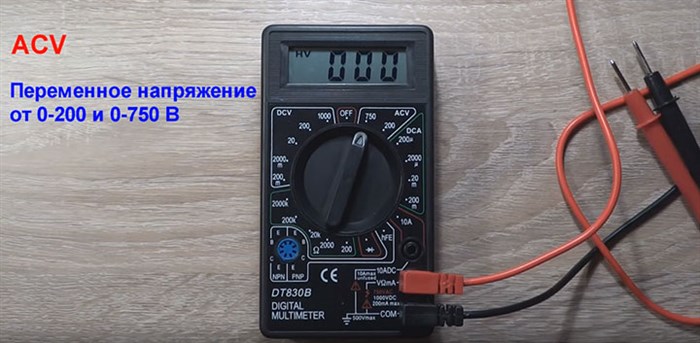

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.
Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.
При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.
И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.
ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!
Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.
Замер тока
Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.
Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.
Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).
Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.
Обзор мультиметра DT 838 — Diodnik
- OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
- ACV — измерение переменного U
- DCV — измерение постоянного U
- DCA — измерение постоянного тока
- Ω — замер сопротивления
- hFE — замер характеристик транзисторов
- значок диода — прозвонка или проверка диодов
Как измерить сопротивление мультиметром
Для того чтобы измерить сопротивление мультиметром DT 838, потребуется красный щуп установить в гнездо «V, W», а черный щуп оставить без изменений, в гнезде «СОМ». Затем следует перевести переключатель на требуемый диапазон и подключить щупы к измеряемому сопротивлению.
При этом если на экране мультиметра отобразится цифра один, то это значит что величина сопротивления намного выше выбранного диапазона, и следует перевести переключатель на больший предел. Важно, если измеряется сопротивление на схеме убедиться в том, что все конденсаторы разряжены.
Кроме напряжения в сети и сопротивления, мультиметром можно прозвонить кабель. Для этого на приборе есть внизу специальное положение с обозначением акустической волны. Переведя регулятор мультиметра в данное положение, и замкнув концы щупов между собой, можно услышать непрерывный звуковой сигнал подаваемый мультиметром.
Чтобы осуществить измерение температуры мультиметром DT 838, следует перевести переключатель прибора в режим TEMP, после чего подсоединить к нему специальный провод термопару. Кроме этого, мультиметр способен определить внутреннюю температуру, для этого следует отсоединить вилку термопары и обратить внимание на показания дисплея.
Калибровка мультиметра dt 838 — Строй Обзор

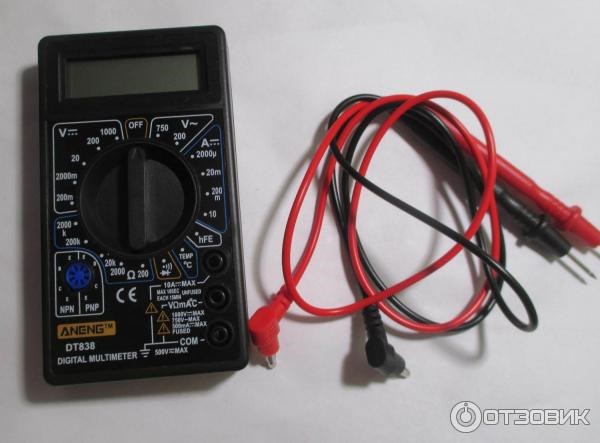

Отзыв: Цифровой мультиметр Aneng DT838 — Стандартный недорогой прибор.
В отличие от многих китайских цифровых мультиметров модели DT838, данный экземпляр также специально подбирался по наличию на нём торговой марки. Что является какой-никакой, но гарантией качества. Бренд этот носит название «Aneng», и изображён на панели прибора:
Прибор пришёл по почте в конверте, а внутри конверта он дополнительно был обёрнут в толстый полиэтилен. В комплекте, кроме самого запаянного в заводской пластик прибора, также были термопара и англоязычная инструкция по эксплуатации:
Питается прибор от 9-вольтовой батарейки 6F22 типа «крона». В комплекте такая батарейка не идёт. Для её установки придётся открутить два маленьких винта, и снять заднюю стенку прибора:
К сожалению, в данном приборе, как и во многих недорогих современных китайских цифровых мультиметрах, нет дополнительного защитного плавкого предохранителя.
Также при установке батарейки 6F22 обнаружилось, что её клеммная колодка упирается в металлическое ребро пластинки одного из контактов прибора:
Вроде-бы ничего страшного, но теоретически возможен разрыв оболочки колодки из кожзаменителя, и короткое замыкание одной из клемм батарейки на «-» контакт клеммной колодки для подключения щупов. Поэтому пришлось вырезать из плотного картона дополнительную изолирующую прокладку, и подложить её в потенциально проблемное место:

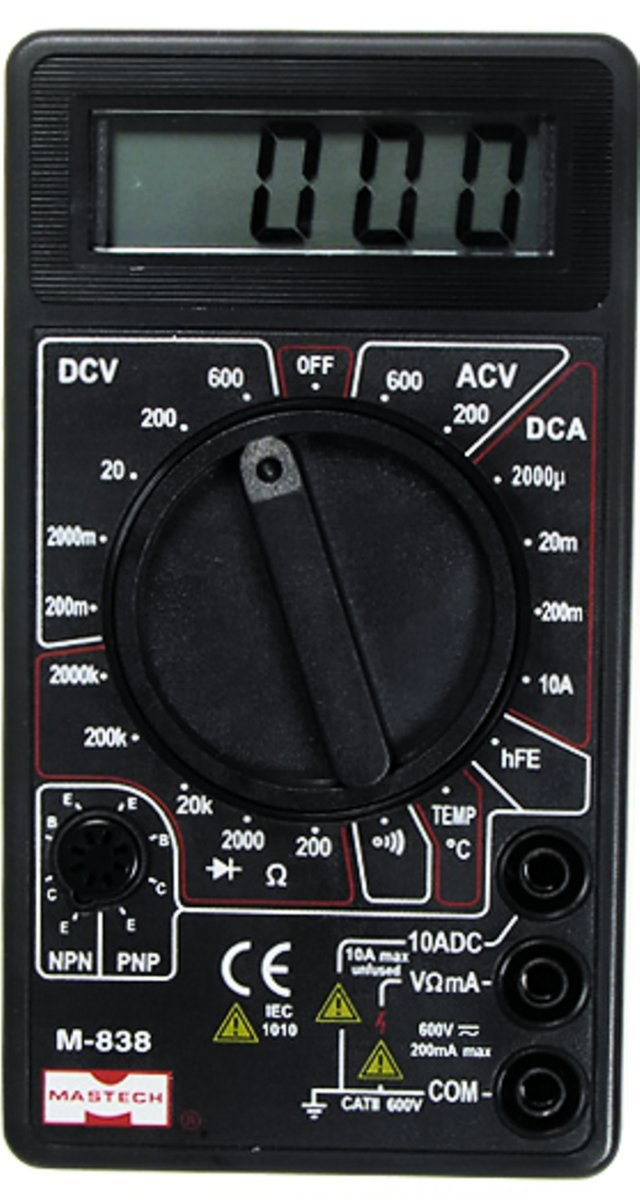

Для сравнения взглянем на печатную плату цифрового мультиметра Mastech M-838, который имеет аналогичные мультиметру Aneng DT838 функции:
Как видим, в более брендированном мультиметре Mastech M-838 рядом с батарейкой имеется плавкий предохранитель. Также обращает на себя внимание крупный зуммер в круглом пластмассовом корпусе.
В мультиметре Aneng DT838 зуммер намного меньше, и расположился сбоку. На нижней фотографии зуммер хорошо видно справа, он подключен к печатной плате чёрным и красным проводами:
