Основным законом, при помощи которого можно изучать и рассчитывать электрические цепи, является закон Ома, устанавливающий соотношение между током, напряжением и сопротивлением.
Сила тока прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению проводника
Если увеличить в несколько раз напряжение, действующее в электрической цепи, то ток в этой цепи увеличится во столько же раз. А если увеличить в несколько раз сопротивление цепи, то ток во столько же раз уменьшится. Подобно этому водяной поток в трубе тем больше, чем сильнее давление и чем меньше сопротивление, которое оказывает труба движению воды.
При этом на каждом из участков такой цепи работа электростатических сил переходит в тепловую, механическую или энергию химических связей. Так как работа электростатических сил, перемещающих заряд по замкнутой траектории, всегда равна нулю, то только силы электростатического поля не могут обеспечить постоянное движение зарядов по замкнутой траектории.
Сторонние силами называют силы неэлектростатического происхождения, действующих на заряды со стороны источника тока.
Природа сторонних сил может быть различной (кроме неподвижных зарядов):
1) химические реакции – в гальванических элементах (батарейках), аккумуляторах (сторонние силы возникают в результате химических реакций между электродами и жидким электролитом),
2) электромагнитной – в генераторах. При этом генераторы могут использовать
а) механическую энергию – ГЭС, б) ядерную – АЭС, в) тепловую – ТЭС, г) приливов и отливов – ПЭС, д) ветровую – ВЭС и т.д. (силы, действующие на свободные заряды, перемещающиеся в магнитном поле).
3) использование фотоэффекта – фото-ЭДС в калькуляторах и солнечных батареях
(в фотоэлементах сторонние силы возникают при действии света на электроны атомов, входящих в состав некоторых веществ),
4) пьезоэффект – пьезо-ЭДС, например, в пьезозажигалках,
5) контактная разность потенциалов – термо-ЭДС в термопарах и т.д.
Например, в цепи на рис. 2 , свободные заряды, перемещаются от тела А к телу Б под действием электростатических сил, а сторонние силы источника питания заставляют их возвращаться обратно – от Б к А .
Как и разность потенциалов, ЭДС в СИ измеряют в вольтах.
Сопротивление источника тока или внутреннее сопротивление тоже является его важной характеристикой. Внутренним сопротивлением гальванического элемента, например, является сопротивление электродов и электролита, находящегося между ними. Внешним участком замкнутой цепи называют её участок, подсоединённый снаружи к источнику тока (см. рис. 2).
Последовательное и параллельное соединения проводников – FIZI4KA
Маленький ликбез любителям пересветки, часть 2
И снова всем привет!
Как и обещал, в этот раз я в двух словах расскажу о правилах включения светодиодов в электрическую цепь, о расчете режима работы светодиодов, выборе токоограничительных резисторов для них, а также о расшифровке цветового кода выводных резисторов.
О питании светодиодов в интернете информации масса, но, к сожалению, многие авторы собственных конструкций часто допускают ошибки, главная из которых допускается при включении в общую цепь нескольких светодиодов одновременно. Для начала разберем включение одного светодиода для работы от напряжения 12В, но перед этим определимся в терминологии.
Как я успел заметить, народ часто путает последовательное и параллельное соединение каких-либо элементов электрической цепи. Рассмотрим, ху из ху.

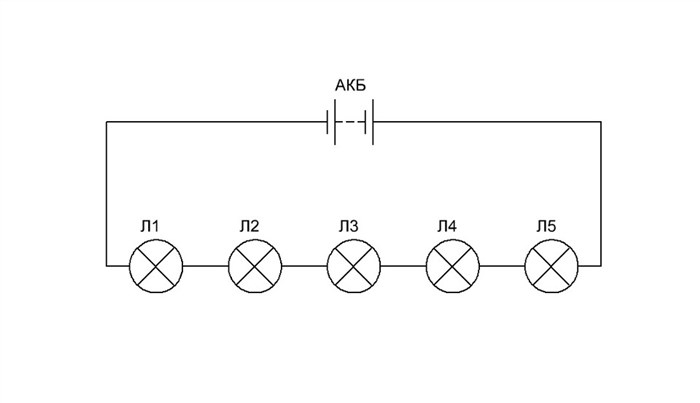

Последовательно — это цепочкой, друг за другом, когда один вывод предыдущей детали соединен только с одним выводом следующей. Наглядный пример — хоровод:)

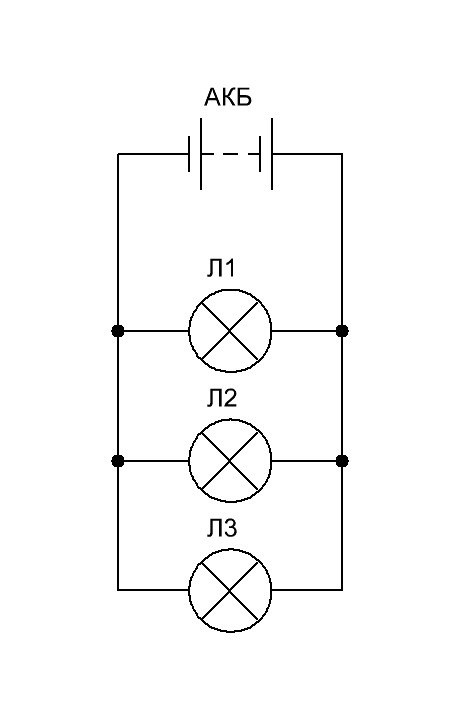

2. Параллельное соединение — все элементы цепи соединены так, что из двух выводов одни соединяются в один проводник, другие в другой. Наглядный пример — девушка и молодой человек держат друг друга за руки, стоя лицом к лицу:))) Ну, или дети, играющие в «паровозик».
Главные особенности:
— лампочки могут быть разной мощности, на разные токи, но на одинаковое напряжение, равное (в идеале) или примерно равное (на практике) напряжению батареи;
— на любом элементе будет одно и то же напряжение;
— ток, потребляемый от батареи равен сумме токов всех лампочек;
— при перегорании любой лампочки остальные продолжат гореть.
Есть еще и третий вариант соединения — соединение смешанное, когда несколько последовательных цепей соединены параллельно и наоборот.
Рисунок 3 — смешанное соединение: слева три последовательные цепи соединены параллельно, справа — наоборот
В таком соединении каждый тип цепи имеет те же главные особенности, что и по отдельности. Кстати, если присмотреться, то цепь, показанная на рисунке 1, тоже является примером смешанного соединения: последовательная цепь лампочек подключена параллельно батарее:)))
Для того, чтобы уменьшить, ограничить ток в цепи светодиода, нам нужно увеличить сопротивление этой цепи. Вспоминаем закон господина Ома:
Чтобы увеличить сопротивление цепи светодиода, последовательно с ним включается токоограничивающий резистор:
Для определения его номинала узнаем, сколько вольт должно упасть на резисторе. Вспоминаем правило последовательной цепи: сумма напряжений на всех элементах равна напряжению питания. Питание у нас 14,4В. Номинальное напряжение на светодиоде — 3,3В.
Маленький ликбез любителям пересветки, часть 2 — DRIVE2
Последовательное соединение источников
Это всем известная батарея из элементов, «банок». Последовательно — это значит, плюс первого вывести наружу — будет плюсовая клемма всей батареи, а минус соединяется с плюсом второго. Минус второго — с плюсом третьего. И так далее до последнего. Минус предпоследнего присоединен к его плюсу, а его минус выводится наружу — вторая клемма батареи.
При последовательном соединении аккумуляторов складывается напряжение всех банок, и на выходе — клеммах плюс и минус батареи — получится сумма напряжений.
Например, аккумулятор автомобильный, имея в каждой заряженной банке примерно 2,14 вольта, дает в сумме из шести банок 12,84 вольт. 12 таких банок (аккумулятор для дизелей) дадут 24 вольта.
А емкость такого соединения остается равной емкости одной банки. Ввиду того, что напряжение на выходе выше, номинальная мощность нагрузки возрастает и расход энергии будет быстрее. То есть все разрядятся сразу вместе как один элемент.
Такие аккумуляторы заряжаются тоже в последовательном соединении. К плюсу подключается плюс питающего напряжения, к минусу — минус. Для нормальной зарядки нужно, чтобы все банки были одинаковыми по параметрам, из одной партии и одинаково дружно разряжены.
Иначе, если они разряжены чуть по-разному, то при зарядке один закончит зарядку раньше других и у него начнется перезарядка. А это может для него плохо кончиться. То же самое будет наблюдаться при разной емкости элементов, что, собственно говоря, одно и то же.
Параллельное соединение резисторов
Параллельное соединение аккумуляторов
При параллельном соединение источников питания все плюсы нужно присоединить в один, создавая плюсовой полюс батареи, все минусы — в другой, создавая минус батареи.
Как мы видим, вполне жизнеспособны оба способа — и параллельное, и последовательное соединение аккумуляторов. В обыденной жизни нам достаточно тех элементов, которые включаются в наши гаджеты или фотоаппараты: один аккумулятор, или два, или четыре. Подключаются они так, как это определено конструкцией, и мы даже не задумываемся, это параллельное или последовательное соединение.
Но вот когда в технической практике нужно обеспечить сразу большое напряжение, да еще в течение долгого периода, там в помещениях выстраивают огромные поля из аккумуляторов.
Например, для аварийного питания радиорелейной станции связи напряжением в 220 вольт в течение периода, когда должна быть устранена всякая авария в цепи питания, нужно 3 часа… Немало аккумуляторов.
