Устройство и принцип работы электродвигателя

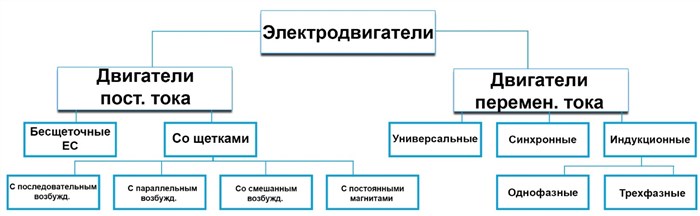

Существует множество видов электродвигателей, различающихся по принципу действия, конструкции, исполнению и другим признакам. Рассмотрим основные типы этих электрических машин.

По принципу действия различают магнитоэлектрические и гистерезисные электрические машины. Несмотря на простоту конструкции, высокий пусковой момент, последние не получили широкого распространения. Эти электродвигатели имеют высокую цену, низкий коэффициент мощности, ограничивающие их применение. Подавляющее большинство выпускаемых электродвигателей – магнитоэлектрические.

По конструкции различают электродвигатели с горизонтально и вертикально расположенным валом. Кроме того, электрические машины классифицируют по назначению, климатическому исполнению, степени защиты от попадания влаги и посторонних предметов, мощности и другим параметрам.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Электродвигатель — как устроен и принцип действия ЭМС Электромагнитная эмиссия в частотно-регулируемых приводах, особенно связанная с длинным кабелем, может потребовать применение дополнительных мер и оборудования. Спрашивайте, я на связи!

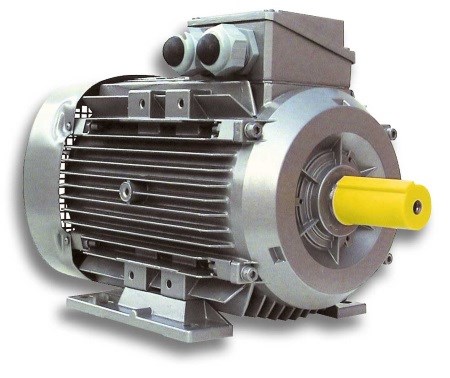

Виды электродвигателей: классификация, принцип работы

• Предельная скорость вращения составляет не более 3000 об/мин при входе в синхронный режим.
• Технически сложная реализация регулирования частоты вращения.
• Высокие пусковые токи при прямом запуске.

Электродвигатели постоянного тока

Двигатели постоянного тока широко применяются в качестве привода электротранспорта, промышленного оборудования, а также микропривода исполнительных механизмов. Такие электрические машины обладают следующими преимуществами:

• Возможность регулировки частоты вращения путем изменения напряжения в обмотке возбуждения. При этом крутящий момент на валу ДПТ (двигатели постоянного тока) остается неизменным.
• Высокий к.п.д. (коэффициент полезного действия) у машин постоянного тока несколько выше, чем у самых распространенных асинхронных двигателей переменного тока. При неполной нагрузке на валу к.п.д. ДПТ выше на 10-15%.
• Возможность изготовления ДПТ небольших габаритов. Практически все используемые микроприводы рассчитаны на постоянный ток.
• Простота схем управления. Для пуска, реверса и регулирования скорости и момента не требуется сложного электронного оборудования и большого количества аппаратов для коммутации.
• Возможность работы в режиме генератора. Электродвигатели такого типа можно использовать в качестве источников постоянного тока.
• Высокий пусковой момент. ДПТ используют в составе электроприводов кранов, тяговых и грузоподъемных механизмов, где требуется запуск под значительной нагрузкой.

Электрические машины с электромагнитами такого типа получили самое широкое распространение. Их классифицируют по способу подключения обмотки статора:

• Двигатели с параллельным возбуждением. Обмотки якоря и статора в электрической машине такого типа соединены параллельно. Такие электрические машины не требуют дополнительного источника питания для обмотки возбуждения, скорость вращения ротора практически не зависит от нагрузки. Их используют для привода металлорежущих станков и другого оборудования.
• Электродвигатели с последовательно включенной обмоткой статора. ДПТ этого типа имеют значительный пусковой момент. Их применяют в качестве привода электротранспорта и промышленных установок с необходимостью пуска под нагрузкой.
• Двигатели с независимым возбуждением. Для питания обмотки статора таких электромашин используется независимый источник постоянного тока. ДПТ такого типа отличаются широким диапазоном регулирования скоростей.
• Электрические машины со смешанным возбуждением. Электромагнит возбуждения в таких двигателях поделен на 2 части. Одна из них включена параллельно, вторая последовательно обмотке якоря. Электрические машины такого типа используются в механизмах и оборудовании, где необходим высокий пусковой момент, а также переменная и постоянная скорость при переменном моменте.

Различия между двигателями постоянного и переменного тока

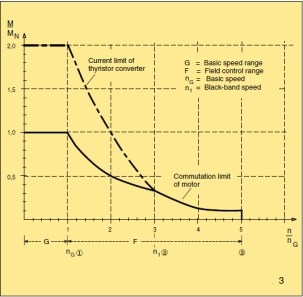

Механическая характеристика приводов постоянного тока

Обычно используемая независимая вентиляция (прим. в 85 % регулируемых приводов до 250 kW) гарантирует хороший отвод тепла от ротора двигателя постоянного тока во всем диапазоне скоростей.

Типичные применения, требующие обеспечение постоянного момента в широком диапазоне скоростей: волочильные станы, поршневые компрессоры, подъемные механизмы, канатные дороги, экструдеры, .

Механическая характеристика частотно-регулируемых приводов

Обычно используемая самовентиляция (прим. в 90 % регулируемых приводов до 250 kW) в стандартных асинхронных двигателях не является эффективной во всем диапазоне скоростей. На низких скоростях отвод тепла фактически не возможен.

Типичные применения с пониженным моментом на низкой скорости, соответствующие характеристике на рис. 4: насосы, вентиляторы, и др. с квадратичной зависимостью нагрузки от скорости .

Характеристики отношения мощности и скорости в режиме S1 двигателей постоянного и переменного тока:

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Бесколлекторный двигатель постоянного тока: принцип работы, устройство, виды Обоснование выбора того или иного устройства обусловлено экономической целесообразностью и требуемыми характеристиками электропривода. Спрашивайте, я на связи!

Электродвигатель постоянного тока: принцип работы и действия, устройство, характеристики — ООО «СЗЭМО Электродвигатель»

• характеристики двигателей, как электромеханических преобразователей
• характеристики преобразователей электрической энергии
• 4-х квадрантные приводы
• влияние на внешнюю среду
• модернизация приводов постоянного тока

Различия между тиристорными преобразователями постоянного тока и преобразователями частоты

• Коммутация и преобразование электрической энергии:

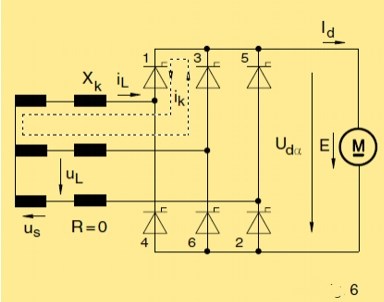

Структурная схема 1-квадрантного привода постоянного тока

• Выходные токи преобразователей переменного и постоянного тока; шум двигателя; нагрузка на изоляцию обмоток, электромагнитная совместимость (ЭМС):

• Ток двигателя / шум:
Напряжение, подаваемое на двигатель, состоит из сегментов от синусоидального сетевого напряжения. Ток двигателя является постоянным с наложенной переменной составляющей от мостового выпрямителя, поэтому проблем излучения шума в приводе постоянного тока не стоит.

• Пульсации момента вращения двигателя:
Пульсирующий момент (foscill = 6 x fline = 300 Гц или 360 Гц), появляющийся в результате пульсаций тока, накладывается на основной момент и по частоте значительно превышает механические резонансные частоты. По этой причине не будет никаких проблем для таких приложений, как намотчики/размотчики и др.

• Напряжение на двигателе/изоляция обмоток:
Максимальное напряжение, которое подается на клеммы двигателя постоянного тока эквивалентно пиковому значению сетевого напряжения (UN • √2 ).

• ЭМС:
По упомянутым выше причинам инсталляционные затраты, требуемые для уменьшения электромагнитной эмиссии (для обеспечения требований по ЭМС) являются сравнительно небольшими в приводах постоянного тока.

• Ток двигателя / шум:
Излучение шума в частотно-регулируемых приводах сильно зависит от выбранной тактовой частоты в каждом конкретном случае.

• ЭМС:
Электромагнитная эмиссия в частотно-регулируемых приводах, особенно связанная с длинным кабелем, может потребовать применение дополнительных мер и оборудования.

• Реактивная мощность:
Оба типа приводов (ППТ и ЧПП) потребляют реактивную мощность из сети. Её размер не значителен в частотно-регулируемых приводах, а в приводах постоянного тока более значителен и зависит от частоты вращения двигателя. Предпочтение в этом вопросе имеют частотные приводы.

Значения, полученные эмпирическим путем для приводов постоянного тока:
1-кварантные приложения — cos ≈ 0. 0.9
4-квадрантные приложения — cos ≈ 0. 0.85

Значения, полученные эмпирическим путем для частотно-регулируемых приводов:
1-кварантные приложения (с диодным входным мостом) — cos ≈ 0.99
4-квадрантные приложения (с тиристорным входным мостом и рекуперацией в сеть) — cos ≈ 0.9
