Как правильно подключить двухцветный светодиод?
Каждый светоизлучающий диод по всем законам физики должен давать лишь один цвет. Он зависит от материала, из которого изготовлен полупроводник. Никаких изменений в процессе эксплуатации не происходит. Как же тогда создается двухцветный светодиод? А многоцветный?
Двухцветный светодиод – это два отдельных светоизлучателя, объединенных на одном кристалле и изготовленные из разных полупроводниковых сплавов. Такой LED выдает минимум два цвета. Поскольку его корпус выполнен из специального светорассеивающего пластика, одновременно работающие два светоизлучателя создают третий цвет.
Учитывая особенности восприятия человеком цветовых смесей, в светодиоде на 2 цвета чаще всего используются следующие сочетания:
Также светодиод на 2 цвета можно разделить на несколько типов:
- двухцветный светодиод с двумя выводами, имеющий встречно-параллельное соединение;

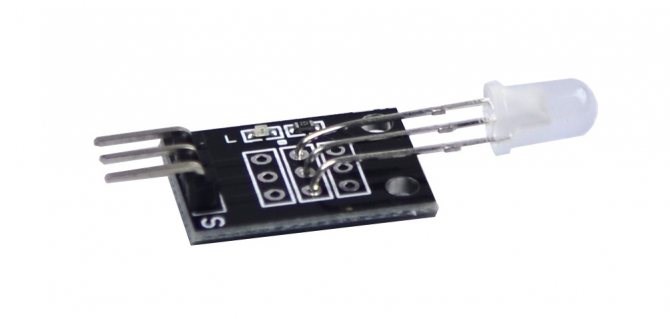

- двухцветный светодиод с тремя выводами, которые представляют из себя два отдельных излучателя с общим катодом либо двухцветный светодиод с общим анодом.
В одном корпусе LED могут быть разные лампы:красно-желтые, красно-зеленые, сине-желтые и другие. Трехцветный светодиод объединяет в одном корпусе красные, зеленые и синие лампы.
Светодиоды двухцветные 2 вывода
Область применения двухцветных светодиодов
Светодиод на 2 цвета — это интегрированная сборка с двумя светоизлучающими кристаллами на одной подложке. Несмотря на довольно ограниченный спектр излучения, светодиоды на 2 цвета нашли широкое применение в:
- приборостроении, как двухцветный светодиод 5мм, использующийся в качестве индикатора;
- рекламном бизнесе для привлечения внимания потребителя;
- декорировании помещений, используя возможности игры света;
- современных средствах сигнализации, как, например, мигалка на двухцветном светодиоде, светофоры;
- тюнинговании автомобилей;
Эти приборы широко применяются в системах сигнализации, индикации и визуального оформления. 2- х цветное LED освещение активно используется в создании электронных табло и указателей. Кроме того, двухцветный светодиод применяется в качестве индикатора вращения электродвигателя, работающего на постоянном токе, демонстрируя в какую сторону идет вращение.
В зависимости от производственной либо декоративной необходимости, инженер или дизайнер может использовать определенный набор 2-х цветных светоизлучающих диодов для решения стоящих перед ними задач.
В автомобилях LED лампы используются там, где требуется 2 цвета в фаре, когда одна лампа одновременно выполняет роль габарита и поворотника. Габариты при этом будут красные, а поворотники — желтыми.
Как подключить двухцветный светодиод?
Подключение светодиодов к цепи требует подключения балластного сопротивления, которое встроено в современные светодиоды. Ограничивая ток в цепи, подключение светодиода возможно с напряжением в сети 220В.
Принцип работы двухцветных светодиодов
Принцип работы элементов с двумя выводами простой. Цвет свечения меняется одновременно с изменением полярности подключения. Это значит, что цвет полностью зависит от того, в какому пути проходит ток. При подаче плюса на один из выводов один кристалл начинает светиться, второй запирается. После смены полярности запертый начинает светиться, светящийся запирается.
Такая схема используется в индикаторах, работающих от переменного напряжения. Двухцветные диоды соединяются параллельно и встречно, ток ограничивает один резистор. Такие элементы часто монтируются в кнопочные выключатели, при помощи которых меняется цвет свечения.

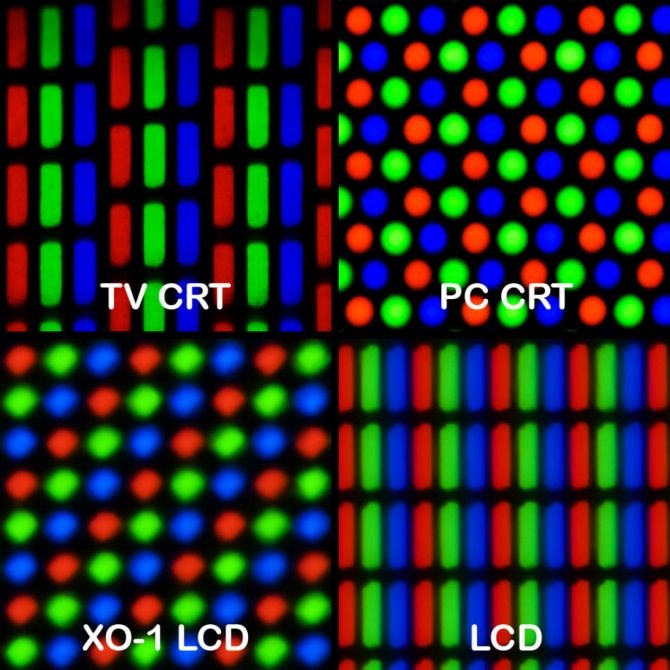

Так как цвет свечения светодиодов ненасыщенный и тусклый, при смешении образуется оттенок, который человеку сложно определить. Еще одна особенность – изменение оттенка при взгляде на источник света с различных paкурсов.
Двухцветные светодиоды. Как правильно подключать управлять
- «Электронном сердце» с таймером 555 и генератором для украшения помещений при поведении различных торжеств;
- моделях железнодорожного переезда;
- регуляторах яркости изделий из светодиодов;
- регуляторах мигания;
- «Рулетке» (вращающемся круге) на основе таймера 555;
- 3 D куба на основе микросхемы 4020;
- поворотниках для мотоциклов, укрепляемых на шлеме;
- линейных светильниках для подсветки растений.
Особенности спектра излучения не мешают светодиодам с двойным свечением найти сферу применения.
Светодиодные индикаторы на основе двухцветных диодов используются:
Читайте также: Как в домашних условиях сделать ультрафиолетовую лампу – мощный УФ фонарь своими руками
- в рекламе;
- в системах сигнализации (светофорах, мигалках, указателях, электронных табло);
- в электродвигателях (для определения стороны вращения);
- при декорировании помещений;
- в телефонах, планшетах, фотоаппаратах;
- в зарядках различных аккумуляторов;
- для тюнинга автомобилей.
Внимание! Двухцветная лампа с цоколем H7 устанавливается в фары автомобилей ближнего (белая) и дальнего (желтая) света, с цоколем PY21W или P21W – в поворотники (красная) и габариты (желтая).
В быту из двухцветных светодиодов можно сделать гирлянду. Одни цвет горит во время положительного полупериода, второй – во время отрицательного.

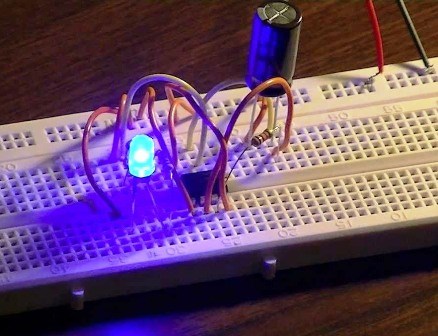

Применение светодиодов в электронных схемах
По сути, светодиод мало чем отличается от обычного выпрямительного диода, — все тот же p-n переход, и все то же основное свойство односторонняя проводимость. По мере изучения p-n перехода выяснилось, что кроме односторонней проводимости он, этот самый переход, обладает еще несколькими дополнительными свойствами. В процессе эволюции полупроводниковой техники эти свойства изучались, развивались и совершенствовались.
Это слабое свечение возникает при пропускании через p-n переход тока в прямом направлении. Но в настоящее время это явление изучено и усовершенствовано настолько, что яркость некоторых светодиодов такая, что можно просто ослепнуть.
Другим способом получения нужного цвета является введение люминофора. Люминофор – это вещество, дающее видимый свет при воздействии на него другим излучением, даже инфракрасным. Классический тому пример – лампы дневного света. В случае со светодиодами – белый цвет получается, если добавить люминофор в кристалл голубого свечения.
Рисунок 1. Схема подключения двухцветного светодиода
В этой схеме следует обратить внимание на то, что ограничительные резисторы включены отдельно для каждого светодиода, хотя, казалось бы, можно обойтись и одним, включив его в общий вывод. Но при таком включении яркость светодиодов будет изменяться при включении одного или двух светодиодов.
Но все-таки, вспомнив о напряжении, следует заметить, что оно тоже играет большую роль, ведь светодиоды имеют большое прямое напряжение. Если для обычного кремниевого диода это напряжение порядка 0,6…0,7В, то для светодиода этот порог начинается от двух вольт и выше. Поэтому от одного гальванического элемента с напряжением 1,5В светодиод не зажечь.
Рисунок 2. Схема подключения параллельно светодиоду защитного диода
Двухцветные светодиоды выпускаются также в корпусе с двумя выводами. Изменение цвета свечения в этом случае происходит при изменении направления тока. Классический пример — индикация направления вращения двигателя постоянного тока. При этом не следует забывать, что последовательно со светодиодом обязательно включается ограничительный резистор.
Радиолюбительством, оказывается, занимаются не только в странах бывшего СССР, но и в такой «электронной стране», как Япония. Конечно, даже японскому рядовому радиолюбителю не под силу создание очень сложных устройств, а вот отдельные схемотехнические решения заслуживают внимания. Мало ли в какой схеме эти решения могут пригодиться.
