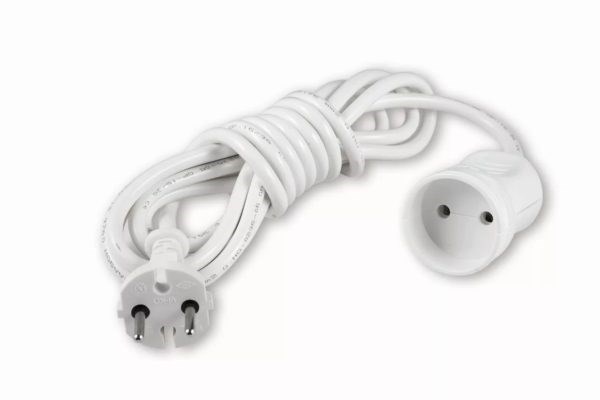

Устройство розетки: простая конструкция и дополнительные элементы
Несмотря на большое разнообразие моделей, устройство розетки не сильно отличается во всех из них. Набор основных элементов всех конструкций практически аналогичен, разница в обычных приборах минимальная. Любая розетка, независимо от вида и характеристик, всегда имеет основные детали. К ним относится:
- Пластиковая лицевая панель. Она может включать сразу два элемента: декоративную панель, крепящуюся к «начинке» розетки, и защитную крышку, предохраняющую устройство от попадания воды внутрь.
- Механизм крепления розетки к стене. Для наружных моделей это отверстие для крепежа в основании. Для внутренних устройств — саморезы для соединения с монтажной коробкой и распорные лапки, расположенные с противоположных боковых сторон.
- Основание, которое изготавливают из диэлектрика. Есть два варианта материалов: керамика и термостойкий пластик. Первая способна «пережить» максимально высокие температуры, но отличается хрупкостью, второй более прочен, но не так долговечен, более опасен, поэтому дешев. Основание имеет гнезда, предназначенные для контактов, механизм крепления, а также отверстия для фиксации декоративной панели.

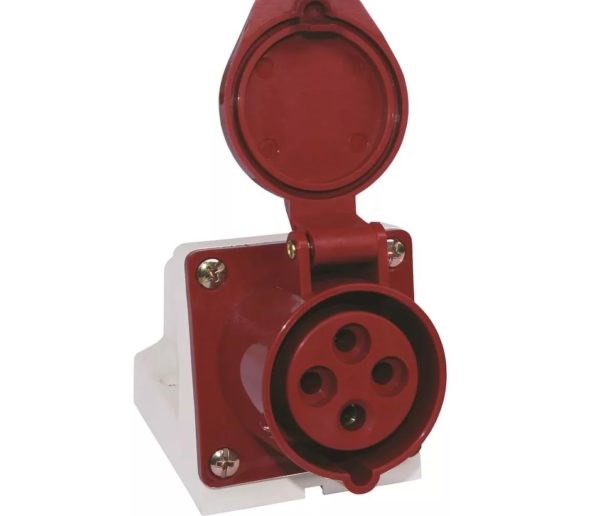

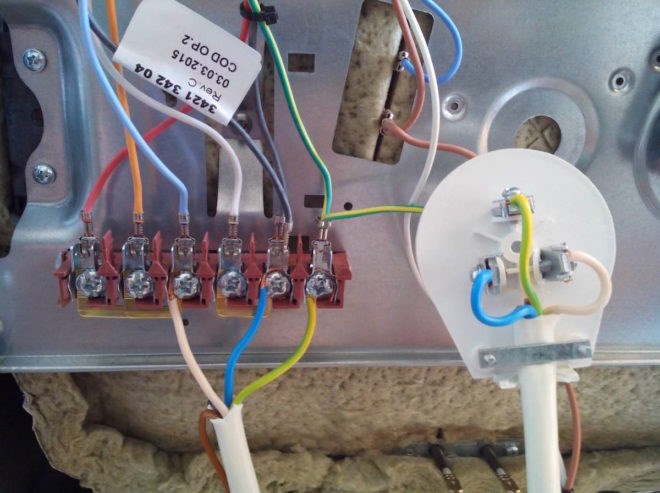

- Основные контакты. Их количество зависит от типа сети. Например, для однофазного питания контактов может быть два или три. В старых многоэтажных домах это фаза и ноль (нейтраль), в новых постройках к этому дуэту присоединяется контакт для заземления. Он присутствует в большинстве моделей розеток. В частных домах, где большое количество мощной техники скорее правило, нередко подключают трехфазное напряжение. В этом случае проводников может быть 4 или 5.
Это тот набор, который присутствует во всех обычных розетках. Однако на рынке есть более интересные модели, они имеют интересные дополнительные функции. В них список элементов будет больше.
Устройство розетки: главные элементы и дополнительные удобства
- Внутренние модели. Это самый распространенный вариант, несмотря на то, что при их установке приходится штробить стены и вырезать отверстие для подрозетника. Плюсы способа несомненны: это вид стен, не «обезображенных» проводкой, безопасность жильцов из-за скрытого монтажа электросети.
- Наружные, или накладные розетки. Этот способ крепления не очень популярен, но в некоторых случаях он остается единственной возможностью сделать электропроводку. Их используют для организации временной сети, в зданиях, возведенных их дерева, в гаражах, в хозяйственных постройках.
Технические характеристики
Устройство розетки нельзя назвать слишком сложным, однако с некоторыми особенностями моделей познакомиться лучше еще до покупки. Причина тому — широкий ассортимент, значительно затрудняющий поиски идеальной конструкции.
Количество гнезд в корпусе

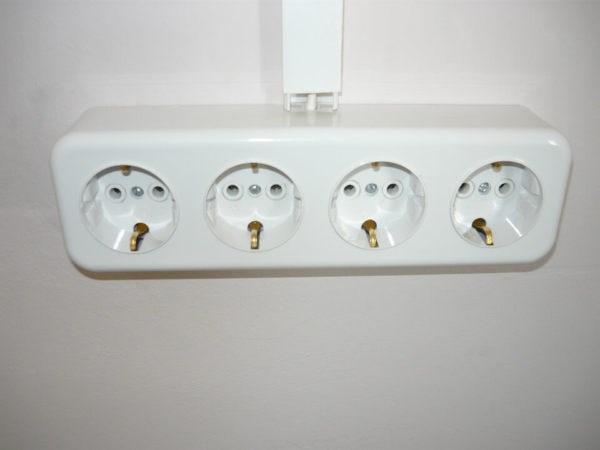

Одинарные конструкции — самый привычный вариант, который не всегда удобен. По этой причине выпускают вертикальные, горизонтальные розеточные блоки, в которых может быть 2, 3 или 4, 5 гнезд. Помимо самих розеток в корпус таких приборов могут встраиваться дополнительные элементы, предназначенные для питания других устройств.
Виды розеток в других странах
Во многих европейских странах розетки не отличаются от «наших». В список этих «братских государств» с евростандартом входит:
В этом случае с проблемами электропитания путешественники не столкнутся. Другие страны Европы имеют свои стандарты, однако в магазинах всегда можно отыскать переходники на евростандарт, а многие здания оборудованы сразу двумя видами розеток — местными и «правильными».
Чтобы познакомиться с другими интересными видами розеток, нужно изучить рисунок:
На нем буквами обозначены приборы, использующиеся в разных странах:
- A — США, Япония (100 В);
- B — аналог А, но имеющий заземление;
- C — привычный нам евростандарт (страны СНГ);
- D, G — Великобритания, Индия, Намибия, Непал, Шри-Ланка, ЮАР;
- E — Франция, Бельгия;
- F — Германия, Турция, Алжир, Египет (с заземляющим контактом);
- H — Израиль, Палестина;
- I — Австралия, Китай;
- J — Швейцария, Лихтенштейн;
- K — Дания, Гренландия;
- L — Италия, Чили, север Африки (средний контакт — заземление).
В остальных странах схемы очень похожи на рисунки, представленные здесь. Отличия минимальны, так что-то новое изобрести достаточно сложно. По этой причине с разновидностями «оставшихся» штекеров лучше тоже знакомиться воочию:
В некоторых государствах используют сразу несколько видов розеток. Чемпионами по количеству различных устройств можно считать Иорданию (C, D, F, G, J) и Мадагаскар (C, D, E, J, K). Не слишком отстали от лидеров другие страны: Куба (A, B, C, L), Мьянма (C, D, F, G), Таиланд (A, B, C, F), Южная Корея (A, B, C, F) и Сенегал (C, D, E, K).
Основные правила расположения розеток
- Удобный и быстрый доступ к расположенным на видных местах элементам оборудования;
- Нормы для высоты от уровня пола не ниже полуметра до полутора метров;
- Двери после их открывания не должны мешать применению розеток;
- Подводка ведется к выключателю сверху.
На какой высоте сделать розетку? Оптимальное расстояние от уровня пола находится в интервале от пятидесяти до восьмидесяти сантиметров. Так безопаснее при случаях затопления.
От газовой горелки расстояние также должно быть не меньше, чем полметра, как и от предметов с заземлением, то есть труб, отопления и пр. Электропроводка ведется снизу. При ознакомлении с правилами стоит обратить внимание на прилагаемые фото розеток в квартире.
В кухонном помещении розеток должно быть столько, сколько есть предметов техники.
В туалете запрещено делать розетки, а ванной можно с условием, что есть отдельный трансформатор для них.
Провода могут прокладываться по горизонтали и вертикали двумя методами:
Горизонтальные провода должны идти от потолка не менее чем в десяти сантиметрах, от пола пятнадцати, а вертикальные устанавливаются на высоте от уровня пола более чем в пятнадцати сантиметрах.
Оконный (дверной) проем должен находиться в десяти сантиметрах от вертикальных линий монтажа, от газовых коммуникаций расстояние составляет сорок сантиметров.
Параллельные провода ведутся на расстоянии не менее трех сантиметров один от другого и защищаются трубкой с гофре. Необходимая тщательная изоляция проводов в щитке в местах соединений.
Электрические розетки — цены и стоимость установки
- Обновление в полном объеме проводки или запланированной перепланировке;
- Повреждение корпусной части;
- Отсутствие надежности гнездовых креплений;
- Нагрев и искра, признаки оплавления;
- Разболтанность группы контактов.
Последовательность работ (поэтапно)
Расположение розеток в квартире выполняется в соответствии с четким планом. Только в этом случае работа ведется быстро и обходится не так дорого.
- На первом разрабатывается общая схема расположения электрики;
- Затем подготавливается планировка для разводки. Ее надо согласовать и зарегистрировать;
- Обустраивается времянка для ремонта;
- Проводятся монтажные работы по электропроводке;
- Устанавливаются выключатели и розетки вместе с автоматами и бытовой техникой.
До начала работ должно быть обеспечено заземление для защиты. После выполнения установки всех должных механизмов, проводится конкретная разводка по квартире. Это завершающий этап.
Самостоятельное выполнение отдельных действий по монтажу помогает сэкономить, а вот оборудование и электрические приборы должны быть соответствующего качества.
