Как подключить посудомоечную машину своими руками
Подключение посудомоечной машины (ПММ) является сложным длительным процессом. Между тем с ним может справиться каждый желающий, достаточно лишь ознакомиться с этапами работы и учесть советы профессионалов.
Еще до начала работ следует подготовить все необходимые инструменты и детали. Следующие инструкции по установке будут полезны в том случае, если в доме уже присутствуют трубы из металлопластика с диаметром ¾ дюйма и электросеть с заземлением.
В список необходимых инструментов для установки входят:
- отвертки (фигурная и прямая);
- дрель электрическая;
- ножницы, предназначенные для резки металлопластиковых труб;
- острый нож;
- уровень строительный (лучше короткий);
- разводные ключи;
- отвертка индикаторная (этот инструмент необходим для определения фазы).
Помимо инструментов, при установке и подключении посудомоечной машины потребуются дополнительные детали и расходные материалы:
- Сифон сточный. Можно выбрать модель с 2 штуцерами, тогда к нему можно будет подсоединить и стиральную машину.
- Кран запорный, диаметром ¾ дюйма.
- ФУМ-лента.
- Тройник с диаметром резьбы ¾ дюйма.
- Фильтр, обеспечивающий глубокую очистку. Эта деталь не обязательна к использованию, однако ее установка может продлить эксплуатационный срок бытовой техники.
- Розетка с заземлением.
- Провод нужного сечения. Он потребуется, если недалеко от места установки посудомойки не предусмотрена розетка. В этом случае линию нужно будет проводить от распределительной коробки.
Опытные мастера советуют также измерить длину шлангов для воды и слива и сравнить полученные данные с расстоянием до места подсоединения ПММ. Некоторые модели посудомоек укомплектованы короткими шлангами. В этом случае придется приобретать отдельные шланги нужной длины.
Где располагать розетку для посудомоечной машины?
- Нужно отсоединить гибкий шланг смесителя в том месте, где он подсоединяется к трубе из металлопластика.
- На этом этапе потребуется купленный тройник. На место резьбы наматывают ФУМ-ленту, после чего тройкик устанавливают.
- К верхней части тройника присоединяют гибкий шланг от смесителя.
- Следующей задачей является крепление фильтра тонкой чистки. Его устанавливают на отвод.
- На резьбу запорного крана наматывают ФУМ-ленту и закрепляют на конструкции.
- Шланг от посудомойки крепят к запорному крану.
Выбор подходящего места
Большинство потребителей решают вопрос о местоположении устройства еще до покупки. Особенно это касается случаев приобретения встроенных приборов. Если место установки еще не выбрано, следует учесть несколько рекомендаций.
- Встроенную модель выбирают по параметрам секции кухонного гарнитура. При таком варианте возможна установка посудомоечной машины под варочную панель, столешницу или мойку. При желании устройство можно установить в нише шкафа, подходящей по размерам.
- Чтобы сэкономить время на прокладывании электросети и монтаже розетки, лучше выбрать место, расположенное близко от уже имеющегося источника тока.
- Расстояние от посудомоечной машины до канализации не должно превышать показатель 1,5 м. В противном случае насос посудомойки вскоре потребует ремонта или замены. Если прибор по какой-то причине нельзя установить близко к мойке, лучше поставить технику в ванне.
- Если требуется подключение компактной настольной посудомоечной машинки, то жестких требований к сливной системе нет. Чтобы правильно установить эту модель, допускается закрепление сливного шланга на раковину. Сифон в этом случае не понадобится. Кроме того, при таком устройстве слива вода удаляется из прибора самотеком. Благодаря этому насос разгружен, что положительно влияет на длительность службы. Такой вариант оптимален для малогабаритных кухонь.
Схема расположения розеток на кухне — 5 ошибок. Расстояния и высота размещения.
В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.
Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.
Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.
Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.
Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.
Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:
-
при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
-
при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
-
при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
-
при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2
Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:
Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.
В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

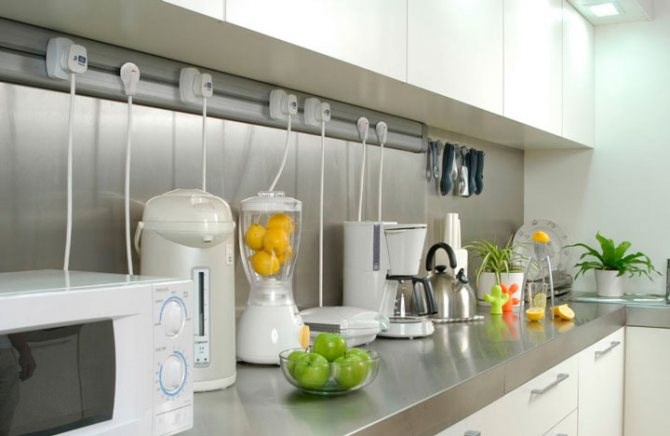

После выбора проводки нужно определиться с розетками.
Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.
После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.
Как подключить посудомоечную машину к электрической сети » Сайт для электриков — статьи, советы, примеры, схемы
-
при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
-
при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
-
при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
-
при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2
Переноска для подключения посудомоечной машины
Правила подключения посудомоечной машины не запрещают пользоваться уже готовой переноской, отрезав вилку и заведя на ближайшую розетку. Провод прибивается вдоль плинтуса мягкими хомутами. Не повредите изоляцию, иначе возможно поражение электрическим током при мытье полов.
Преимущества метода – на переноску уже выделена высчитанная пропускная мощность, осведомитесь значением у продавца. Шанс, что посудомоечная машина перегрузит сеть, снижается.
Внимание пристальное обратите на сетевые фильтры персональных компьютеров, сглаживающие пульсации напряжения. Недорого стоят, пригодны для наших целей. Пропускная мощность указывается. Остается отрезать вилку и подключить провод по правилам. Заземление имеется (хотя не всегда используется).
Что необходимо для подключения машины?
В заключение
Часть стоков из мойки выливается, если дренажный шланг для подключения посудомоечной машины неверного размера. Рекомендуется обзавестись переходником из резины, к примеру, 50 х 22 мм. Чтобы первый конец подходил к тройнику, второй – к шлангу.
Самоврезные хомуты продает компания Talis. Не исключено, подойдут и для пластиковых труб, если посмотреть на рабочий диаметр 20 – 68 мм. Рекомендуем подключение вести через бронзовый тройник, который возможно врезать и в ветку пластиковых труб. Либо воспользоваться стандартным фитингом с краном для стиральных машин.
Не забывайте, под коммуникации придется дырявить мебель, внимательно выбирайте местоположение покупки и запаситесь сверлами Форстнера (не пугайте мерчендайзеров истинным названием бура, скажите, что нужны крупные дырки в ДСП). Семь раз примерь – один раз отрежь!
