В наши дни основная часть электроэнергии вырабатывается на тепловых электростанциях или ТЭС. Однако эти предприятия пользуются различными видами ископаемого топлива, которые требуется сжечь, чтобы получить электроэнергию, а продукты сгорания наносят вред окружающей среде.
Кроме этого, проблема заключается в том, что резервы угля и газа отнюдь не безграничны и в конце концов они закончатся. Все-таки на настоящие момент ТЭС вырабатывают топливо с наименьшими издержками по сравнению с иными способами.
Однако альтернативные методы выработки электричества все же развиваются, в их числе и термоэлектрические генераторы, сокращенно ТЭГ.
Даже по некоторым фото термоэлектрического генератора несложно понять, что это устройство может иметь небольшие размеры, если вести речь о моделях для дома. Подобный ТЭГ обычный человек может смастерить собственноручно.
Содержимое обзора
Как сделать термоэлектрический генератор своими руками
- Сначала тепловая энергия при сжигании топлива превращается в кинетическую, а именно вода становится паром;
- Далее этот пар передает свою кинетическую энергию турбине, он давит на лопасти турбины, и так и получается электричество.
- ТЭГ функционирует иным образом.
Принцип работы ТЭГ
Принцип работы термоэлектрических генераторов основан на достижениях двух выдающихся ученых 19 века — немца Зеебека и француза Пельтье.
- Сначала Зеебек открыл, что в замкнутом контуре, включающем две проводника из разных материалов, при условии, что их температура будет различны, на месте соприкосновения этих проводников возникает электродвижущая сила. Это явление получило название эффекта Зеебека.
- Впоследствии Пельтье обнаружил противоположное явление. Если через контур, состоящий из тех же двух проводников (теперь с одинаковой температурой), пропустить ток, то в местах их соприкосновения возникнет разница между температурой одного и другого вещества. Это явление стало обозначаться как эффект Пельтье.
Именно благодаря эффектам Зеебека и Пельтье существуют возможность непосредственно трансформировать тепловую энергию в электрическую.
Достоинства и недостатки
Независимо от того, куплен он или изготовлен своими руками, термоэлектрогенератор имеет ряд достоинств. Так, к наиболее весомым из них относятся:
- Малогабаритные размеры.
- Возможность работы как нагревательных, так и в охладительных приборах.
- При смене полярности наблюдается обратимость процесса.
- Отсутствие подвижных элементов, которые изнашиваются достаточно быстро.
Несмотря на имеющиеся существенные преимущества, такое устройство имеет некоторые недостатки:
Исходя из вышеперечисленных отрицательных и положительных качеств, можно сказать о том, что такое устройство целесообразно применять в случае необходимости подзарядки мобильного телефона, планшетного компьютера или зажигания светодиодной лампочки.
Элемент Пельтье как генератор электроэнергии
- производительность холода;
- максимальный температурный перепад;
- допустимая сила тока, которая нужна, чтобы обеспечить максимальный температурный перепад;
- предельное напряжение в киловаттах, которое необходимо току для достижения пиковой разницы;
- внутренний показатель сопротивления модуля resestance, указываемый в Омах;
- коэффициент эффективности или КПД устройства, которое показывает отношения охлаждения к мощности.

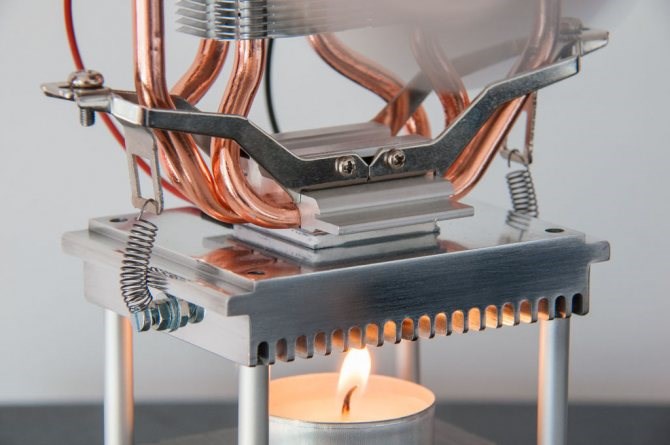

Элемент Пельтье в качестве генератора энергии

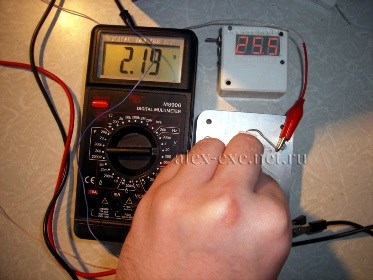

Термоэлектрический модуль Pelty может выступать как электрогенератор Пельтье при принудительном нагревании одной из его частей. Чем больше показатель температурной разности, тем выше показатель тока источника.
Предельный температурный показатель ограничен, но может быть выше, чем точка припойного плавления, используемая в конструкции модуля. Несоблюдение данного требования приводит к тому, что элемент Пельтье ломается.
Для термогенераторного производства применяют специальный тип модулей, где есть тугоплавкий припой. Их можно подогревать до температурного показателя 300 °С. По сравнению с обычным генератором эта температура в два раза больше. Потому коэффициент полезного действия в подобных устройствах невысок, их используют лишь тогда, когда невозможно применить результативный электроисточник.

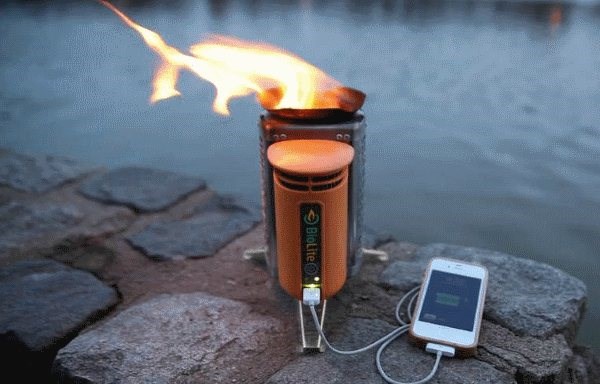

Генератор электроэнергии популярен среди путешественников
Обратите внимание! Генераторы с мощностью 10 В популярны у туристов, путешествующих на дальние расстояния. Крупные, мощные постоянные устройства, которые работают от высокого температурного топлива, применяют, чтобы питать газораспределительные узлы, метеорологическую аппаратуру.
6 комментариев на « Элемент пельтье, режим электрогенератора»
А при последовательном соединении нескольких модулей напряжение увеличится? или же ток от одного будет действовать на другой и второй соответственно будет работать не как генератор?
Элемент П. необязательно нагревать. Он будет генерить электричество и в условиях холода.
Да, главное разность температур и чем она больше — тем больше генерация. Вот только зачастую нагревать легче, чем охлаждать.

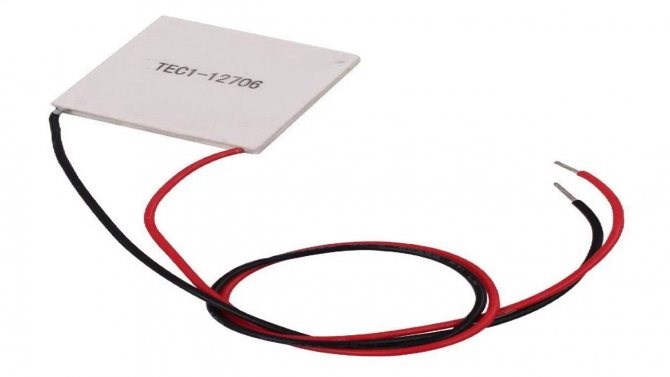

а из китайских модулей что нибудь можете порекомендовать? использовал Tec1-12706 так попалил много, нужно было 5 вольт и хотя бы 2000 миллиампер, но не как не мог нормальную систему охлаждения сделать, можете вообще посоветовать, может кто шарит, делал подобное
Вопрос, скорее гипотетический.Можно ли вырабатываемым электричеством дополнительно отапливать лоджию квартиры в северных широтах в зимнее время плёночным тёплым полом,если на улице -30С, а дома +20С?
Элемент Пельтье как генератор электроэнергии
Элементы Пельтье своими руками
Из диодов и транзисторов
Вот они, две пластины полупроводника в прозрачном диоде:
Случай транзисторов аналогичен, конечно учитывая то, что в большинстве из них три контакта, два из полупроводника одного типа и один (меньший) другого. Хотя избавиться от корпуса, если он металлический, проще, что довольно распространено у элементов названого типа — достаточно срезать верхнюю крышку и получить доступ к открытым контактным пластинам.
Саму процедуру избавления от корпуса возложим на читателей, с рекомендацией попробовать нагрев, кислоту или механическое снятие преграды. Что касается соединения контактных площадок, здесь некоторые фанаты, судя по имеющейся информации, использовали меднение их верхушек электрическим методом. Впоследствии к подготовленным участкам осуществлялась пайка проводящих контактов.
После получения требуемых металлов, главное, что нужно помнить при их подключении — направление прохождения тока и последовательное соединение, выглядящее, как p-n-p-n-p-n, учитывая тип полупроводников. Кроме того, чем больше будет использовано элементов в конструкции, вне зависимости от их размера, тем и выше КПД получившегося генератора или устройства создающего тепло вместе с холодом.
