Подготовительные работы с кабелем

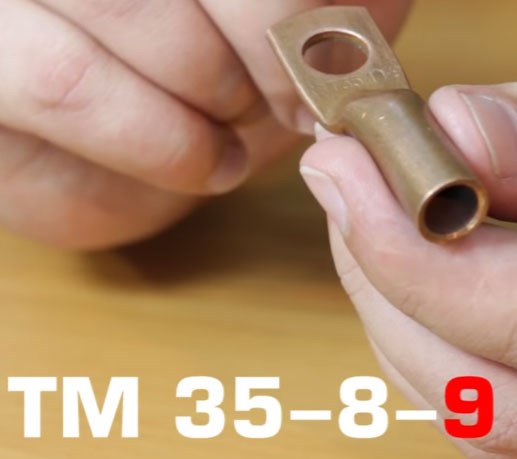

Очистите изоляцию с жил кабеля на необходимую длину. Какова эта длина?
Она должна равняться глубине наконечника, плюс 5мм запаса.
Запас требуется, потому что наконечник при опрессовке будет вытягиваться и деформироваться (особенно алюминиевый).
Срез изоляции старайтесь делать ровным, строго под углом 90 градусов к оси самого кабеля.

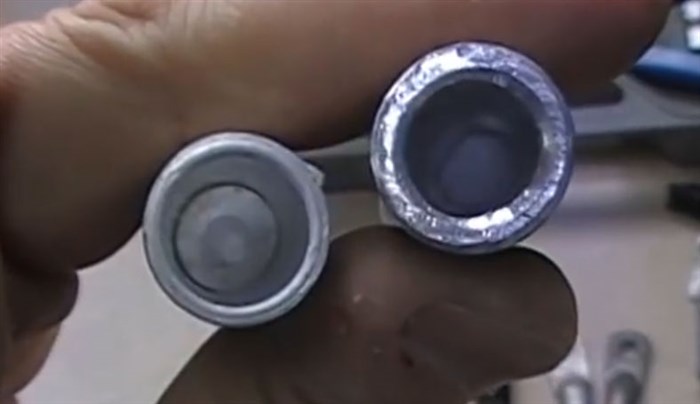

Если жилы кабеля имеют треугольную форму их необходимо сточить напильником для скругления. Иначе никогда не добиться вот такой плотности при опрессовке:
После удаления изоляции голую жилу требуется зачистить и обезжирить. Для этого воспользуйтесь специальными контактными пастами.
Опрессовка кабельных наконечников — правильный порядок обжима, выбор наконечников
Порядок опрессовки наконечников и гильз
Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.
Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:

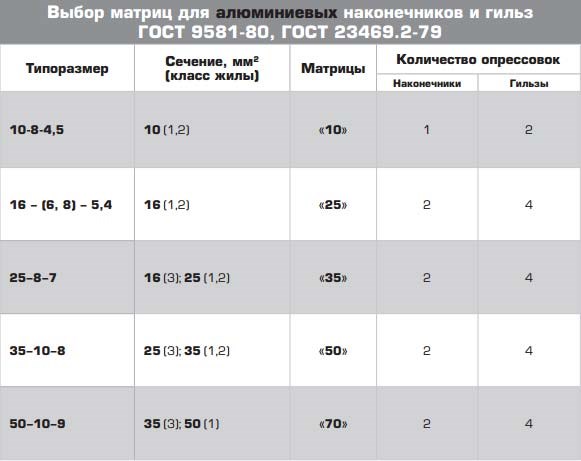

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.
Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
- ⚡первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
- ⚡следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
- ⚡для гильз действуют те же самые правила
Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.
В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.
При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.
Типы гильз
Перед опрессовкой жил проводов и кабелей необходимо правильно подобрать гильзу. Так принято, что в технической документации многие детали имеют аббревиатура. Давайте вкратце их рассмотрим. Гильзы для опрессовки проводов бывают:
Как вы догадались, медные гильзы применяются для опрессовки медных проводов. Медные гильзы делятся на два типа: ГМ и ГМЛ.

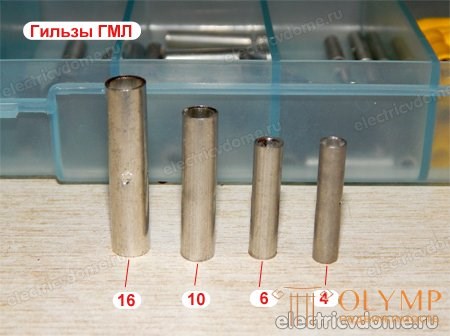

Аббревиатура ГМ расшифровывается как «гильза медная». Это обычная медная гильза, ни чем не покрыта и не обработана (внешне напоминает обычный кусок трубки медного цвета).
Алюминиевые гильзы в документации обозначаются как ГА «гильза алюминиевая», их нужно использовать, если соединяются алюминиевые провода.
Комбинированные гильзы или как их еще называют алюмомедные, предназначены для соединения встык медного и алюминиевого провода. Комбинированные гильзы имеют аббревиатуру ГАМ и расшифровываются «гильзы алюмомедные». Очень удобно, когда допустим, нужно нарастить провода со старой проводкой.
С одной стороны в гильзу вставляется алюминиевый провод с другой медный. У комбинированной гильзы медная часть соединена с алюминиевой при помощи фрикционной сварки (не пытайтесь повторить такое в домашних условиях).
Еще один тип гильз ГСИ, аббревиатура расшифровывается как «гильза соединительная изолированная». ГСИ представляют собой обычную луженую гильзу, покрытую поливинилхлоридной ( ПВХ ) изоляцией. С помощью таких гильз соединяются медные многожильные провода. При опрессовке проводов изоляцию снимать не нужно, клещи одеваются поверх изоляции и делается жим.
Неклюдово
Размеры и конструктивные особенности

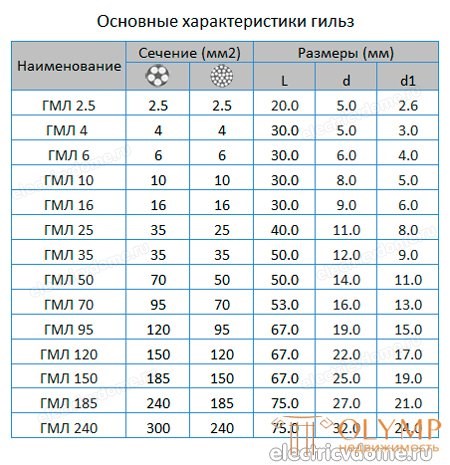

С типом гильз разобрались, теперь рассмотрим стандартные размеры и диапазон сечений. Минимальное сечение которое я нашел в интернете это 1.5 мм2 (это для ГМЛ). Дальше все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы изготавливаются сечением равным стандартному сечению провода.
Как читать расшифровку? Например ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. Например ГАМ 16/10, 16 – поперечное сечение алюминиевой части (в мм2), 10 — поперечное сечение медной части (в мм2).
По конструкции гильзы бывают сквозными (внутри голая трубка) или с перегородкой (используются для соединения двух проводов встык).
Перегородки , расположены посередине. Благодаря этим перегородкам регулируется глубина захода кабеля, то есть при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы используются для соединения (наращивания) проводов стык в стык.
Попробуем нарастить провод с помощью ГСИ-6. Провод я буду использовать ПВ-3, 6 мм2, то есть сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем проверенные пресс клещи ПК-16 с соответствующим размером рабочей зоны губок (на 6 мм).
