Гранд 1 6 Счетчик Газовый Замена Батарейки Выполнение работ

Замена батарейки в газовом счетчике без снятия пломбы самостоятельно

На примере произведения манипуляций в приборе для фиксации газа Гранд достаточно просто разобраться во всех важных моментах. Прежде чем приступать к самостоятельной работе, нужно подготовить инструмент и принадлежности, к ним относятся:

Первое, что придется сделать – это снять приспособление с магистрали, чтобы обеспечить подачу газа на время ремонта и проверок в разрыв вставляется отрезок трубы нужного диаметра.

Я советую использовать старые модели агрегатов, которые по каким-либо причинам были забракованы службами при проверке, такие элементах отлично вписываются по размерам и не потребуют создания специальных отрезков труб с дальнейшей нарезкой на них резьбы.

Особое внимание в вопросе можно ли менять батарейку самостоятельно без Горгаза уделяется пломбе, если без ее удаления не обойтись, то вызывается специальная инспекция, контролер зафиксирует процесс и можно продолжать работу.

Сняв корпус, хозяин увидит несколько важных плат, с ними стоит обращаться максимально аккуратно, мелкие детали достаточно легко повредить простым прикосновением отвертки. Элемент в некоторых случаях получится изъять без пайки, но переживать по этому поводу не стоит, соединить контакты получится, имея минимальные навыки в этом деле.

вскрытие 2

Как самостоятельно заменить батарейку в газовом счетчике
Проще и дешевле — не менять батарейку, а оставить как есть до момента окончания срока службы счетчика.) Показания передавать по среднему.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Высвечивается ли дата при замене батареек на газовом счетчике Для этого потребуется подготовить только инструмент, пломба Горгаза не срывается, добраться до элемента получится после устранения заводской защиты, что не запрещено специальными службами, но проверку потребуется проходить в обязательном порядке. Спрашивайте, я на связи!

Выбираем газовый счетчик Гранд: особенности, технические характеристики

  • полная или частичная разрядка батареи;
  • нарушение герметичности блока преобразования;
  • неисправности электронного блока преобразования сигнала;
  • выход из строй самого индикатора.

Срок службы прибора

Для газомера предусмотрена продолжительность эксплуатации в течение 12 лет, начальные 6 лет после приобретения. В этот срок потребитель вправе вернуть изделие производителю, для выполнения гарантийного ремонта, при выходе из строя в связи с заводским браком.

Замена элементов питания газового счетчика производится в соответствии с прилагаемой к оборудованию инструкцией. Для выполнения работы потребуется подготовить следующий набор инструментов:

  • новый элемент питания. Как правило, в расходомерах устанавливаются элемент питания 3,6V;
  • паяльник;
  • сопутствующие материалы: канифоль, паяльная кислота, олово;
  • пассатижи, кусачки;
  • пинцет;
  • нож.

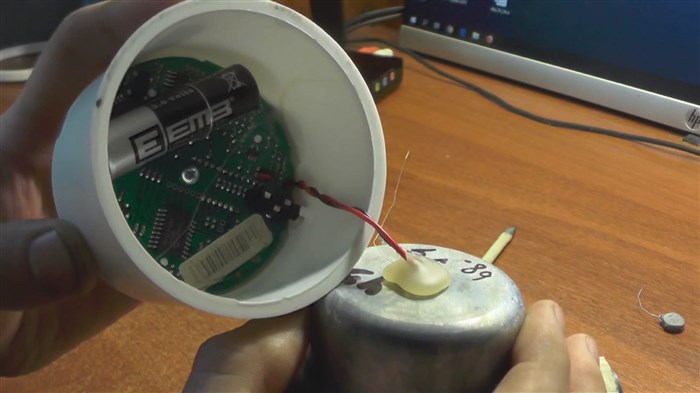

В разобранном виде

teplomex.ru

Современные цифровые газовые счетчики Гранд 1,6 и 4 довольно быстро завоевали популярность многих потребителей, как в России, так и на всем постсоветском пространстве.

Компактные размеры, приемлемая цена, отзывы и интересный дизайн способствуют росту продаж бытовых газовых счетчиков марки «Гранд-1,6;-4;-6» и других, производства компании «Турбулентность-Дон» (г. Ростов-на-Дону). Они пришли на смену старым, механическим, громоздким счетчикам газа российского, украинского и белорусского производства.

Давайте и мы подробней рассмотрим виды и отличия малогабаритных счетчиков газа Гранд, принцип действия, преимущества и недостатки модели, а также технические характеристики и применение.

Счетчик имеет пластиковый корпус круглой формы, который может вращаться вокруг собственной оси на 350 градусов. Имеет достаточно крупный цифровой ЖК дисплей с 9-ти символьным индикатором. Цвет корпуса может быть не только белым, но и оранжевым или серым.

Межповерочный интервал прибора составляет 12 лет, отсчет времени начинается со дня его изготовления. Это значит, что через 12 лет нужно делать поверку счетчика. В счетчик встроен элемент питания (батарейка), срок службы которого рассчитан на все 12 лет работы прибора учета газа. Замена батарейки в счетчике не предусматривается.

В комплектацию счетчика газа входит инструкция (паспорт), две паранитовые прокладки, а также резьбовой присоединительный бочонок (в некоторых моделях).

grand_schetchiki

Типы газовых счетчиков Гранд и область применения.
Счетчики газа марки Гранд выпускаются для квартиры, частного дома, а также промышленности. Применяются для учета объема природного газа, израсходованного потребителями. Отличаются также по пропускной способности, размерам, диаметром подсоединительных патрубков и местом расположения прибора (дом, квартира или улица).

Цифры в маркировке показывают нам — какая максимальная пропускная способность м3/час у данной модели газового расходомера. Буквы «ТК» говорят о том, что этот счетчик газа уличный (универсальный), с термокомпенсатором (термокорректором).

Он может устанавливаться как дома, так и на улице. Для таких приборов учета необходим специальный металлический шкаф или ящик для газового счетчика.

Кроме того, для удобства установки, на подсоединительных патрубках счетчика имеются накидные гайки. В зависимости от модели, эти гайки имеют разный диаметр. У квартирных счетчиков Гранд-1,6 или 2,4 этот показатель равен 15 мм или 1/2 дюйма. У моделей Гранд-4 или 6 он может составлять или 3/4, или 1 дюйм, у промышленных: 1 дюйм или 1 1/4.

Газовый счетчик Гранд-1,6 и его технические характеристики

Что делать если села батарейка в газовом счетчике
Из недостатков можно отметить высокую цену, особенно по сравнению с конкурентами, таких как Бетар-1,6 (г. Чистополь), СГ-СГК-1,6 (г. Саратов), Саяны-Гелион G-1,6 (г. Москва). Стоимость этих квартирных бытовых счетчиков может быть заметно ниже.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Газовый счетчик бетар: замена батарейки Отличаются также по пропускной способности, размерам, диаметром подсоединительных патрубков и местом расположения прибора дом, квартира или улица. Спрашивайте, я на связи!

Счетчики газа

Газовый счетчик бетар: замена батарейки

Вдруг кому нибудь пригодится …Сейчас в погоне за снижением платежей за жилищно-коммунальные услуги многие обзавелись счетчиками энергоресурсов (электроэнергии, воды, газа).

Оно и понятно – платить за фактически потребленный объем ресурсов выходит дешевле, нежели по нормативу (хотя порой вопрос весьма спорный – да, ежемесячные платежи меньше, но ведь не стоит забывать про стоимость самого счетчика, стоимость его обслуживания (поверка, ТО, и т.п.), в итоге цифра набегает сопоставимая с той, которую начисляют по нормативу.

В данной статье вопрос пойдет про счетчики газа. Наиболее распространены счетчики двух видов:

Соответственно, внешне более эстетичен электронный счетчик, его можно скрыть за шкафом, в шкафу, вариантов много. Многие выбирают такой вариант. Межповерочный интервал у данного счетчика составляет 12 лет, т.е.

по идее он должен достоверно учитывать потребляемый природный газ в течении данного периода. Однако есть одно НО! Внутри такого счетчика есть источник питания, который вот никак не хочет служить 12 лет.

В закромах нашел старый счетчик, не подающий признаков жизни, ЖК-дисплей ничего не отображает

И владельцы сталкиваются с вопросом — Что делать? Можно поменять счетчик, можно отремонтировать существующий в специализированном сервисном центре (на это необходимо время, кроме того, по хорошему после ремонта счетчик стоит поверить), а можно … Попробовать отремонтировать счетчик своими руками (а что делать? Интересно ведь попробовать))) ).

Лирическое отступление: Счетчик состоит из двух частей – первая — часть которая крепится непосредственно к газовой трубе, она ничего не делает, просто крепеж с патрубками, вторая – непосредственно электронный блок с измерительной частью. Части крепятся друг к другу посредством 4 болтов.

Перед снятием электронного блока стоит перекрыть газ (иначе при снятом электронном блоке он будет выходить из трубы в помещение).

Сверху и снизу электронного блока имеются специальные пазы под отвертку. Вставляем, отгибаем…

Интересное устройство – жк дисплей, литиевая батарейка, аудиоразъем (зачем от там?)…

Вот виновник – литиевый элемент питания ER14505, 3,6 вольт.

Его можно найти в некоторых магазинах торгующих электронными компонентами

Напряжение хоть и маленькое, но есть. Скорее всего при отключении элемента от платы (хотя дисплей и ничего уже не показывает) произойдет сброс показаний, возможно и каких либо коэффициентов. Лучше не рисковать.
Я сделал так:

Выпаиваем старый элемент – схема не остается без питания

Показания и настройки сохранены. Счетчик вновь работает)))
Собираем в корпус:

ustanovka-grand-1,6

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Замена батарейки газового счетчика Гранд-1,6 Но даже если вы поступили вполне законопослушно и вызвали газовщиков сразу же после обнаружения поломки, есть вероятность того, что вам насчитают плату за газ по нормативу о последней даты проверки. Спрашивайте, я на связи!

Выбираем газовый счетчик Гранд: особенности, характеристики
