Контроллер для электровелосипеда 36/48 В 18 А 350 Вт
Пожалуй самый простой бюджетный контроллер для электровелосипеда мощностью 350 Вт с моторколесом (BLDC двигателем). Средняя цена около 700 руб. с доставкой из Китая. Несмотря на дешевизну он вполне надёжный и функциональный.
- Питание от батарей с номинальным напряжением 36В, 48В
- Возможна работа моторколеса как с датчиками Холла, так и без них
- Автоматическое определение фазового угла датчиков Холла 60/120 градусов
- Номинальная мощность 350 Вт
- Максимальный ток 16-18A
- 6 FET транзисторов
- Размеры 10.3x7x3.5 см
Назначение проводов
- Три толстых провода на двигатель / желтый, синий, зеленый (три фазы мотора)
- Два толстых провода / красный “+”, черный “-” на батарею и тонкий красный – на “зажигание”, при его подключении на красный толстый провод включается контроллер
- Пять проводов на датчики холла / красный “+5В”, черный “-“, желтый, синий, зеленый – сигналы с датчиков
- Провод на датчик тормоза (при замыкании на “-” отключается двигатель)
- Выход сигнала скорости (дублирует сигнал одной из фаз, напряжение +5В)
- Три провода на ручку газа / красный “+5В”, черный “-“, зеленый “сигнал 0,8 … +4,2 В”
- Два провода на переключатель максимальной скорости (душилка) мощность при этом не меняется. Три уровня:
- 100% – ни один из проводов не подключен к “-“,
- 75% – синий провод подключен к “-“,
- 120% – черный провод подключен к “-“
- Два белых провода – “обучение”
Контроллер работает с ручками и курками газа на датчике Холла. Здесь собраны некоторые из них.

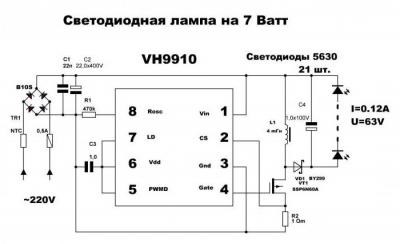

Схема драйвера для светодиодов 220
Обучение контроллера
При обучении необязательно, чтобы батарея была заряжена полностью. Ему достаточно любого значения из диапазона возможного напряжения. У батарей номиналом 36 В этот диапазон 30…42 В, у батарей 48 В – 39…54,6 В. Так как напряжение 48-ми вольтовой батареи при низком заряде залазит в область напряжений батареи 36-ти вольт, нужно её подзарядить перед обучением хотя-бы до 43 вольт.
- Нужно вывесить колесо, чтобы оно могло свободно вращаться
- Соединить два провода обучения
- Подключить батарею
- Включить “зажигание” (красный тонкий провод на + батареи)
- Если колесо вращается в верном направлении – выключаем “зажигание” и разъединяем провода обучения. Обучение закончено
- Если колесо вращается не в ту сторону, размыкаем провода обучения и соединяем снова, направление вращения изменится, выключаем “зажигание” и разъединяем провода обучения. Обучение закончено
Применение
Недавно я закупил много различных светодиодов на 1W, 3W, 5W, 10W, 20W, 30W, 50W, 100W. Все они низкого качества, для сравнения их с качественными. Чтобы всю эту кучу подключить и запитать у меня есть блоки питания от ноутбуков на 12 В и 19V. Пришлось активно полистать Aliexpress в поисках низковольтных светодиодных драйверов.
Были куплены современные повышающие преобразователи напряжения DC DC и понижающие, на 1-2 Ампера и мощные на 5-7 ампер. К тому же они отлично подойдут для подключения ноутбука к 12В в автомобиле, 80-90 ватт потянут. Они вполне подойдут в качестве зарядного устройства для автомобильных аккумуляторов на 12В и 24В.
В китайских интернет-магазинах стабилизаторы тока немного подороже стабилизаторов напряжения.
Популярными микросхемами для повышающих импульсных стабилизаторов стали:
Стабилизаторы обозначаются таким образом AC-DC, DC-DC. АС – это переменный ток, DC – это постоянный. Это облегчит поиск, если указать в запросе.
Делать DC DC повышающий преобразователь своими руками не рационально, потрачу слишком много времени на сборку и настройку. У китайцев можно купить за 50-250руб, эта цена включает и доставку. За эту сумму получу почти готовое изделие, которое можно максимально быстро доработать.
Данные импульсные ИМС используются совместно с другими, написал характеристики и datasheet к популярным ИМС для питания TL431, LM358, LM494, LM317.
Схема простого терморегулятора на LM358
- 1. Применение
- 2. Популярные преобразования
- 3. Повышающие преобразователи напряжения
- 4. Примеры повышателей
- 5. Tusotek
- 6. На XL4016
- 7. На XL6009
- 8. MT3608
- 9. Высоковольтные на 220
- 10. Мощные преобразователи
Популярные преобразования
Стабилизаторы-повышатели классифицируются на низковольтные и высоковольтные от 220 до 400 вольт. Конечно есть готовые блоки с фиксированным значением повышения, но я предпочитаю настраиваемые, у них более широкий функционал.
Рассмотрим 4 модели, которые у меня есть в наличии. Тратить время на фото не стал, взял и продавцов.
Будьте бдительны, не все имеют защиту от короткого замыкания, перегрева, перегрузки и неправильного подключения.
Реальная мощность зависит от режима, в спецификациях указывают максимальную. Характеристики конечно у каждого производителя будут отличаться, они ставят разные диоды, дроссель мотают проводом разной толщины.
Цвета светодиодов

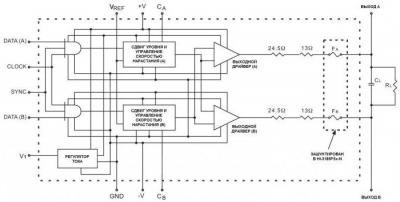

Всего можно выделить два типа драйверов для светодиодов:
- Импульсные. С помощью таких устройств создаются в выходной части устройства высокочастотные импульсы. Функционирование основывается на принципах ШИМ-модуляции. Среднее значение тока зависит от коэффициента заполнения (отношения длительности одного импульса к частоте его повторения). Ток на выходе меняется за счет того, что коэффициент заполнения колеблется в интервале 10-80%, а частота остается постоянной.
- Линейные – типовая схема и структура выполнены в виде генератора тока на транзисторах с р-каналом. С их помощью можно обеспечить максимально плавную стабилизацию питающего тока в случае, если напряжение на входе неустойчиво. Отличаются дешевизной, но у них малая эффективность. При работе выделяется большое количество тепла, поэтому можно использовать только для маломощных светодиодов.
Импульсные получили большее распространение, так как у них КПД намного выше (может достигать 95%). Устройства компактные, диапазон входного напряжения достаточно широкий. Но есть один большой недостаток – высокое влияние различного рода электромагнитных помех.
Малогабаритный вольтметр — амперметр DSN-VC288. — Радиомастер инфо
- SW – подключение выходного коммутатора.
- GND – отрицательный вывод источников питания и сигнала.
- DIM – регулятор яркости.
- CSN – датчик входного тока.
- VIN – положительный вывод, соединяемый с источником питания.
Разновидности диммируемых драйверов
- Подключаются между БП и источником света. Они позволяют управлять энергией, которая поступает на LED-элементы. В основе конструкции находятся ШИМ-модуляторы с микроконтроллерным управлением. Вся энергия идет к светодиодам импульсами. От длины импульсов напрямую зависит энергия, которая поступит на светодиоды. Такие конструкции драйверов применяются в основном для работы модулей со стабилизированным питанием. Например, для лент или бегущих строк.
- Второй тип устройств позволяет проводить управление блоком питания. Управление производится при помощи ШИМ-модулятора. Также изменяется величина тока, который протекает через светодиоды. Как правило, такие конструкции применяются для питания тех устройств, которым необходим стабилизированный ток.
Нужно обязательно учесть тот факт, что ШИМ-регулирование плохо влияет на зрение. Лучше всего использовать схемы драйверов для питания светодиодов, в которых регулируется величина тока. Но вот один нюанс – в зависимости от величины тока свечение будет различным. При низком значении элементы будут излучать свет с желтым оттенком, при увеличении – с синеватым.
