Что представляет собой индикатор
Вариативность последовательности действий разнообразна и зависит от размера и внутреннего устройства отдельного прибора, его дополнительной комплектации.

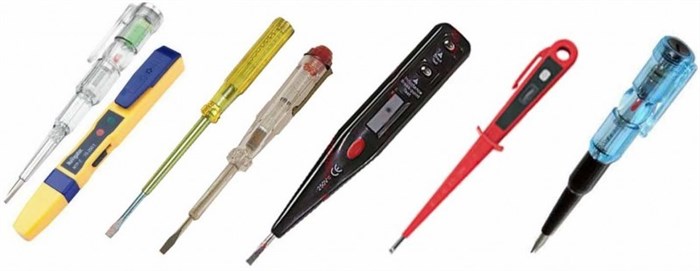

Спрос рождает предложение, и растущая популярность мобильных определителей тока в сети обусловило появление на рынке множества типов индикаторов напряжения:
Отвертка с неоновыми лампами. Данная модель простая и дешевая, но их популярность объясняется минимальным набором самых необходимых функций: проверка наличия напряжения в сети и выявление фазы, нуля. Явный “минус” – порог срабатывания в 50-70 Вольт.
Цифровой индикатор напряжения. Схож с предыдущим, но имеет неоспоримое преимущество – возможность измерения существующего в сети напряжения. Соответствующее значение появляется на табло, однако стоит помнить о погрешности в 5-10 Вольт.
Многофункциональный определитель. Дополнительно оснащен транзистором и автономным блоком питания, что позволяет фиксировать фазу, проверять работоспособность цепей, регистрировать обрыв, замыкание, даже если в сети менее 60 Вольт.
Бесконтактный индикатор напряжения. С его помощью можно находить фазу сквозь стены, корпус автомобиля, то есть при отсутствии непосредственного проводника.

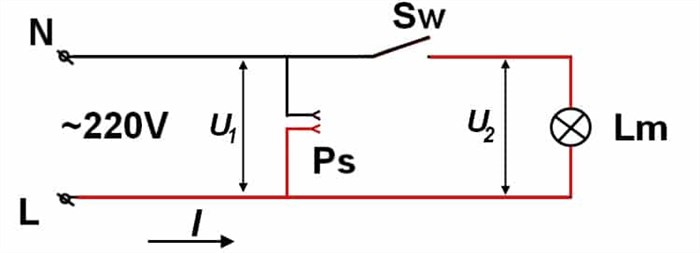

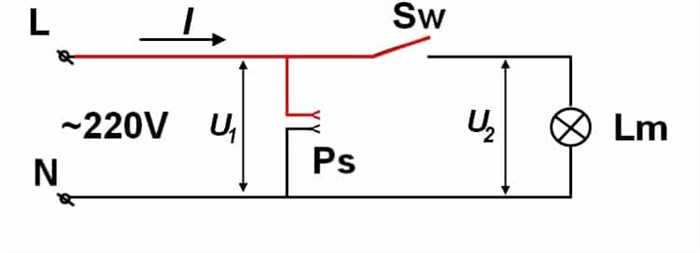

Индикатор напряжения: 90 фото простых и надежных индиакторов
- подтверждается отсутствие в сети питания;
- устанавливается место разрыва в проводке;
- определяется нахождение проводов в стене;
- проверяется работоспособность розетки, выключателя, автомата, пробки после монтажа, ремонта.
Виды индикаторов
Самая простая и распространенная это пассивная отвертка индикатор. С ее помощью можно узнать есть или нет напряжение в цепи. Основным достоинством данного вида отвертки является то, что индикатор показывает наличие либо отсутствие напряжения после прикосновения к контакту.
На рукоятке расположен контакт, который необходимо зажимать, когда подносим к проводнику. Результат наличия тока показывает неоновая лампа, встроенная в рукоять.
Электрики редко используют этот вид индикатора напряжения сети из-за низкой функциональности. Такой вид индикаторов больше подходит для домашнего пользования.
Как пользоваться индикатором напряжения — принцип работы и особенности индикации
- Световое оповещение — сигнал подается свечением лампочки.Определяет наличие тока только при контакте.
- Бесконтактное оповещение при низкой чувствительности — прибор выявляет наличие тока на небольшом расстоянии.
Мультиметр
Еще одним типом индикаторов напряжения является мультиметр. Это универсальное устройство измеряющее силу тока, напряжение, частоту, емкость и т.д. Мультиметр измеряет с точностью до тысячных единиц.
Другие виды индикаторов
Кроме классической схемы неонового пробника есть еще несколько индикаторов. Некоторые из них не предназначены для проверки сетевого напряжения, но зато позволяют прозванивать проводку на целостность и отыскивать обрывы и плохие контакты. Есть и устройства со многими функциями.
На светодиоде

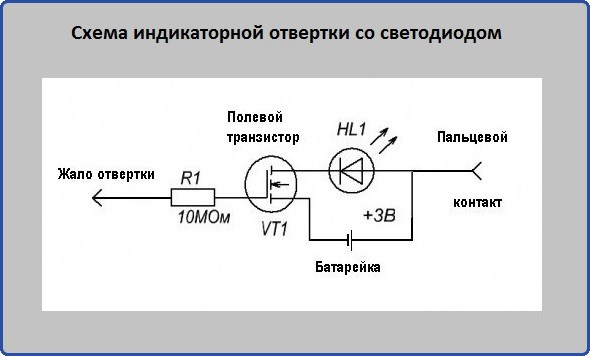

Часто в отвертку на светодиоде встраивается батарейка и это позволяет использовать ее как прозвонку для обесточенных цепей. Индикаторная отвертка на батарейках может содержать простейший электронный усилитель на полевом транзисторе. В цепи его затвора включен щуп — лезвие отвертки или шило.
Светодиод включается последовательно с батарейкой через канал полевого транзистора. Очень слабый ток, протекающий через затвор транзистора и затем емкость изолированной рукоятки в тело человека, открывает канал полевого транзистора. Ток усиливается в сотни раз и этого оказывается вполне достаточно для загорания светодиода.
Такой индикатор годится для прозвонки проводов и выключателей. С его помощью можно даже обнаружить фазу проводки в стене, если есть напряжение. Полевой транзистор реагирует на ничтожный ток, протекающий через емкость его затвора, то есть пробник с ним способен обнаружить слабые электрические поля рассеяния от электропроводки.
Если требуется прозвонить провод или исправность замкнутого выключателя то один его конец нужно подсоединить к щупу, а другой к «пятачку» на торце отвертки. Загоревшийся светодиод покажет целостность цепи, значит, обрывов нет и контакты в исправном состоянии.
ВНИМАНИЕ! Не рекомендуется таким образом проверять катушки и электромоторы. Напряжение самоиндукции может повредить пробник с полевым транзистором и даже простой пробник со светодиодом. Для подобных целей лучше использовать мультиметр в режиме прозвонки.
Электронный индикатор
Электронный индикатор содержит миниатюрную батарейку, электронный чип и ЖКИ дисплей. Он также может содержать светодиоды двух цветов и зуммер («пищалку»). С его помощью можно измерять даже температуру.
Звуковая отвертка издает сигнал, что очень удобно, так как взгляд не отвлекается, и особенно при ярком освещении, когда свечение неонового индикатора или светодиода может быть незаметно. Инструкция к прибору поясняет как найти фазу или выполнить другие проверки.
Мультиметр
Вот несколько простых примеров, что можно сделать с его помощью, например, как проверить розетку мультиметром.
- Выключим автомат линии, питающей розетку!
- Установим переключатель мультиметра в положение прозвонки.
- Подключим один щуп к клемме заземления розетки.
- Подключим второй щуп к шине заземления.
- Если есть звук, значит, провод PE от розетки исправен.
ЛАБОРАТОРНЫЙ БП С ИНДИКАЦИЕЙ НА МИКРОКОНТРОЛЛЕРЕ
- Установим переключатель мультиметра в положение измерения переменного напряжения на пределе 700 В.
- Убедимся, что один щуп прибора подключен к клемме Общ. (Common), а второй к клемме V. Это очень важно!
- Подключим один щуп к одному гнезду розетки, а второй — ко второму. Прибор должен показать действующее значение напряжения 200 — 230 вольт.
Самодельные устройства
Если же проверить электрическую цепь на наличие напряжения нужно срочно, и нет времени возиться с паяльником и сложной конструкцией, можно применить еще более простой способ. Для него понадобится только лампочка от стартера и достаточно высокоомный резистор. К одному из контактов лампы прикручивается резистор и самодельный индикатор напряжения готов!
Достаточно лишь взяться за контакт резистора (другим контактом он прикручен к лампе), а свободный контакт лампы выступит в качестве жала данной самоделки. Им нужно дотронуться до проверяемого кабеля. Если провод находится под напряжением, лампочка загорится. Данный пробник подойдет в качестве временного средства, когда под рукой не окажется магазинного тестера.
Электронные индикаторные инструменты
- сама схема, в нашем примере используется LM 3914;
- диодная планка, рассчитанная на 10 сегментов, можно использовать Kingbright DC-763HWA;
- блок питания с возможностью регулировки от 10 до 15 вольт;
- резисторы.
Схемы индикатора напряжения своими руками
Основная функция индикатора напряжения в быту – определить целостность электросети. Для радиолюбителя важна возможность определить параметры и прозвонить даже неработающие электроприборы. Своими руками можно сделать только первый тип индикаторов. Опытный радиолюбитель может сделать индикатор, позволяющий прозванивать провода.
В быту часто используются самодельные пробники (контрольки), реже – мультиметры. Контролька – это лампочка накаливания в патроне, провода выполняют роль щупов. Она позволяет не только определить наличие/отсутствие тока, но и вольтаж по яркости свечения. Сделать что-то подобное со светодиодной лампой не получится.
Мультиметр позволяет определить все параметры сразу, так как выполняет функции вольтметра, амперметра и омметра. Им можно определить емкость конденсаторов, проверять транзисторы и диоды. Такой прибор сделать нельзя, его нужно купить.
