Индикаторы выходной мощности усилителя
Приводимые далее схемы предельно упрощены. Оборотная сторона этой простоты — необходимость подбора элементов при настройке. Это вполне оправдано при «штучном» изготовлении, но к серийному производству эти схемы малопригодны.
Поскольку простые схемы стрелочных индикаторов не требуют питания, их можно подключить к выходам усилителя по схеме «mixed mono», что позволяет несколько сократить число деталей (рис.1).
Недостаток схемы — малый динамический диапазон, не превышающий 10 дБ. Для магнитолы этого хватит, но при работе с усилителем большой мощности стрелка будет отклоняться лишь на пиках сигнала. В этом случае лучше применить схему, показанную на рис.3.
Динамический диапазон такого индикатора можно легко довести до 20 дБ, для дальнейшего расширения динамического диапазона уже требуется специальная схема управления с логарифмическим усилителем, а такая схема уже выходит за рамки простейших.
Простейший индикатор на светодиодах (рис.4) не содержит активных элементов и в питании поэтому не нуждается. Подключение — к магнитоле по схеме «mixed mono» или с разделительным конденсатором, к усилителю — «mixed mono» или напрямую.
Схема предельно проста и не требует налаживания. Единственная процедура — подбор резистора R7. На схеме указан номинал для работы со встроенными усилителями головного устройства. При работе с усилителем мощностью 40. 50 Вт сопротивление этого резистора должно быть 270. 470 Ом. Диоды VD1. VD7 — любые кремниевые с прямым падением напряжения 0,7. 1 В и допустимым током не менее 300 мА.
Для улучшения работы необходим индикатор со схемой управления. Помимо большей свободы в выборе светодиодов можно простыми средствами сформировать шкалу любого типа — от линейной до логарифмической, или «растянуть» только один участок. Схема индикатора с логарифмической шкалой приведена на рис. 5. Пунктиром показаны необязательные элементы.
Эту схему можно несколько упростить, при этом в качестве побочного эффекта появляются новые свойства, весьма полезные для наших целей (рис.6).
Слегка модернизировав эту схему, получим другие свойства (рис.7). В этой схеме в отличие от ранее рассмотренных, нет светящейся «линейки». В каждый момент времени светится только один светодиод, имитируя движение стрелки по шкале. Поэтому потребление энергии минимально и в этой схеме можно применить маломощные транзисторы. В остальном схема не отличается от рассмотренных ранее.
Индикаторы, потребляющие ток менее 150. 200 мА вполне можно питать от выхода Remote головного устройства. Напряжение там на 0,5. 1 В меньше, чем в бортовой сети, но это на работе устройства никак не скажется. Если же потребляемый индикатором ток больше, придется использовать маломощное реле (РЭС-55, РЭС-10) или собрать электронное реле по схеме рис.8.
Для светодиодного индикатора мощности больше подойдет следующая схема (рис.10).
Если пойти этим путем дальше, можно поставить еще и термометр, измеряющий температуру усилителя (или водителя). Так что пока остановимся на этом.
Индикаторы уровня сигнала: описание, принцип работы и фото
Принципиальная схема
Схема до безобразия проста и состоит из одинаковых ячеек, каждая из которых настроена на индикацию нужного уровня напряжения на выходе УНЧ. Вот схема на 5 ячеек индикации:
Рис. 2. Схема индикатора выходной мощности УНЧ на транзисторах КТ315 и светодиодах
Выше приведена схема на 5 ячеек индикации, клонировав ячейки можно получить схему на 10 ячеек, как раз такую я и собирал для своего УНЧ:
Рис. 3. Схема индикатора выходной мощности УНЧ для 10 ячеек (кликни для увеличения)
Конденсатор С1 нужен для того чтобы при очень большой амплитуде сигнала сохранялась плавность выключения ячеек, а конденсатор С2 реализовывает задержку свечения последнего светодиода на некую долю секунды, чтобы показать что достигнут максимальный уровень сигнала — пик. Первый светодиод обозначает начало шкалы и поэтому светится постоянно.
Индикаторы выходной мощности усилителя

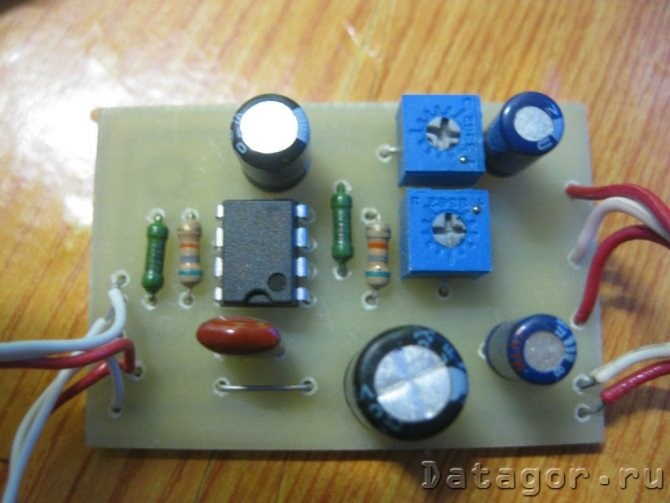

↑ Фотографии собранного индикатора:
Как видно на фото, требуется установить SMD-резисторы на платах со светодиодами, на каждой — 56 кОм и 22 кОм.

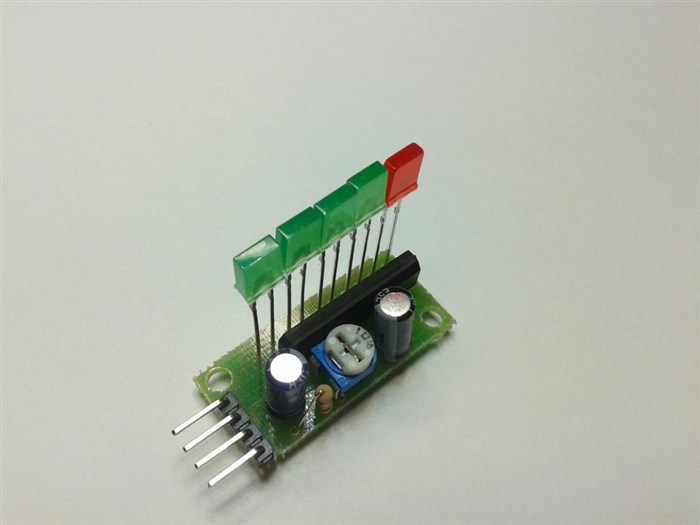

Светодиодный индикатор уровня звука на lm3915
Соберём индикатор громкости на светодиодах с применением компараторов на lm3915.
На вход 5 поступает анализируемый сигнал, его амплитуда должна быть 10В. Для сопряжения амплитуды входящего сигнала нам потребуется транзисторный ключ. На его базу через резисторный делитель напряжения на R5 поступает анализируемый сигнал.

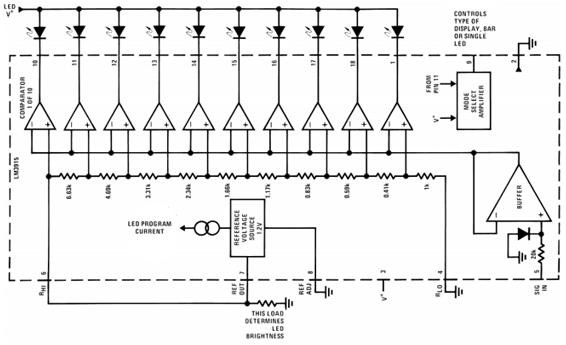

Логическая структура lm3915
Индикатор звука на lm3915 может работать в двух режимах индикации – «точка» и «столбик». В первом случае загорается светодиод соответствующий текущему уровню сигнала, во втором – все светодиоды от нуля до текущего уровня. Переключение режимов индикации осуществляется через переключатель между общим проводом и входом «9».
Измеритель уровня — The virtual drink — LiveJournal
Нестандартное применение
Индикатор с применением lm3914 можно использовать в качестве компактного тестера малогабаритных батареек и аккумуляторов.
Напряжение питания такой схемы от 5В до 12В. Удобно питать от «Кроны» либо четырёх батареек ААА.
Конденсатор С1 — 50 мкФ 25В, подтягивающий резистор R1 – 1Мом. R2, R3 – по 4,7-5кОм. Диапазон измерений у схемы 1В с градацией 0,1В. R2 регулирует диапазон измерений, R3 – ток светодиодов. Если отключить выход 9, индикация будет «столбиком», но питающее элементы быстро разряжаются.
Здравствуйте. Закончились праздники и можно снова приступить к работе. Наверное, многие уже видели наши фотографии светодиодного индикатора уровня — столбики на умных светодиодах WS2812B . Решил в более полном объёме поведать о столбиках. Тем более, что коллеги смотрят на меня непонимающим взглядом: прикольная штуковина, а мало кто о ней знает. Надо исправлять.
Вскоре после этого, появилась разработка индикатора уровня интереснее предыдущей:
А почему мы пишем программу под какой-то малоизвестный Arm контроллер? Подумали и взяли отладочную плату на микроконтроллере STM8S105C6T6:
Всё запустилось без проблем. На этот раз код был прозрачен, поэтому оптимизирован. Было несколько режимов работы столбика, но алгоритмы отработаны не до конца, и, тем не менее, индикатор уровня нам уже нравился. Вот только что делать с этой охапкой проводов, кому она нужна, и кто её захочет подключать? Надо что-то придумать.
Решение у нас было, но в этот раз до его реализации мы не добрались. Потому что однажды – это был обычный четверг – случилось следующее: ещё один мой, не менее ценный, коллега Денис В. произнёс свою коронную фразу: » Смотрите, какую я прикольную штуку нашёл «! Это была лента на умных светодиодах WS2812B:
Ей для подключения необходимо всего 3 провода (сигнал, питание 5 В и общий провод). Круто, прощай охапка лишних проводов – подумали мы и заказали ленту на пробу:
P.S. Появилось и ещё одно развитие столбиков. То самое решение, которое на время отложилось из-за находки WS2812B, но, благодаря ей, модернизировалось и упростилось. Оно позволит использовать любые обычные светодиоды (одноцветные и RGB) и более мощное освещение: даже прожекторы. Более того, столбики — это малая часть того, что может появиться из нашей идеи. Об этом как-нибудь в другой раз.
P.P.S. В следующей записи будет показана схема подключения линии аудиосигнала к индикатору уровня . А те, кому интересно и уже не терпится увидеть, какие у нас получились столбики, могут посмотреть этот видеоролик:
