Как определить фазу и ноль с помощью приборов и без них

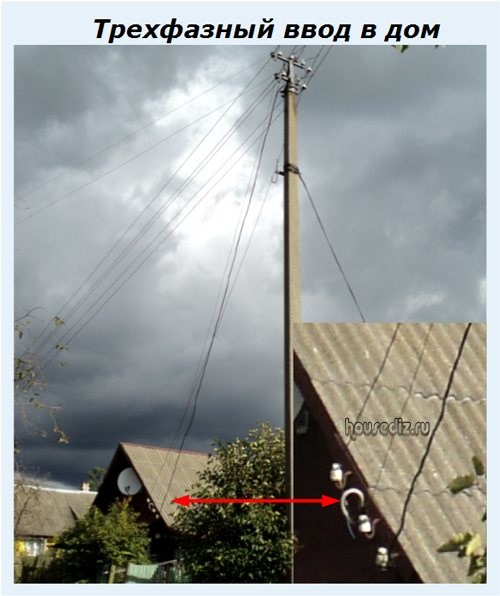

При подключении домашней сети в первую очередь важно правильно вычислить фазный контакт. Такая необходимость возникает в следующих ситуациях:
- При подсоединении выключателей – данное коммутационное устройство должно разрывать фазный провод. Если его установить на нулевом проводнике, прибор будет выполнять свои функции. Но в этом случае при выключенном устройстве патрон лампы будет находиться под напряжением, что не безопасно при замене осветительного элемента.

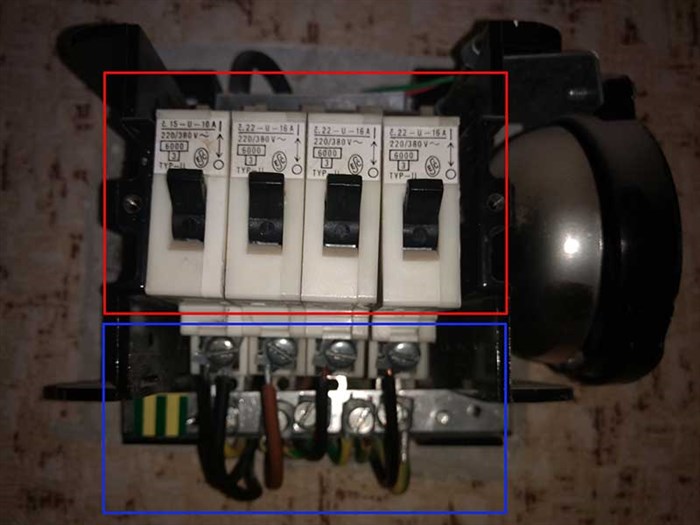

- При монтаже автоматов – чаще всего в быту применяются одноконтактные автоматические выключатели, размыкающие только фазу. Ноль при этом остаётся постоянно замкнутым. Если автомат установлен на нулевой провод, сеть останется под напряжением после выключения устройства, в результате чего оно не будет выполнять предусмотренные функции.
Для исключения ошибок, потребителю важно правильно определить, какой из проводов является фазным.
Две фазы в розетке: почему индикатор показывает фазу на обоих проводах
- При поочерёдном прикосновении к двум контактам из трёх определяются фазный и нулевой провода. В этом положении лампа будет гореть.
- Далее изменяется положение одного из проводников.
- Если лампа погаснет (одновременно может сработать защитный автомат, при его наличии), значит, отсоединён фазный контакт, а подсоединены нулевой и заземляющий.
- При отсутствии защитного автомата, лампа может продолжать гореть при двух положениях одного из контактов. Это означает, что один из них – ноль, второй – земля. Чтобы правильно их идентифицировать, необходимо отсоединить клемму заземления на вводном кабеле и повторить подсоединение контрольной лампы к каждому из контактов. Лампа не будет гореть на заземляющем проводе.
Способы определения
Существуют следующие способы определения принадлежности подведённых проводов:
Определение с помощью приборов
Наличие специальных приборов позволяет владельцу точно идентифицировать фазный контакт, избавив себя от неприятных ситуаций.
С помощью мультиметра
Мультиметр – аппарат, позволяющий измерить основные характеристики сети. Помимо остальных функций, с его помощью не составит труда определить фазный контакт. Это можно сделать в любом месте – в розетке, коробке, распределительном щите и пр.
- установить регулятор на положение, предусматривающее измерение переменного напряжения. В этом случае доступный диапазон для прибора находится в пределах от 1 до 200 или до 750 В. Поскольку бытовому потребителю подаётся 220 В, следует выбрать вторую из указанных позиций (обозначение на лицевой панели АСV с числом 750);
- один щуп прикладывается к контакту, второй – зажимается пальцами. На экране будет отображено значение напряжения, по величине которого не составит труда определить принадлежность данного провода (от 0 до 15 В – нулевой, до 230 – фазный).
Не обязательно зажимать второй щуп пальцами. Можно притронуться к стене недалеко от розетки или к заземлённому контакту.
Зная фазный контакт, не составит труда отличить землю от рабочего нуля. Для этого, при указанном выше положении переключателя, необходимо один щуп положить на фазный провод, прикоснувшись поочерёдно к двум другим. На земле величина напряжения, отображаемая прибором, будет выше.
Подобные измерения можно выполнить любым бытовым приборов. Даже самые дешёвые модели вполне подойдут для указанных целей. Точности их измерения будет вполне достаточно.
Индикаторной отвертки
Индикаторная отвёртка не позволяет замерить величину напряжения, но она сигнализирует о наличии фазы световым сигналом индикатора.
Если провод фазный, индикатор загорится. В противном случае сигнала не будет. Индикаторная отвёртка особенно удобна при проверке розеток, поскольку легко проникает внутрь данного коммутационного устройства.
Последовательность определения фазы индикаторной отверткой
Функционирование этого прибора возможно, благодаря наличию внутри корпуса следующих составных частей:
Указанный способ намного проще, чем использование мультиметра. Также данное устройство стоит намного дешевле. Недостаток его применения в вероятности ложного срабатывания при реакции на наводимые токи. Также, с помощью индикаторной отвёртки не получится отличить ноль от земли.
Определение без приборов
В некоторых ситуациях можно обойтись без электрических приборов. Но такие способы не гарантируют стопроцентной точности, поскольку не исключена ошибка исполнителей при выполнении монтажных работ и подаче напряжения.
ИНДИКАТОРНАЯ ОТВЕРТКА С БАТАРЕЙКОЙ – АКТИВНАЯ
Индикаторы со встроенными элементами питания позволяют не только найти Фазу в сети, но и прозвонить провода чтобы оценить их целостность, определить место обрыва в проводниках, проверить предохранители, диоды и даже обнаружить в стене скрытую проводку.
Как я писал выше, обычная индикаторная отвертка, без батарейки, работает лишь от внешнего напряжения, именно оно заставляет лампу внутри корпуса светиться.
Пробник с батарейкой, лишен этого недостатка и за счет внутреннего элемента питания, может и принимать электрический сигнал, и генерировать его, что и делает возможным не только определение внешнего напряжения, но и проверку рабочего ноля или заземления, а также, например, прозвон проводников.
Конструкция активной индикаторной отвертки:
Конструкция в целом схожа с обычным индикатором, но добавляется ряд элементов и в первую очередь это батарейки.
Как пользоваться индикаторной отверткой и зачем она нужна
КАК ПРОЗВОНИТЬ ПРОВОДА ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Индикатор с батарейкой позволяет проверить провода на целостность. Для демонстрации это функции, нужен кабель или провод и доступ до его концов.
Еще одной полезной функцией активного индикатора, является поиск обрыва в проводе, находящемся под напряжением или поиск проводки в стене, если она находится неглубоко (в среднем +/- 20мм). И все потому, что индикаторная отвертка с батарейкой способна улавливать электромагнитное поле, возникающее в проводниках при протекании электрического тока.
Еще раз стоит сказать, что это работает лишь на проводах под напряжением! Если вы хотите найти место обрыва в обесточенном проводе, сперва пропустите по нему ток.
При поиске обрыва в проводах, необходимо взяться за щуп индикаторной отвертки голой рукой, а обратным концом с контактной площадкой, вести вдоль обследуемого объекта, в местах где на проводнике будет напряжение – лампа будет светить, в месте обрыва и дальше – потухнет.
Тот же принцип работы и при поиске скрытой проводки. Если электрический кабель неглубоко и отвертка улавливает его электромагнитное поле, вы можете узнать, как он проложен, например, до розетки. Это очень удобно, особенно когда вешаете полку или крепите телевизор.
Чтоб определить как в стене проложены провода с помощью активного индикатора достаточно, взявшись за щуп, голой рукой, водить по стене, вокруг розетки, там, где идут кабели – диод будет светиться.
Индикаторная отвертка должна быть обязательно у любого домашнего мастера в наборе инструментов, это самый простой и эффективный способ определения наличия переменного напряжения бытовой сети, довольно частого этой информации уже достаточно, а для всего остального есть мультиметр.
Есть вопросы, комментарии или предложения — оставлйте, буду рад ответить всем !
