Индикаторная отвертка: типы индикаторов, как пользоваться светодиодным индикатором
Индикатор – это устройство, контролирующее состояние физического процесса и визуально отражающее его изменения. Довольно часто данный инструмент называют «отверткой электрика». С этим не поспоришь: у каждого специалиста, занимающегося прокладыванием электрических кабелей или ремонтом электрооборудования, такое приспособление есть.
Принцип работы индикаторной отвертки довольно прост и состоит в следующем:
- жало устройства касается запитанной электропроводки;
- проходящий ток засвечивает лампочку;
- резистор путем создания значительного сопротивления снижает напряжение;
- через сенсорный контакт с телом человека ток уходит в землю.
Стоит обратить особое внимание на то, что проходящее через тело человека напряжение неощутимо и совершенно безопасно для жизни и здоровья. Устройство не требует владения никакими специальными навыками при его применении.
Индикаторная отвертка: что показывает
- Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
- Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
- Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

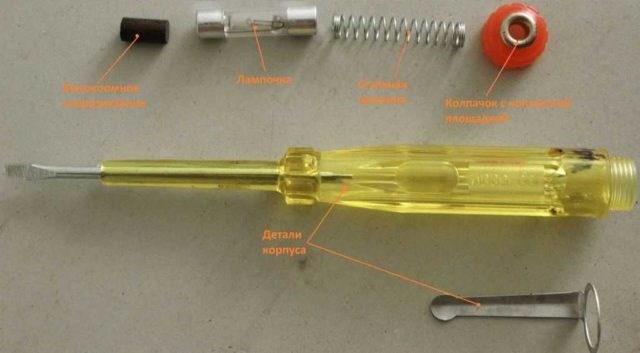

Схема индикаторной отвертки: основные элементы прибора
Инструмент имеет небольшие размеры, форму, удобную для захвата ладонью. К основным элементам, составляющим конструктивное устройство индикаторной отвертки, относятся:
- пластиковый корпус, состоящий из рукоятки и наконечника, в последнем размещается жало;
- резистор;
- индикаторная лампочка (светится при напряжении, превышающем 50 вольт);
- металлическая пружина для выдвижения жала;
- металлическая пластина для обеспечения контакта с телом человека.
Выше перечислены основные детали, которые характерны для простейших приборов. Чтобы понять, как пользоваться отверткой-тестером, следует изучить устройство инструмента, которое может отличаться в зависимости от типа изделия. Например, промышленностью выпускаются приборы со светодиодными лампами, звуковой индикацией, с дополнительной платой, обеспечивающей переключение разных режимов.
На заметку! При выборе отвертки стоит учесть, что индикация будет более заметна у устройства со светлым или полупрозрачным корпусом, особенно если прибор применяется в хорошо освещенном помещении.

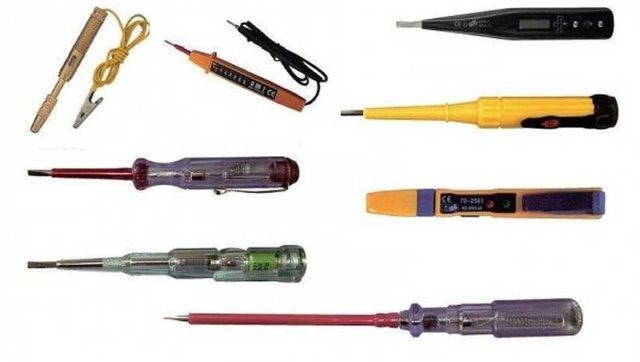

Модели и их способности
Давайте вместе рассмотрим некоторые модели пробников и их способности.
Индикатор safeline – относится к многофункциональным приборам, в одном устройстве объединены пять функций. Ей можно определить фазу, найти скрытую проводку (пользуемся бесконтактным способом обнаружения тока), найти повреждение в кабеле, можно проверить цела ли цепь и само собой проверить полярность элементов питания.
Отвертка индикаторная stayer – относится к типу универсальных тестеров. Она пригодится для тестирования наличия постоянного и переменного тока в автотранспорте, бытовых приборах и многих других. Она проводит прозвонку не только световой, но и звуковой индикацией.
Ms 18 – это классический индикатор с пятью функциями.
6885 48ns – это звуковой тестер фирмы Ресанта. Относится к самым простым и наиболее распространённым устройствам для контактного и бесконтактного определения наличия напряжения в сети.
Индикаторная отвертка iek. Несмотря на то, что данный экземпляр собран в Китае, он достаточно хорошо себя зарекомендовал. Его качество и эффективность на достаточно высоком уровне.
Отвёртка имеет переключатель режимов работы, которых насчитывается три вида. Оснащена двумя светодиодами для сигнализации. Красного и зелёного цвета. Контактная пластина расположена на боку корпуса. Защитный колпачок закрывает жало инструмента. Оснащено динамиком для звуковой индикации. Кроме того, есть фиксатор для транспортировки.
В последнее время на рынке появились индикаторные отвёртки с ЖК дисплеями. Они не только сигнализируют светом или звуком, но и показывают величину напряжения. Боковая кнопка прибора позволяет переключать режимы.
На примере данных моделей мы рассмотрели, как работает индикаторная отвертка.
Индикаторная отвертка: типы индикаторов, как пользоваться светодиодным индикатором
- Определение напряжения при контактном тестировании. При этом загорается лампочка.
- Тестирование бесконтактное с низкой чувствительностью. Тоже загорается зелёный индикатор.
- Бесконтактное тестирование с высокой чувствительностью.
Как правильно пользоваться индикаторной отверткой
Определяем утечку
Как найти повреждение провода
Как определить фазу и ноль индикаторной отверткой
Проверить удлинитель
При проверке переноски всё обстоит несколько сложнее. Для начала нужно отключить его от питания. Далее закорачиваем цепь. Делаем перемычку из провода и ставим её между гнездами любой из розеток. Дальше проще. Берем один из концов вилки, а ко второму прикасаемся жалом. Если горит индикатор, то все нормально, а уж если не г – стало быть переноска не работает.
Ищем скрытую проводку
Электронной индикаторной отвёрткой можно найти и скрытую проводку. Однако следует учитывать, что она не дает высокой точности в определении. Погрешность составляет примерно 15-20 сантиметров. Но даже это показывает безопасную зону для работы. Кроме того, отвертка не позволит обнаружить экранированный и обесточенный провод.
Как проверить индикаторную отвертку
Как правильно пользоваться такой отверткой
Также недопустимо механическое воздействие. Уровень влажности указан на приборе. Чтобы проверить целостность, жало необходимо подвести к участку цепи. Далее нажимается кнопка проверки и важно дождаться результата на панели индикации либо дисплее. Если рассматривать розетку, штырь помещается в зажим. На отвертке имеется кнопка, которая проверяет показатель напряжения.
Интересно! Модификация с неоновой лампочкой является наиболее простой. Когда она не горит, значит, фаза отсутствует.
Выше рассмотрены разновидности индикаторных отверток. Показано, как они работают, есть правила использования. При подборе учитывается разнообразие товаров, характеристики, количество функций.
Для чего она нужна и как работает
Прозвонка кабеля и поиск повреждения
