Из Какого Металла Сделаны Изоляторы на Лэп Проектирование воздушных лэп

Как определить напряжение лэп по внешнему виду и количеству изоляторов

  1. На ВЛ-110 кВ кабели крепятся к изоляционным гирляндам из шести или семи элементов.
  2. На ВЛ-150 кВ изоляторов всегда восемь или девять.
  3. На линии ВЛ-220 кВ провода крепятся к изоляторам из 10-40 элементов.

На этих линиях каждый проводник разных фаз располагаются отдельно. Безопасное расстояние до рабочих частей – полтора-два метра, но желательно не приближаться и не производить никаких работ на участке в 20-25 метров от опор в обе стороны.

  1. ВЛ-330 кВ – к каждой группе изоляторов минимум по четырнадцать, а провода крепятся к ним парами – по два на каждую фазу.
  2. ВЛ-500 кВ можно узнать по длинным гирляндам из двадцати подвесных изоляторов нескольким ярусам кабелей, собранных по три – на каждую фазу.
  3. Линии мощностью в 750 киловольт отличаются, в первую очередь, размером и конструкцией металлических опор. Изоляторы на них собраны в группы по 20 штук, а проводники собраны по четыре-или пять на каждую фазу. В местах крепления они собраны на кольцо или квадрат.

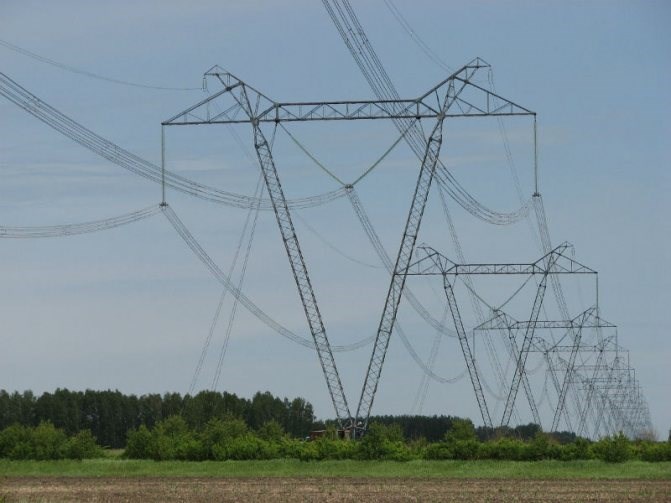

  4. Самая мощная ЛЭП в России и мире – 1150 киловольт. Здесь в каждой фазе собрано по восемь проводников, а узнать её можно издали по треугольным опорам.

Минимальное безопасное расстояние до высоковольтных линий – 25-40 метров.

Знать рабочее напряжение ЛЭП своей местности, уметь отличать по внешнему виду высоковольтные линии важно для соблюдения безопасного расстояния при выполнении работ или выборе места для отдыха. Желательно соблюдать правила техники безопасности и держаться подальше от линий с высоким напряжением, особенно в плохую погоду или в присутствии детей

Из Какого Металла Сделаны Изоляторы на Лэп Проектирование воздушных лэп

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как определить напряжение ЛЭП по виду изоляторов ВЛ? Важная роль при прокладке высоковольтных ЛЭП принадлежит типу линейных изоляторов, вид и конструкция которых зависят от напряжения в линии электропередач. Спрашивайте, я на связи!

Как устроены изоляторы ВЛ | Онлайн журнал электрика

  • Арматура;
  • Грозозащитные тросы;
  • Устройства заземления;
  • Разрядники;
  • Устройства секционирования;
  • Маркировка для предупреждения летательных аппаратов;
  • Вспомогательное оборудование (аппаратура наложения связи, дистанционного контроля);
  • Волоконно-оптическая линия связи.

Получение разрешения на проведения работ

Приведем перечень работ, для которых необходимо получить письменное разрешение на допустимость их выполнения в коридоре безопасности:

  • Проведение любых строительных работ.
  • Изменение ландшафта , затопление, мелиорация участка или другие террапреобразования.
  • Валка леса, вырубка кустарников или отдельных деревьев, в том числе и фруктовых, а также их посадка.
  • Проведение земляных работ на глубину, превышающую 30 см или 45 см на вспахиваемой почве (возле подземных КЛЭ).
  • Углубление дна водоемов и ловля рыбы, в том числе и промышленная (в охранной зоне подводной КЛЭ).
  • Прохождение водного транспорта, если между проводами электролиний и судном (в самой высокой точке) расстояние менее допустимой нормы. При этом в расчет необходимо принимать загруженность судна, также текущий уровень воды.
  • Проезд автотранспорта и спецтранспорта или провоз габаритного груза под ВЛ, если расстояние от дорожного полотна до высшей точки транспортного средства выходит за установленные пределы (как правило, это 4,50 м).

Из Какого Металла Сделаны Изоляторы на Лэп Проектирование воздушных лэп

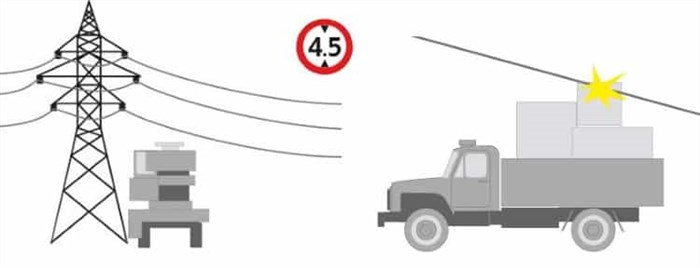

При высоте транспорта более 4,5 м проезд под ЛЭП должен быть согласован

Как устроены изоляторы ВЛ

Как устроены изоляторы ВЛ

Провода воздушной полосы электропередачи укрепляют к опорам при помощи изоляторов из фарфора либо закаленного стекла . Стеклянные изоляторы легче фарфоровых и лучше их противостоят ударным нагрузкам.

Конструктивно изоляторы ВЛ разделяются на штыревые и навесные .

Штыревые изоляторы используются как на линиях напряжением до 1 кВ, так и на линиях напряжением 6 — 35 кВ. Низковольтные штыревые изоляторы имеют форму (рис. 1 , а).

У высоковольтных штыревых изоляторов на 6 и 10 кВ (рис. 1 , б, в, г, д) развиты конструкции «юбок». Штыревые изоляторы на линиях напряжением 35 кВ используются изредка и только для проводов малых сечений. Обычно их изготовляют из нескольких склеенных частей (рис. 1 , д).

На опорах штыревые изоляторы укрепляют с помощью крючков и штырей. В том и другом случаях на стрежни крючков либо штырей, снабженных насечками, накручивают слой палки (пеньки), смоченной суриком, растертым в олифе, после этого на паклю по резьбе, имеющийся в фарфоре, навертывают изолятор.

Рис. 1 . Штыревые изоляторы ВЛ : а – ШФН и НС, б – ШФ-10В, в – ШФ10-Г и ШФ20-В, г – ШС10-А и ШС10-В, д – ШФ35-Б

В обозначениях типов изоляторов буковкы и числа означают: Ш – штыревой, Ф – фарфоровый, С – стеклянный, Н – низкого напряжения, цифра – номинальное напряжение, кВ, либо малая электромеханическая нагрузка в кН, буковкы А, Б, В, Г – вариант конструкции изолятора.

Для воздушных линий напряжением 35 кВ с проводами средних и огромных сечений, также для линий более высочайшего напряжения используют только навесные изоляторы (рис. 2 ).

Навесные изоляторы состоят из фарфоровой либо стеклянной изолирующей части и железных деталей – шапок и стержней, соединяемых с изолирующей частью средством цементной связки.

Рис. 2 . Навесные изоляторы ВЛ : а – ПФ70–В, ПФ160-А, ПФ210-А, б – ПФГ70-Б, в – ПС70-Д, ПС120-А, ПС160-Б, ПС300-Б, г – ПСГ70-А и ПСГ120-А.

Количество изоляторов в гирлянде находится в зависимости от рабочего напряжения полосы, степени загрязненности атмосферы, материала опор и типа используемых изоляторов. Так, для полосы напряжением 35 кВ – 2-3, для 110 кВ – 6-7, для 220 кВ- 12-14 и т.д.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Конструкция воздушных линий (марки проводов, опоры линий электропередач, изоляторы, линейная арматура) Важная роль при прокладке высоковольтных ЛЭП принадлежит типу линейных изоляторов, вид и конструкция которых зависят от напряжения в линии электропередач. Спрашивайте, я на связи!

Как по изоляторам определить напряжение воздушной линии электропередач

Как определить напряжение ЛЭП по виду изоляторов ВЛ?

Для чего обычному человеку, не имеющему никакого отношения к работе линий электропередач, знать о напряжении в проводах ЛЭП? Для чего эти базовые знания по электрике? Дело все в том, что эти знания могут оказаться не просто полезной информацией, но даже кому-то помогут спасти жизнь.

Для повышения эффективности передачи электроэнергии и снижения потерь в воздушных и кабельных линиях, электрические сети разбивают на участки с разными классами напряжения ЛЭП.

  1. Низший класс напряжения ЛЭП – до 1 кВ;
  2. Средний класс напряжения ЛЭП – от 1 кВ до 35 кВ;
  3. Высокий класс напряжения ЛЭП – от 110 кВ до 220 кВ;
  4. Сверхвысокое напряжение ВЛ – от 330 кВ до 500 кВ;
  5. Ультравысокое – от 750 кВ.

izolytor

Важная роль при прокладке высоковольтных ЛЭП принадлежит типу линейных изоляторов, вид и конструкция которых зависят от напряжения в линии электропередач. Поэтому напряжение ЛЭП легко узнать по внешнему виду изолятора ВЛ.

При напряжении в ЛЭП свыше 35кВ используются подвесные изоляторы ВЛ, внешний вид которых представляет собой фарфоровую или стеклянную тарелку-изолятор, шапки из ковкого чугуна и стержня. Для обеспечения необходимой изоляции изоляторы собирают в гирлянды. Размеры гирлянды зависят от напряжения линии и типа изоляторов высоковольтных линий.

Приблизительно определить напряжение ЛЭП, мощность линии по внешнему виду, простому человеку бывает трудно, но, как правило, это можно сделать простым способом — точно посчитать количество и узнать сколько изоляторов в гирлянде крепления провода (в ЛЭП до 220кВ), или число проводов в одной связке («пучке») для линий от 330кВ и выше..

Сколько вольт в высоковольтных проводах ЛЭП?

Электрические линии малого напряжения — это ЛЭП-35 кВ (напряжение 35000 Вольт) легко определить самому визуально, т.к. они имеют в каждой гирлянде небольшое количество изоляторов — 3-5 штук.

ЛЭП 110 кВ — это уже 6-10 высоковольтных изоляторов в гирляндах, если число тарелок от 10-ти до 15-ти, значит это ВЛ 220 кВ.

Если вы можете видеть, что высоковольтные провода раздваиваются (расщепление) тогда — ЛЭП 330 кВ, если количество проводов подходящих на каждую траверса ЛЭП уже три (в каждой высоковольтной цепи) — то напряжение ВЛ 500 кВ, если количество проводов в связке четыре — мощность ЛЭП 750кВ.

Для более точного определения напряжения ВЛ обратитесь к специалистам в местное энергетическое предприятие — собственник, чтобы узнать чья опора ЛЭП и найти владельца кому принадлежат электрические сети. Также точно узнать напряжения можно, посмотрев маркировку, что написана на опоре ЛЭП, рядом с номером. Буква в маркировке означает: Т — 35 кВ, С — 110 кВ, Д — 220 кВ.
