Как используется бронированный кабель для прокладки в земле
Конечно, никто не запрещает использовать для подводки и обычные небронированные изделия. Но их придется укладывать в трубы (полимерные или асбестовые). А это опять является усложнением работ. Во всем остальном это один и то же процесс.
Как и любой строительный процесс, прокладка кабеля в земле, делится на несколько этапов. Здесь важно последовательность выполнения работ, и обязательное выполнение всех монтажных нюансов.
Этап №1 – подготовка
В первую очередь необходимо подготовить проект, который укажет контур проведения трассы. Здесь важно учитывать момент пересечения линии подземной прокладки с другими инженерными сетями, которые расположены под землей. Необходимо максимально избегать этих пересечений.
Теперь, что касается глубины траншеи. Обычно этот показатель варьируется в пределах от 80 см до 1,5 м. Все зависит от условий прокладки. К примеру, если на пути прокладки электрической трассы встречается автомобильная дорога, то сам кабель должен быть уложен под ней на глубине 1,25 м. Если траншея выкапывается на поле или лужайке (газоне), то глубина составляет 80-90 см.
Внимание! Выкапывать траншеи под проводку надо очень аккуратно. Особенно в местах пересечения с другими коммуникационными сетями. Здесь важно ничего не повредить.
В готовую траншею засыпается песок толщиною 15 см. Его надо обязательно утрамбовать, поливая водой. На этом подготовительный этап можно считать законченным.
Этап №2 – прокладка
Процедура прокладки кабеля под землей – операция стандартная. Его просто укладывают на песчаную подушку, соединяя между собой участки. Сложных требований в этом процессе нет. Главное – прямолинейность расположения. Если есть повороты, то они должны быть плавными. Но тут есть один момент, связанный с подвижками грунта в сезоны. Поэтому сам кабель укладывают волнообразно без натяжки.
А вот все остальное связано с защитой проводки от внешнего воздействия.
- Если производится прокладка кабеля для освещения территории участка, то для этого используются кабеля небольшого сечения, выдерживающие небольшую мощность. Поэтому их накрывают сверху пленкой или сеткой.
- Если это кабель для прокладки в земле, идущий на дом мощностью 1 кВт и выше, то трассу придется закрыть кирпичом или бетонными плитами. Кирпич укладывается поперек направления монтажа проводки.
Внимание! Рекомендуется каждый участок цельно протянутого кабеля проверить на сопротивление изоляционной оболочки. После соединения всех участков в одну трассу также надо провести еще один общий замер сопротивления.
Для низковольтных трасс этот показатель должен быть равен 0,5 МоМ. Тестирование производится мегомметром на 2500 В. Испытания проводится в течение одной минуты.
Существует достаточно большой ряд бронированной кабельной продукции, которая предназначается для эксплуатации в разных условиях (климатических и грунтовых).
Прокладка кабеля под землей: способы и преимущества | Купить бронированный кабель для прокладки в земле МТД Энергорегионкомплект
- Для прокладки кабеля под землей, в которой присутствуют агрессивные вещества (солончак, болота, насыпной строительный мусор и так далее) лучше всего укладывать провод в свинцовой или алюминиевой оплетке. К примеру, кабель марки ААБл.
- На участках, где присутствует механические нагрузки, лучше всего использовать бронированный кабель для прокладки с проволочной защитой. К примеру, ПвКШп (здесь используется стальная проволока) или ПвКаШп с алюминиевой проволокой.
- Для стандартных грунтов можно использовать кабельную продукцию в пластиковой оболочке со стальной ленточной оплеткой, такую как ВБбШв или ПвБШв. Обе марки – медный образец.
- Для регионов Крайнего Севера рекомендуется использовать продукцию, которая может выдержать сезонные подвижки грунта. Тот же провод ПвКШп.
Как выбрать кабель для прокладки в земле
Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электрифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей дачи.
Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.
Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.
Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.
Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.
Прокладка кабеля под землей на даче начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. Это для коммуникации между постройками. Для прокладки кабеля под землей для внешнего освещения обычно эти цифры составляют 40-50 см.
После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.
Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте.
Распространенные марки кабелей для прокладки в земле к примеру это, в грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.
Установочные провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно прокладывать под землей или в воде.
Силовые кабели ВВГ (особенно ВВГ), КГ – еще лучше подходят для этих целей. Все эти провода не требуют никакой дополнительной гидроизоляции.
Бронированный кабель для прокладки в земле: марки, виды, технология и особенности подземной прокладки, фото, видео, медный, алюминиевый
Особенности бронированных кабелей

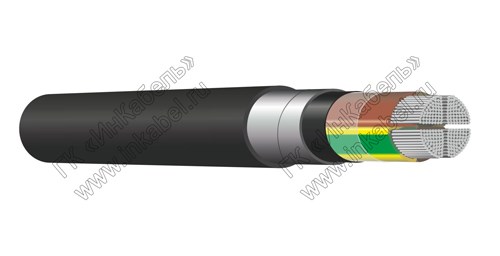

Силовые бронированные кабели для прокладки в земле состоят из одной или нескольких токопроводящих жил. Жилы кабелей могут изготавливаться из разных токопроводящих материалов, чаще всего это медь и алюминий.
Также кабели могут быть выполнены с заземляющей жилой, как правило, она имеет сечение на порядок ниже, чем основные жилы. Изоляция необходима для обеспечения необходимой электрической прочности токопроводящих жил между собой и бронированной оболочкой. Ее изготавливают из различных полимерных материалов.
Какие особенности имеет алюминиевый бронированный кабель? Проводники такого типа используют при больших сечениях жил, его не подвергают сильным изгибам или растягиваниям, так как алюминий — достаточно хрупкий материал. Бронированный алюминиевый кабель для прокладки в земле формируют наматыванием цинкованными лентами вокруг изоляционного материала пластикат или ПВХ.
Как выбрать кабель для прокладки в земле
- Стальные металлические ленты — очень прочная броня, которая ограждает электрическую магистраль от внешних физических воздействий, например, при раскопке ковшом экскаватора, удара ломом или лопатой.
- Стальная нержавеющая проволока обеспечивает устойчивость против влаги и коррозии.
- Стальные ленты изготовленные в виде гофры. Этим типом брони покрывают линии телефонных проводов. Такой слой отлично защищает от влаги и механических ударов.
Преимущества бронированных кабелей
Что касается преимуществ бронированных кабелей, то они следующие:
- Огромная прочность и устойчивость к механическим нагрузкам.
- Минимальные требования к местам хранения.
- Долгая спецслужба (до 60 лет).
- Устойчивость к перепадам температур, а также возможность работы при температурах от +55 до -60 по Цельсию.
- Надежность и простота в обслуживании.
- Широкий диапазон применения.
- Большой выбор продукции.
- Защита от коррозии и влаги
