Какую гофру использовать для проводки кабеля под землей
Пластмассовая гофра для прокладки кабеля в земле имеет ряд преимуществ в сравнении с кожухами из стали, керамики и асбеста. Благодаря этому такие оболочки становятся все более востребованными. Выпускают несколько типоразмеров изделий с разными диаметром и толщиной стенки.
Укладка в траншею – наиболее популярный способ монтажа линии, ведущей от ЛЭП к дому. Его преимущества – надежность и эстетичность.
По ГОСТу
Государственные стандарты и другие нормативные документы не содержат прямого требования относительно использования гофры. Но есть косвенные указания, например:
- табл. 2.1.3 ПУЭ рекомендует помещать кабели в трубы из трудно- или несгораемых материалов;
- п. 7.1.37 ПУЭ предписывает делать проводку заменяемой, а сделать это без применения гофры невозможно;
- п. 3.58 СНиП 3.05.06-85 обязывает защищать линии от механических повреждений.
Для чего это нужно
- Защищает проводник от механических повреждений, влаги, ультрафиолета (при наружной прокладке).
- Облегчает замену кабеля – не нужно вскрывать траншею или штробу.
- При подземной прокладке – благодаря красному цвету сигнализирует о наличии линии при раскопке траншеи.
Плюсы и минусы использования гофротрубы при подземных работах
В сравнении с асбоцементными, стальными и керамическими кожухами гофры имеют следующие достоинства:
- низкую стоимость;
- невосприимчивость к коррозии;
- диэлектрическую прочность в 2000 В при сопротивлении в 100 Ом (кожух не нужно заземлять);
- влагонепроницаемость;
- малый вес;
- срок службы до 50 лет;
- гибкость: для организации поворотов трассы не нужны отводы;
- простота монтажа: концы изделий малого и среднего диаметров не нужно паять, что позволяет обойтись без сложного оборудования.
Благодаря кольцевой жесткости гофрированная оболочка не сминается под тяжестью грунта.
Единственный недостаток пластикового кожуха – горючесть. Но благодаря специальным добавкам изделие относится к трудногорючим и самозатухающим.
Металлическая гофрированная труба для электропроводки: особенности монтажа проводов
- На участке проводят инженерные изыскания с целью исследования грунта.
- На месте входа проводника в землю бурят скважину.
- Расширяют ее с помощью специальной насадки для бура – риммера.
- Используя буровую установку, затягивают кабель в скважину.

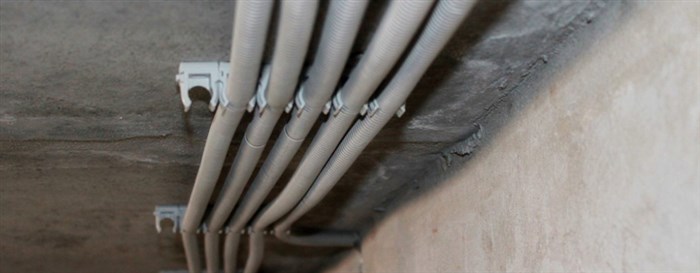

Особенности гофры для подземной прокладки проводов
Для применения в траншеях выпускают специальные кожухи. Их материал и конструкция учитывают следующие негативные факторы:
- механические усилия от подвижек грунта;
- высокую влажность;
- присутствие химических веществ, попадающих в почву в результате деятельности человека;
- активность грызунов, насекомых, микроорганизмов.
Цвет и характеристики защитной оболочки
Гофрированная труба для подземного монтажа имеет красный цвет. Это делает ее хорошо видной при вскрытии траншеи.
Такое исполнение делает изделие прочным, придает ему гибкость и одновременно облегчает протяжку линии.
Кожухи изготавливают из материалов со следующими свойствами:
Отрезки изделия снабжены муфтами без раструба для герметичного соединения.
Используемые материалы
Оболочки делают из полиэтилена низкого и высокого давления. ПНД идет на изготовление наружного слоя, ПВД – внутреннего.
Используют только пластик, полученный из первичного сырья – как наиболее качественный.
Гофры из ПВХ, полипропилена и полиамида не подходят для монтажа в грунт. Такие каналы применяют для прокладки проводки в зданиях и на улице.
Как выбрать гофру
Поэтому для участков длиной более 12 м он предпочтителен.
Внутренний диаметр находится в пределах от 16 до 250 мм. Выбор зависит от сечения жил кабеля и их количества. Рекомендуемые значения приведены в таблице.
Изделия крупнее 63 мм применяют для прокладки нескольких кабелей.
Кожухи одного диаметра могут иметь разную толщину стенки. Например, у изделий размером 75 мм она составляет 2,3–10,3 мм (9 разновидностей). Выбор зависит от нагрузки на кожух, которая, в свою очередь, определяется 2 факторами:
Поскольку прочность зависит одновременно и от диаметра, и от толщины стенки, вводится комплексная величина SDR, учитывающая оба этих параметра.
Чем выше этот показатель, тем менее прочной и надежной является труба.
По максимально допустимому давлению (указано в МПа) гофрированные кожухи делятся на виды:
Нормативы и правила прокладки кабеля в гофре
Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

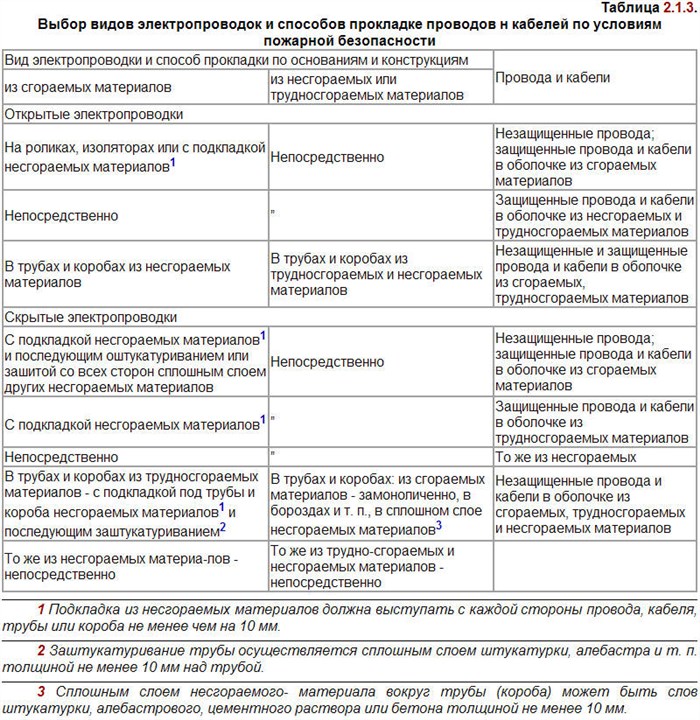

— в таблице 2.1.3 ПУЭ (рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;
— п.7.1.37 ПУЭ говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;
— п.3.58 СНиП 3.05.06-85 обязывает принимать меры по защите кабель-линий от механических повреждений.

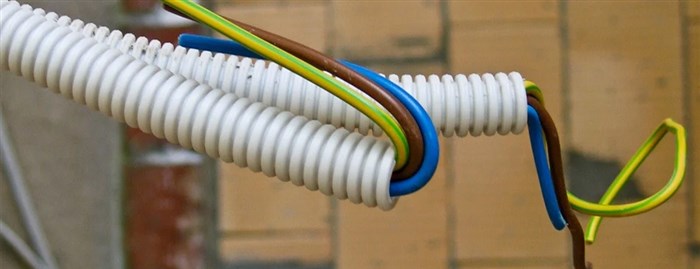

Прокладка кабеля в гофре: как протянуть кабель через гофру
- монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;

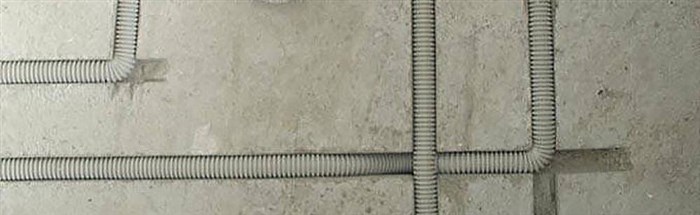

- прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
- монтирование наружных электротрасс, в том числе по воздуху. Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
- прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
- монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
- создание подвижных частей электроцепи;
- планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).
Особенности и нюансы монтажа кабеля в гофре в земле
Монтаж кабельно-проводных изделий в гофре в земле не противоречит требованиям ПУЭ и профильных СНиПов. Важно правильно подобрать материал и диаметр гофротрубы, а также учесть все нюансы этой части электромонтажных работ. Ниже приведен список особенностей, которые следует учесть:
- не стоит использовать гофру из обычного металла. Она быстро придет в негодность под действием коррозионных сил (влаги, химических соединений);
- гофра из полимерного ПВХ — возможный, но не идеальный вариант. Этот материал недостаточно хорошо переносит перепады температур, может стать хрупким и начать «сыпаться»;
- ПНД гофра — оптимальный выбор. Полиэтилен низкого давления отлично справляется со всеми «вызовами» подземной прокладки кабеля;
- необходимо позаботиться о специальных защитных футлярах, которые будут надеты поверх гофры в каменистых местах кабель-трассы, на участках повышенной вероятности продавливания грунта и нарушения целостности электролинии (дороги и тропинки, близ деревьев, в неглубоких траншеях, около других трубопроводов). Футляры изготавливают из асбестоцементных труб или современных пластиковых материалов, в том числе разъемные в виде пары полуцилиндров;
- при прокладке гофру вместе с кабелем нельзя натягивать, должна быть небольшая слабина или вообще волнообразная укладка;
- нельзя забывать о заземлении брони защищенных кабелей и протяжке сигнальной ленты.
