Выбираем толщину
После того как вы определили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для классического медного провода, поскольку алюминиевые для создания проводки сегодня уже не используют.

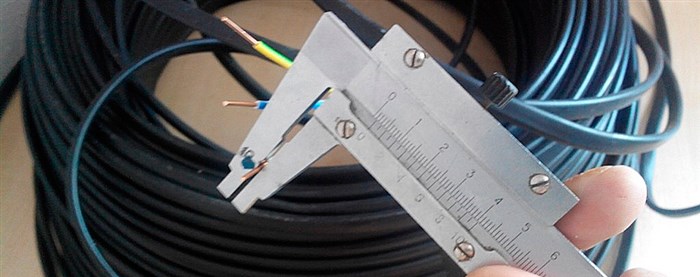

Внимание: при выборе учитывайте, что большинство российских производителей экономит на материале, и кабель в 4 мм2 на самом деле может оказаться фактически в 2,5 мм2. Практика показывает, что подобная “экономия” может достигать 40%, поэтому обязательно либо сами перемеряйте диаметр кабеля, либо приобретайте его с запасом.
Также следует учитывать, что если провод работает на пределе своих возможностей, то он быстро нагревается. Из-за нагрева до 60-80 градусов максимальный ток снижается на 10-20 процентов, что ведет к перегрузке и короткому замыканию. Поэтому для ответственных участков цепи следует применять повышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.
Марки силовых кабелей напряжением до 10 кВ и область их применения
Как быть с длиной
Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.
В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель – не нужно экономить на своей безопасности.
Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети. Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два – за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.
Также следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.
Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.
Выбираем по мощности
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.
Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами
Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.

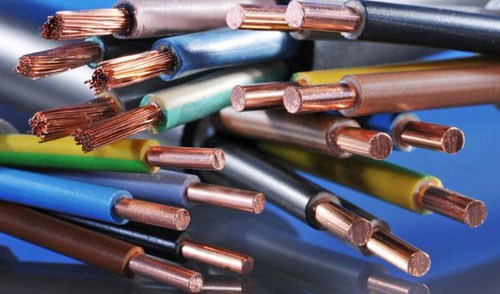

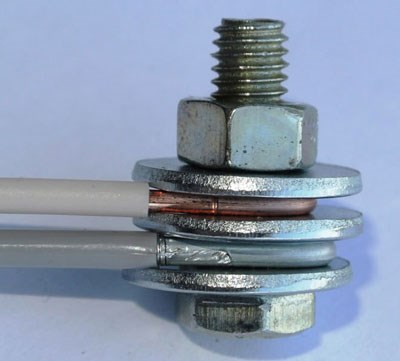

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:
Таблица сечения кабеля по мощности и току: расчет и подбор сечения жилы провода
Расчет сечения кабеля по мощности и длине
При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:
- Длина провода, единица измерения — м. При её увеличении растут потери.
- Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
- Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.
Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:
- В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
- С помощью таблиц ПУЭ определяют сечение провода по току.
- Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
- Находим падение напряжения из соотношения: ΔU=I*R.
- Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.
Марки силовых кабелей напряжением до 10 кВ и область их применения
Без наружных покровов
Бронированный двумя стальными лентами, с защитным наружным покровом Бронированный двумя стальными лентами, без наружного покрова Бронированный двумя стальными лентами, с покровом из негорючего состава Бронированный плоскими стальными проволоками, с защитным наружным покровом
В трубах, туннелях, каналах В земле
Внутри помещений, в туннелях, каналах В туннелях
В земле, если кабель подвергается значительным растягивающим усилиям
Бронированный круглыми стальными оцинкованными проволоками, с защитным наружным покровом То же, что и кабели СБ, АСБ, СБГ и АСБГ, но с обедненно-пропитанной изоляиией
Под водой
На вертикальных и наклонных участках в тех же условиях, что и для кабелей СБ, АСБ, СБГ, АСБГ
Кабели в алюминиевой оболочке с поопитанной бимажной изоляиией
Без защитных покровов Бронированный двумя стальными лентами, с наружным покровом Бронированный двумя стальными лентами, без защитного покрова С антикоррозионным покровом из поливинилхлоридных лент и шланга по алюминиевой оболочке, бронированный двумя стальными лентами, с наружным покровом В алюминиевой оболочке, с наружным покровом из поливинилхлоридного шланга
В туннелях, каналах В земле
Внутри помещений, в туннелях, каналах В земле в особо агрессивных условиях
Внутри помещений, в каналах, туннелях и в земле на несложных участках трассы
Кабели с резиновой изоляцией В свинцовой оболочке, без защитных покровов
В поливинилхлоридной оболочке, без защитных покровов
В резиновой негорючей оболочке, без защитных покровов
В пливинилхлоридной оболочке, бронированный двумя стальными лентами, с защитным наружным покровом
В земле, если кабель не подвергается значительным растягивающим усилиям
В резиновой негорючей оболочке, бронированный двумя стальными лентами, с защитным наружным покровом
Кабели с пластмассовой изоляцией и в пластмассовой оболочке
С поливинилхлоридной изоляцией в поливинилхлоридной оболочке, бронированный стальными лентами, с защитным наружным покровом
В земле, если кабель не подвергается значительным растягивающим усилиям
С поливинилхлоридной изоляцией, бронированный стальными лентами, с наружным покровом из поливинилхлоридного
шланга
В каналах, земле, если кабель не подвергается значительным растягивающим усилиям
В земле, если кабель не подвергается значительным растягивающим усилиям
С полиэтиленовой изоляцией, в поливинилхлоридной оболочке, бронированный стальными лентами, с защитным наружным покровом
ВВГнг(А)-ХЛ
