Кабели Силовые с Изоляцией из Сшитого Полиэтилена Особенности конструкции

Пластмассовая изоляция

Жилы покрываются пластмассовой изоляцией с помощью экструзии. Это более технологично, чем мотать бумагу, а потом пропитывать и сушить. Пластмассовая изоляция лучше бумажной маслопропитанной по всем параметрам:

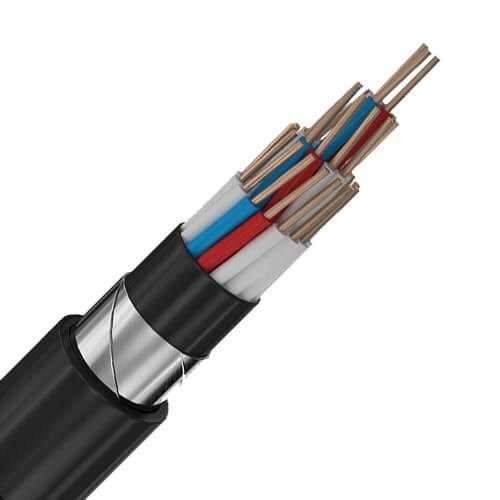

Кабель контрольный с пластмассовой изоляцией (КВБбШв)

Кабель контрольный с пластмассовой изоляцией (КВБбШв)

— большая пропускная способность кабеля за счет увеличения длительно допустимой температуры жилы,

— высокий ток термической устойчивости при коротком замыкании,

— можно прокладывать кабель на морозе без предварительного подогрева,

— нет ограничений по разнице уровней на трассе (ничего никуда не стечет),

ПВХ пластикат

Смесь поливинилхлоридной смолы с пластификаторами и стабилизаторами. Пластификаторы с добавлением антиоксидантов делают изоляцию гибкой и замедляют деградацию удельного электрического сопротивления.

Силовой кабель ВВГ нг с изоляцией из ПВХ пластификата

ПВХ не лучший изолятор, зато устойчив к агрессивным средам. Не поддерживает горения, но горит. Начинает разлагаться при 140° C и выделяет токсичный газ хлороводород. Свойства ПВХ ухудшаются от света, и пигментные добавки не вполне спасают.

ПВХ пластикат — самый популярный вид пластмассовой изоляции кабелей.

Сшитый полиэтилен (СПЭ)

По свойствам примерно то же, что ПВХ пластикат. Изоляция из сшитого полиэтилена применяется только на одножильных и трехжильных кабелях. Преимущество СПЭ перед ПВХ: меньшая толщина диэлектрика при равном рабочем напряжении на линии.

ПвВ — кабель силовой с изоляцией из сшитого полиэтилена

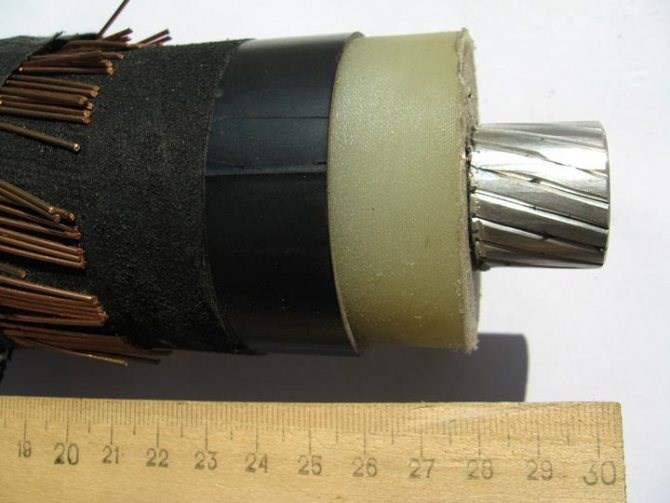

При использовании СПЭ в конструкцию кабеля включаются два полупроводниковых слоя: по жиле и по изоляции. Это нужно для выравнивания напряженности электрического поля и электромагнитной совместимости кабеля с внешними электрическими цепями.

Сшитый полиэтилен СПЭ отличается от обычного термопластичного ПЭ сохранением механических и электрических свойств при приближении к температуре плавления. Причина: сшивка полимерных нитей на молекулярном уровне с помощью реактивов или радиации. Это как производство термоусадочной трубки, но без раздувки.

Концевые и соединительные кабельные муфты для кабелей с изоляцией ПВХ, сшитого полиэтилена и маслопропитанной бумаги. Перейти в каталог

Резина

Отличается повышенной гибкостью, влагозащитой и стоимостью, делается из каучуков. Силовые кабели в резиновой изоляции соединяют подвижные элементы с электросетью.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Кабель с изоляцией из сшитого полиэтилена: технические характеристики, его маркировка гибкость кабеля , упрощающая его прокладку в труднодоступных местах, на трассах повышенной сложности, а также обеспечивающая экономию средств и рабочего времени монтажной бригады;. Спрашивайте, я на связи!

Купить Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 6-35 кв в Москве от дилера

10. Силовые кабели с изоляцией из сшитого полиэтилена

— сложный и малопроизводительный процесс изготовления;

— ограничения при вертикальных прокладках из-за стекания пропиточного состава;

— наличие металлической оболочки (обязательного элемента конструкции, так как пропитанная бумага невлагостойкая), что значительно удорожает и утяжеляет конструкцию кабеля.

Применение данного способа сшивания при производстве кабелей на среднее напряжение ограниченно, поскольку кабели на напряжение 10–35 кВ имеют значительно большую толщину изоляции, чем кабели на низкое напряжение. Поэтому достаточно сложно добиться равномерности физико-механических свойств в радиальном направлении изоляции и это не обеспечивается силанольной сшивкой.

При производстве кабелей на среднее и высокое напряжение используется другой способ сшивания – сшивание при помощи пероксидов. Сшивание полимерной изоляции при помощи пероксидов происходит непосредственно при ее наложении в сухой среде – среде инертного газа (азота) при высокой температуре (300–400 °С) и давлении 8–12 атмосфер.

Пероксидная сшивка позволяет обеспечить стабильность электрических характеристик кабеля, особенно на высокое напряжение.

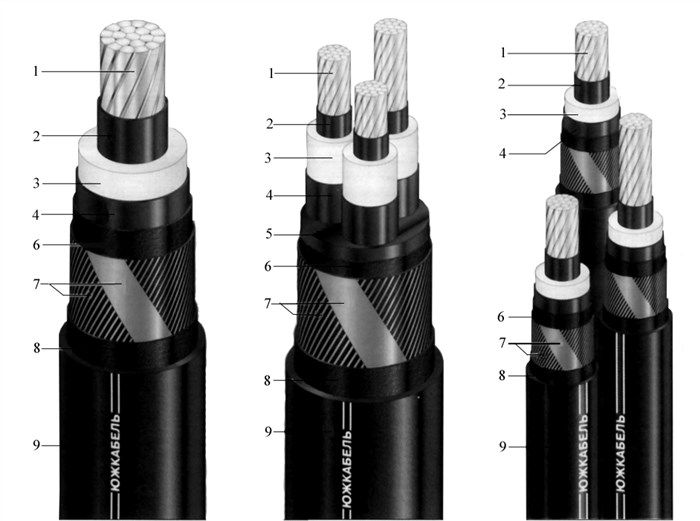

Общая конструкция кабелей с изоляцией из сшитого полиэтилена (СПЭ) показана на рис. 3.13.

Кабели Силовые с Изоляцией из Сшитого Полиэтилена Особенности конструкции

— силовые кабели с изоляцией из сшитого полиэтилена и оболочкой из ПВХ пластика (АПвЭВ, ПвЭВ);

— силовые кабели с изоляцией из сшитого полиэтилена и оболочкой из полиэтилена ( АПвЭП, АПвЭгП, АПвЭгаП, АПвЭПу, АПвЭгПу, АПвЭгаПу, ПвЭП, ПвЭгП, ПвЭгаП, ПвЭПу, ПвЭгПу, ПвЭгаПу);

— силовые кабели с изоляцией из сшитого полиэтилена, бронированные стальными лентами (АПвЭБП, АПвЭБВ, ПвЭБП, ПвЭБВ);

— силовые кабели с изоляцией из сшитого полиэтилена, бронированные стальной проволокой (АПвЭКП, АПвЭКВ, ПвЭКП, ПвЭКВ);

— одножильные бронированные кабели с изоляцией из сшитого полиэтилена (АПвЭАкП, АПвЭПаВ, ПвЭАкП, ПвЭАкВ).

Обозначение кабелей с изоляцией из сшитого полиэтилена

Эг – медный экран, герметизированный от распространения влаги в продольном направлении

Внг – наружная оболочка из ПВХ пластика, не распространяющая горение

Внгд – наружная оболочка из ПВХ пластика, не распространяющая горение, и с низким выделением дыма и коррозионноактивных газов

В настоящее время [22, 31] предъявляется широкий комплекс требований к кабельной продукции: нераспространение горения кабелей, проложенных пучком; нормирование дымообразования и выделения хлористого водорода при горении и тлении; коррозионная активность продуктов горения; токсичность продуктов горения.

Разработаны три типа композиций пониженной пожарной опасности для изоляции, заполнения и оболочки для новой серии кабелей, не распространяющих горение с пониженным дымо- и газовыделением.

По основным показателям эти материалы соответствуют стандартным пластикатам, рекомендованным [22], но при этом имеют лучшие показатели морозостойкости, что имеет принципиальное значение для условий применения кабельной продукции в России. Эти композиции по сравнению с традиционно используемыми аналогичными материалами имеют:

Типы изоляции силовых кабелей
При равных габаритах кабели во фторопластовой изоляции передают большую мощность, чем кабели в СПЭ изоляции, не говоря уж о ПВХ.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
3.10. Силовые кабели с изоляцией из сшитого полиэтилена Внгд наружная оболочка из ПВХ пластика, не распространяющая горение, и с низким выделением дыма и коррозионноактивных газов. Спрашивайте, я на связи!

Кабели из сшитого полиэтилена 2024

Технические характеристики

Номинальное сечение ТПЖ одножильных кабелей — 50-800мм 2 (35-800мм 2 –для кабелей силовых с изоляцией из СПЭ на напряжение 6 кВ и в исполнении ХЛ). Номинальное сечений ТПЖ трехжильных кабелей — 50-240мм 2 (35-800мм 2 – для кабелей силовых с изоляцией из СПЭ на напряжение 6 кВ и в исполнении ХЛ).

Прокладка одножильного кабеля в стальной трубе не допускается.

  • Кабели с буквенно-цифровыми индексами «г», «2г» и «2гж» — для прокладки в земле, в воде (в несудоходных водоемах). Условие — соблюдение мер безопасности, которые исключают механическое повреждение кабеля.
  • Марки кабеля ПвПу, АПвПу, ПвБП и АПвБП — для прокладки на сложных участках кабельных трасс, имеющих более 4 поворотов под углом свыше 30 градусов. Используются на прямолинейных участках с четырьмя и более переходами в трубах (длина труб — свыше 20 м).
  • Марки кабеля ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS, ПвБВ, АПвБВ, ПвБВнг-LS, АПвБВнг-LS — в сухих грунтах ( песок, с примесями глины, нормальная почва влажностью менее 14 %).
  • Марки кабеля ПвВнг-LS, ПвБВнг-LS — для прокладки во взрывоопасных зонах ( класс B-I, В-Ia); марки АПвВнг-LS, АПвБВнг-LS — во взрывоопасных зонах (класс B-Iб, В-Iг, В-II, В-IIа).
  • Марки кабеля ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП прокладывают без предварительного подогрева. Температура — не ниже минус 20°С.

Продолжительность работы кабеля в режиме перегрузки — не более 8 ч. в сут. и не более 1000 ч. за весь срок службы. Кабели эксплуатируют в стационарном состоянии при относительной влажности воздуха до 98 %, при температуре до 35°С.

  • Марки кабеля ПвКВнг-ХЛ, АПвКВнг-ХЛ, ПвКаВнг-ХЛ, АПвКаВнг-ХЛ используют для прокладки на трассах при воздействии растягивающих усилий. Могут быть использованы для прокладки в районах вечной мерзлоты и в сейсмически активных областях, при возможном смещении почвы, а также в болотистых местах.

Кабели Силовые с Изоляцией из Сшитого Полиэтилена Особенности конструкции

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Кабели из сшитого полиэтилена — преимущества, расшифровка Это делает его оптимальным для применения в производственных помещениях и кабельных сооружениях, а также стационарных электроустановках и там, где действуют разрушающие газовоздушные среды. Спрашивайте, я на связи!

Испытания силовых кабелей с изоляцией из сшитого полиэтилена СПЭ
