Типы дверных звонков
В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными (автономными) моделями.
Беспроводной
Беспроводные звонки работают от батареек или аккумуляторов
Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных. При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров (чаще всего производителем указывается 100 метров). Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой.
К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона. В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя.
Проводной электрический
Проводной дверной звонок в квартире установить легче, чем в частном доме
Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.
Как подключить дверной звонок, выбор звонка, монтаж
Как подключить звонок в квартире
Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире (+схема и видео).
Беспроводной
Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.
- Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
- Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.
Оптимальным вариантом для установки звонка будет ближайшая к двери стена
Для фиксации кнопки можно использовать двусторонний скотч
Для крепления сигнального блока высверлить в стене отверстия
Видео: обзор и использование беспроводного звонка
Электрический
Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.
Процесс установки проводновного звонка несколько сложнее беспроводных устройств
Крышку снять леко, так как на нижней части основания находится специальный зацеп
В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.
Видео: схема подключения электрического звонка
Самодельный звонок беспроводного принципа
Рассмотрим одну из самодельных микросхем беспроводного аналога подобного устройства. В основном принципе работы они похожи, но есть некоторые отличия. Основным отличием становится частота, на которой сигнал передается с передатчика на принимающее устройство – 87.9 МГц. Само устройство состоит из следующих основных модулей:

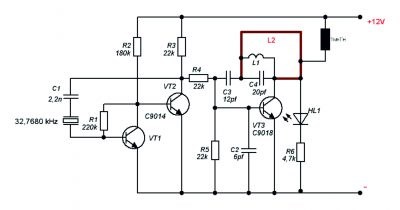

Схема самодельного дверного радиозвонка.
Важно! В этой схеме полярные конденсаторы применяются электролитического типа, C11 и С12 – керамические, остальные же – любые. Необходимо, чтобы все конденсаторы имели напряжение не меньше 16V, а для C5 – минимум 300V. Катушки L1 и L2 обматываются тонким проводом: на первую – 6 витков, на вторую – два. Обе они бескаркасные, а внутренний диаметр – семь миллиметров.
В качестве антенны используют кусок провода. Будет достаточно длины не более метра. С подобной антенной устройство передает сигнал от передатчика к приемнику на расстояние до ста метров.
Таким образом, имея минимальные знания и закупив все необходимое в ближайшем магазине радиотоваров, можно сделать надежный звонок своими руками.
Простые схемы беспроводного звонка
Звонок из ненужных приборов
Если у вас имеется старый телефон или сломанная компьютерная мышь и их ремонт нецелесообразен, то они пригодятся, если вы решите сделать собственный беспроводной звонок на дверь. Рассмотрим вариант изготовления подобного устройства из мыши:
- Из корпуса удаляются все внутренности кроме контактных кнопок.
- На плате две клавиши соединяются со звонковым устройством, а оставшиеся части убираются.
- Колесико разрезается пополам и одна часть вклеивается обратно.
- На плате пульта к звуковой кнопке припаивается витая пара. Она соединяет кнопку с клавишами мышки.
- Припаиваем оставшиеся концы к контактам клавиш – один к крайнему, второй к любому из оставшихся двух.
- Последний контакт из трех соединяется проводом с противоположным. Таким образом будут срабатывать обе кнопки.
