Сетевой фильтр и удлинитель — в чем отличие?
На первый взгляд эти два устройства очень похожи между собой.
Первое отличие между удлинителем и сетевым фильтром – это стоимость, которая, при внешнем сходстве, существенно отличается, удлинитель дешевле, чем сетевой фильтр. У потребителя возникает вполне резонный вопрос: «Зачем платить больше, если не видно особенной разницы между этими двумя устройствами?»
Разница между удлинителем и сетевым фильтром заключается во внутреннем наполнении этих устройств :
Кроме того, если внимательно присмотреться к удлинителю и сетевому фильтру, то можно найти и внешние отличия:
• Заземление розеток. Предусмотрено в фильтрах PREMIUM для дополнительной защиты электрооборудования.
• Кабель. В сетевых фильтрах используется гибкий кабель с многопроволочными жилами и в оболочке из поливинилхлоридного пластиката. Максимальный ток нагрузки для фильтров PREMIUM – 16А.
При резких скачках напряжения предохранители, встроенные в технику, не выдерживают и перегорают. В лучшем случае, вам придется заменить предохранитель, в худшем – покупать новую технику. Сетевой фильтр оборудован специальным предохранителем, который способен защитить вашу технику от высокочастотных колебаний в сети подачи электрического тока.
Сетевые фильтры рекомендуется применять для подключения одного или нескольких стационарных устройств (например: компьютер, монитор, принтер, сканер; телевизор и акустическая система; кухонная техника и др.). Важно понимать, что использование сетевых фильтров не исключает применение UPS устройств или стабилизаторов напряжения в сети.
При выборе сетевого фильтра обращайте внимание на длину провода. Стандартно, эти устройства выпускают со шнуром 1.8 метра.
В последнее время на рынке появляются модели сетевых фильтров с нестандартной длиной провода. В любом случае, досконально изучите все технические параметры сетевого фильтра и гарантии от производителя.
И еще один важный момент, сетевые фильтры нельзя подключать друг к другу. Удлинители можно смело соединять.
При покупке удлинителя или сетевого фильтра обязательно обращайте внимание на степень защиты корпуса от внешних воздействий окружающей среды (указана на упаковке). Устройства с идентификацией менее IP65 не рекомендованы для работы на улице.
Существуют также и сетевые фильтры к ИБП (Источникам Бесперебойного Питания), они отличаются разъемом «вилки» и подключаются непосредственно к UPS.
Технические специалисты всегда готовы помочь Вам с выбором оборудования. Позвоните нам по телефону: 0(800) 208-820 и получите бесплатную консультацию.
Сетевой фильтр и удлинитель — в чем отличие?
Petrovich35 › Блог › Сетевые фильтры 220В, что у них внутри
Добрый день, друзья!
Почти у каждого из нас дома есть хотя бы один сетевой фильтр. Судя по тому, что ими завалены полки большинства магазинов, торгующих электротоварами, вещь это ходовая, пользуется популярностью у населения (фото 1):
Есть несколько подобных фильтров и у меня дома. Есть и дешевые, есть и подороже. А началось все с того, что я решил отремонтировать один из перегоревших фильтров, а потом мне стало интересно изучить внутренности и других фильтров, и я разобрал еще несколько. И как оказалось, не зря. Но обо всем по порядку.

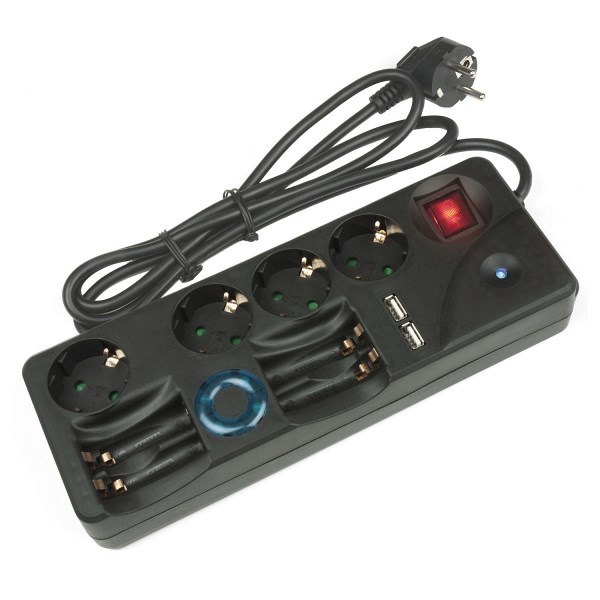

Во-первых, они удобны: в большинстве случаев сетевой фильтр выполнен как удлинитель с несколькими розетками, обычно с сетевым выключателем на корпусе. Более продвинутые модели также имеют встроенные разъемы USB для питания и зарядки различных 5-вольтовых гаджетов.
Так что же за устройство мы покупаем в коробке с названием «сетевой фильтр», могут ли имеющиеся в продаже фильтры носить это гордое имя? Как оказалось, ответ не так однозначен.
Чтобы ответить на этот вопрос, в данной записи заглянем внутрь нескольких подобных устройств, типичных представителей наиболее массового сегмента бюджетной ценовой категории около 400-700 российских рублей ($6-$10).
Внимание! Дальше будет много скучного текста и картинок. Кому не нужны подробности, читайте выводы в конце записи.
Перед тем, как перейти к конкретным фильтрам, давайте кратко освежим в памяти, какие помехи встречаются в бытовой однофазной сети переменного тока 220В/50Гц, т.е. в розетках наших квартир и домов.
Напомню, это не лекция по электрике и электронике, а наблюдения и размышления на бытовом уровне, поэтому сильно не придирайтесь к терминологии.
Как известно, по действующим в РФ стандартам, электроснабжающие организации должны обеспечивать в бытовой сети электричество с переменным напряжением 220В (с недавнего времени 230В) частотой 50Гц правильной синусоидальной формы.
Помехи и искажения можно классифицировать до бесконечности, как по видам, так и по источникам их возникновения. Разумеется, простой бытовой фильтр не может и не обязан справляться со всеми из них. Поэтому, для упрощения, чтобы не залезать в излишние детали, сетевые помехи, в теории посильные простому сетевому фильтру, можно условно разделить на две крупные категории:
Таким образом, мы должны понимать, что обычный бытовой сетевой фильтр не спасет ни от долговременных повышений и понижений напряжения, ни от изменения номинальной частоты 50Гц, ни от эфирных электромагнитных помех. Все, что он может сделать, это погасить высоковольтные импульсные помехи и, в лучшем случае, часть сетевых ВЧ помех.
Процесс работы простого сетевого фильтра проиллюстрирован на рис. 2:
Но соответствуют ли недорогие сетевые фильтры даже этим невысоким ожиданиям? Прочитаем, что указано на упаковке этих фильтров (фото 3):
В чем отличие сетевого фильтра от удлинителя » Сайт для электриков — статьи, советы, примеры, схемы
Замена предохранителя

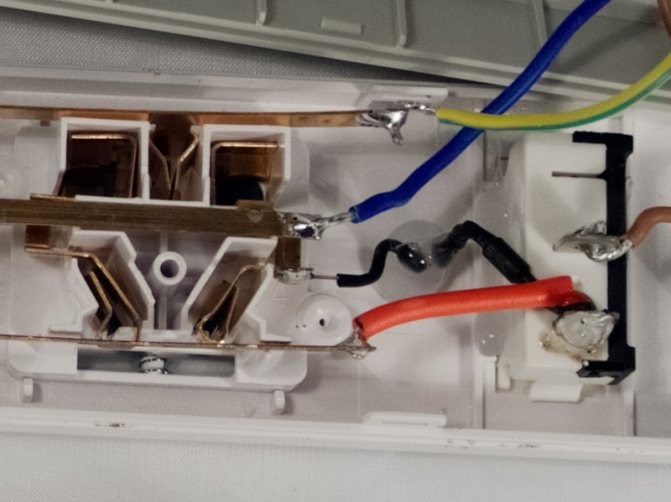

Корпус пилота нужно разобрать, выкрутив несколько саморезов. Они могут быть расположены в пазах розеток или на тыльной стороне фильтра, могут быть закрыты заводскими наклейками. Некоторые корпуса имеют дополнительную фиксацию на пластиковых защелках, потому вскрытие фильтра нужно проводить с максимальной осторожностью.
Несъёмные шурупы можно выкрутить только «варварскими» методами с помощью паяльника либо сверла и пассатижей. Внешний вид при этом будет безвозвратно испорчен.
Можно попытаться высунуть только кнопку с помощью плоской отвёртки, потому что в подобных приборах чаще всего или забиваются пылью контакты в выключателе, или переламывается сам шнур.
Далее, с помощью инструмента выполняете диагностику и ремонт узлов. Вам понадобятся:
Поиск дефектов необходим для того, чтобы сделать окончательное заключение о возможности его ремонта и целесообразности дальнейшего использования. Иногда цена вопроса всего 200 рублей, поэтому смысла исправлять поломку мало, но если фильтр был мощный, с многоразовым предохранителем, то стоимость такого устройства может быть выше в разы.
Как правильно подключить сетевой фильтр?
Для этого нужно лишь вставить штекер сетевого фильтра в розетку, а затем подключайте к нему все необходимые приборы. У него должна быть и кнопка включения. После подключения к прибору монитора, системного блока и остального оборудования следует включить фильтр при помощи соответствующей кнопки.
- Разрядный резистор взять на более высокую мощность.
- Предохранитель лучше должен находиться перед схемой, а не за ней.
- Интервалы изоляции между дорожками слишком маленькие, надо увеличить.
- Дроссель следует использовать один — с обмотками, намотанными на общий сердечник в двух направлениях.
