Трансформаторная подстанция

Трансформаторная подстанция предназначена для получения электроэнергии, поступающей с линий электропередач, ее преобразования и распределения. В состав подстанции входят следующее оборудование: понижающий трансформатор, устройство распределения электричества (УР) и блок управления.

За городом наибольшее распространение получили столбовые и мачтовые подстанции. Главный прибор подстанции – одно- или трехфазный трансформатор, понижающий напряжение. Чаще всего в сельской местности используется схема однофазной сети, функционирующая совместно с трехфазными трансформаторами.

Напряжение понижается до номинального уровня и после преобразования может составлять либо 380 В (линейное), либо 220 В (фазное). Соответственно, и электропитание, получаемое потребителями, именуют трехфазным или однофазным.


Схемы однофазной и трехфазной электрической сети
Если подключить к осциллографу токовые синусоидальные сигналы от трёхфазной сети, то можно будет увидеть, что они совершают прохождение своих точек максимума в регулярной фазовой последовательности.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

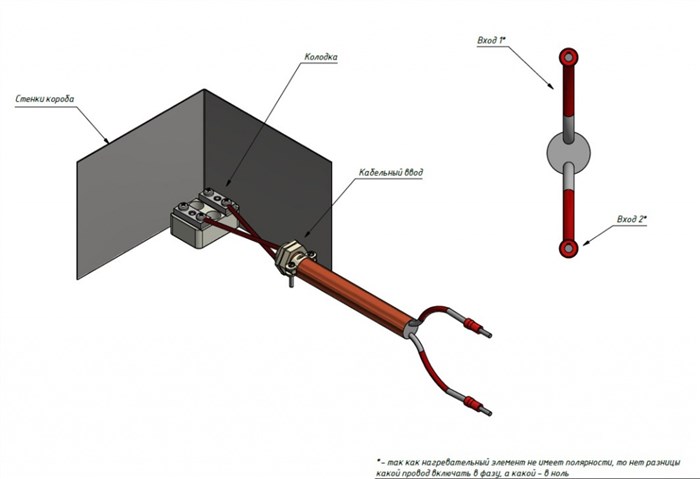

Виды подключений однофазный, двух фазный, трех фазный | Электронагрев При строительстве современных зданий используется преимущественно подключение к однофазной сети с тремя проводниками, значительно реже с одним. Спрашивайте, я на связи!

Универсальный преобразователь однофазного тока в трёхфазный.

Однофазная двухпроводная сеть

Однофазная сеть может быть двух- или трехпроводной. Один из признаков двухпроводной электросети – использование алюминиевых жил. В трехпроводных сетях помимо стандартных проводов (фазного и нулевого) еще имеется защитный, выполняющий функцию заземления.

Использование схемы однофазной сети такого типа позволяет организовать дополнительную защиту обитателей жилища от удара электрическим током и исключить перегорание электрических приборов. Заземляющий провод (PE) подсоединяется к корпусам бытовой техники, как только происходит замыкание фазы на корпус, оборудование отключается.

При строительстве современных зданий используется преимущественно подключение к однофазной сети с тремя проводниками, значительно реже – с одним.


Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Что такое трехфазный ток

Это система, объединяющая три электроцепи с токами, которые разнятся по фазе на 1/3 периода. Причём их собственные ЭДС совпадают по частоте и амплитуде и имеют такой же фазовый сдвиг. У такой структуры фазное и линейное напряжения соответственно равны 220 В и 380 В. Частота периодических колебаний – 50 герц (Гц).

Если подключить к осциллографу токовые синусоидальные сигналы от трёхфазной сети, то можно будет увидеть, что они совершают прохождение своих точек максимума в регулярной фазовой последовательности.

Общая формула мощности переменного тока:

Значение cosϕ должно стремиться к единице. Средний коэффициент мощности лежит в интервале 0,7-0,8. Чем он выше, тем больше КПД установки.

В случае 3-х фазных сетей мощность будет зависеть от схемы соединения источника и нагрузки.

График трёхфазного тока

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Подключение трехфазного двигателя к однофазной сети — Все схемы Чтобы определить количество фаз у себя в квартире, достаточно открыть распределительный щит, расположенный на лестничной площадке, либо прямо в квартире, и посмотреть, какое количество проводов поступает в квартиру. Спрашивайте, я на связи!

Отличие трехфазного тока от однофазного, мощность переменного тока в трехфазной цепи

  • достигается увеличение мощности в 1,5 раза;
  • повышается значение пускового тока, по сравнению с рабочим в 7 раз из-за тяжёлого запуска;
  • резкое увеличение нагрузки на валу электромашины будет вызывать резкое увеличение тока.

Почему используют трехфазный ток

Зная, что такое трехфазный ток, можно однозначно ответить на вопрос, почему он применяется.

Трехфазные системы переменного тока обладают целым рядом преимуществ, которые позволяют им выделяться среди многофазного построения электрических структур. К плюсам можно отнести следующие особенности:

  • экономичное транспортирование энергии на дальние расстояния без снижения параметров;
  • 3-фазные трансформаторы и кабели обладают меньшей материалоёмкостью, в отличие от однофазных моделей;
  • возможность обеспечить сбалансированность энергосистемы;
  • одновременное присутствие в установках двух напряжений для работы: фазное напряжение (220 В) и линейное (380 В).

К сведению. Подключение люминесцентных ламп к разным фазам и установка их в один светильник значительно уменьшат стробоскопический эффект и заметное глазу мерцание.

На электростанциях любого типа (ГЭС, АЭС, ТЭС), а также альтернативных обеспечено производство электроэнергии переменного типа при помощи генераторов.

Трёхфазный ток

Универсальный преобразователь однофазного тока в трёхфазный.

  1. трудно получить «чистый» трёхфазный ток (добиться разности фаз 120° между фазами). В большинстве случаев получают двухфазный ток с разностью фаз Δφ=90°. Эксплуатация на таком токе ведет к значительной потере мощности электродвигателя. Теоретически, такие потери составляют 30-40%, в реальности — значительно больше (50-60%). Например, от трёхфазного электродвигателя мощностью 2 кВт в однофазной сети может остаться 800 Вт;
  2. преобразователи однофазного тока не обладают универсальностью. Они создаются под конкретный электродвигатель, имеют ограничения по мощности и т. д. Вместе с тем, существуют определённые типы трёхфазных электродвигателей, которые не запускаются в однофазной сети всеми известными методами (см. Адаменко А.и д.р. Однофазные конденсаторные электродвигатели. Сб. «В помощь радиолюбителю», 1975, № 49, с.69-77).
  3. наличие реактивных элементов (как правило, конденсаторов) для пуска и работы электродвигателя создает целый ряд эксплуатационных неудобств, делает конструкцию громоздкой и не всегда безопасной в быту и т.д.

Предлагаемый универсальный преобразователь однофазного тока в трёхфазный, построенный на базе обычного трёхфазного электромотора, полностью лишён этих недостатков:

  1. способен вырабатывать «полноценный» трёхфазный ток, в т.ч. напряжением 380 В;
  2. нет потерь в мощности двигателя;
  3. пригоден для любого типа электродвигателей и любой мощности (мощность ограничена возможностями электросети в пределах 7 кВт);
  4. конструктивно очень прост. Человек, владеющий навыками электротехники в объёме средней школы, сделает его в течение 1-2 часов. Для его построения требуется трёхфазный асинхронный двигатель с короткозамкнутым ротором мощностью 3-4 кВт, один конденсатор ёмкостью 40-60 мкФ и набор монтажного провода. Трёхфазный двигатель никакой переделки не требует.
  5. собственное потребление энергии минимально. Преобразователь автора этой статьи мощностью 4 кВт потребляет на холостом ходу примерно 200 Вт.

Как из Трехфазного Тока Сделать Однофазный Соединение треугольником

Рис.1 Блок-схема универсального преобразователя.

Как заставить ротор преобразователя вращаться от однофазного напряжения? Таких способов существует несколько. Я рекомендую использовать широко распространённую схему с пусковым конденсатором (см. рис.2).

  1. напряжение 380 В является очень опасным для жизни человека. Чтобы снизить вероятность ЧП, в быту, желательно, использовать линейное напряжение 220 В;
  2. собственное потребление электроэнергии преобразователем было значительным. Это снижало КПД устройства, особенно в режиме «холостого хода».

Обычно, пусковой конденсатор Сп отключается после того, как преобразователь начнёт работать, но можно и не отключать, т.к. его влияние на работу устройства, в целом, минимально. Легко заметить, что в данном случае получилась «несимметричная звезда» Преобразователь вырабатывает: «фаза» + «фаза» + «ноль». Я такой ток называю «квазитрёхфазный» т.е. «похожий на трёхфазный ток» (см. рис.4).

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
5 вариантов сборки трехфазного щита — какой лучше. Схема подключения для дома и квартиры. Более мощные агрегаты с высокими оборотами до 3000 в минуту используют такое же пусковое устройство, но подключаются по схеме звезда рис. Спрашивайте, я на связи!

Трехфазные и однофазные ия и татки

  1. Мощность электродвигателя, используемого в качестве преобразователя, должна быть больше мощности подключаемого к нему электропривода. Например, если в преобразователе используется электродвигатель мощностью 4 кВт, то мощность подключаемых электродвигателей должна быть меньше или равной 3 кВт;
  2. Практика показала, что преобразователь мощностью 4 кВт может решить все «проблемы» личного хозяйства. К тому же нагрузка на сеть в пределах 2-3 кВт является вполне приемлемой;
  3. Ток, потребляемый преобразователем в рабочем режиме не должен превышать значений паспортного тока для данного типа электродвигателей (в противном случае преобразователь может сгореть);
  4. В качестве электродвигателей-преобразователей лучше использовать «тихоходные» электромоторы (синхронная частота вращения 1000 об/мин и меньше). Они очень легко запускаются, и кратность пускового тока к рабочему у них, как правило, меньше, чем у высокооборотных, а стало быть «мягче» нагрузка на сеть.
  5. Порядок работы с преобразователем должен быть такой: первым запускается преобразователь, затем потребители трёхфазного тока. Выключение осуществляется в обратной последовательности.
