Принцип подключения потребителей к бортовой сети авто
Для того, чтобы не вести поиск неисправности вслепую, возьмём для наглядности схему, представленную на рисунке выше.
Как видите, лампы и клемма 85 реле имеют общий «минус» – на авто он соединён зачастую с кузовом – «массой». Положительный же провод «разрывается» выключателем. При замыкании контактов выключателя ток проходит через катушку реле, подключенную к контактам 86 и 85. Катушка, благодаря электромагнитному полю, замыкает контакты 87 и 30 и ток проходит через лампы.
Перед проверкой утечки тока мультиметр ставят в режим амперметра
Практически все электроприборы автомобиля работают по схожей схеме – только, как правило, их цепи размыкаются ещё одним выключателем – замком зажигания, а в положительный провод «врезается» плавкий предохранитель. Реле и предохранители для удобства объединены в монтажный блок (или даже два).

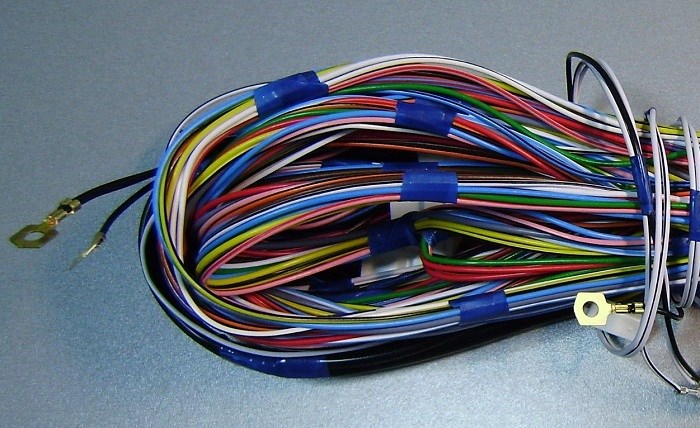

Причинами же утечки тока в автомобиле могут стать нежелательные «подключения» различных цепей либо друг к другу, либо к «массе» автомобиля из-за повреждённой изоляции проводов или из-за грязи, образующей «мостики» для тока.
Как проверить ток утечки мультиметром? И спасти аккумулятор!
Проверка утечки тока в автомобиле мультиметром

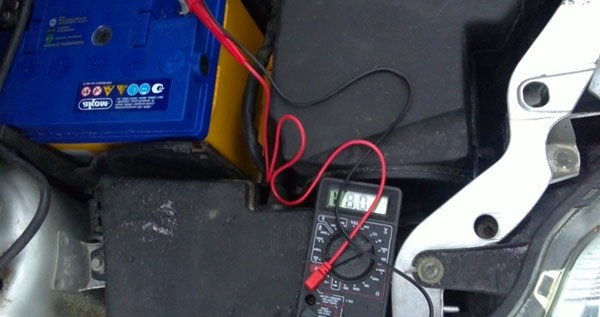

Прежде всего, нужно констатировать сам факт утечки. Для того, чтобы выявить и замерить утечку тока в автомобиле мультиметром, нужно подключить прибор, установленный в режим амперметра, между положительной клеммой, отсоединённой от АКБ, и соответствующим выводом батареи. Наличие тока в данном случае будет свидетельствовать об утечке.
Не подключайте амперметр непосредственно к выводам «+» и «-» АКБ – сгорит предохранитель прибора. Подключать так можно лишь вольтметр – или мультиметр в режиме вольтметра. Если подозреваете, что ток утечки достаточно велик, установите предел измерений не меньше 10 А, затем, если прибор выдаст нулевые показания, уменьшите его.
Допустимый максимальный ток утечки для легкового автомобиля составляет 75 – 80 мА (1мА = 0,001 А). На иномарках эта цифра ниже в два раза (примерно). Норма утечки тока для отечественного легкового автомобиля колеблется в пределах от 15 до 50 мА.
Для того, чтобы вы имели наглядное представление о величинах токов, протекающих в различных цепях авто, можете сопоставлять их значения, сравнивая их с потреблением электроэнергии каким-нибудь привычным прибором – например, лампочкой.

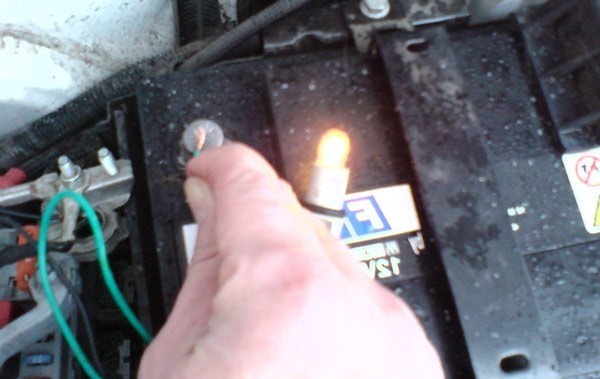

Самодельная «контролька» для проверки утечки тока на автомобиле
Сделать это несложно. Допустим, обычная лампа габаритов передних фар или повторителей указателей поворота имеет мощность 4 Вт. Следовательно, ток, протекающий через её спираль, будет равен приблизительно 0,33 А – то есть 330 мА. Это нетрудно вычислить по исходной формуле, известной из школьной физики: Р = UI, где P – мощность в ваттах, U – напряжение в вольтах, I – сила тока в амперах.
Кроме того, следует учитывать средние значения тока, которые необходимы для функционирования охранной сигнализации и устройств, для которых нежелательно отключение питания. Это устройства, имеющие оперативную память – контроллер (ЭБУ) впрыскового двигателя, магнитола и т.п. Суммарный ток, ими потребляемый, составляет 20 – 40 мА.
Как сделать грамотную проверку с тестером
Теперь разберем, как именно определить утечку мультиметром. Нам пригодятся:
Вот только предупредим сразу: данный метод, объясняющий, как можно проверить ток утечки аккумулятора мультиметром, предполагает присутствие помощника. Хотя при желании можно справиться и одному.
- Прежде всего, необходимо отключить все бортовые приборы, все освещение, магнитолу, вытащить ключ из замка зажигания.
- Далее откручиваем ключом и отсоединяем отрицательную клемму аккумуляторной батареи.
- Теперь берем электротестер, ставим его в режим «10 А», один вывод этого аппарата прикладываем к отрицательной клемме аккумулятора, а второй вывод – к снятому с батареи проводу.
- Здесь кроется ответ на вопрос, как проверить этот самый ток утечки? Нормальная величина достигает 70 мА. Если показания выше, надо искать источник потери.
- Предположим, показания выше. Тогда просим помощника вскрыть блок предохранителей и начать аккуратно вытаскивать их по одному из гнезд. Напарник должен действовать пассатижами с изолированными ручками или штатными щипчиками!
- Та цепь, при извлечении предохранителя которой, восстановилось нормальное значение ампеража, подлежит дальнейшей проверке.
- Возвращаем на место предохранитель проблемной цепи, затем поочередно отсоединяем её звенья. Как только величина опять восстановится, станет ясно, где неисправное звено. То есть там либо дефектное устройство, либо нарушение проводки.
- После успешного завершения процедуры, устраняем проблему, а клемму аккумулятора подключаем обратно.
Всю эту последовательность, как определить утечку на автомобиле, можно также изучить по видео.
Кстати, при этих работах с электропроводкой не забывайте об элементарных правилах безопасности:
Как проверить утечку тока на автомобиле мультиметром? Видео
- Отсоединяем провод от плюсовой клеммы аккумулятора.
- Подсоединяем один проводок от лампочки к плюсовой клемме аккумулятора, второй проводок – к отсоединенному только что кабелю.
- Выключаем все приборы, закрываем все двери.
- Если все нормально, лампочка не должна гореть.
- Если лампочка горит, где-то уходит ток.
- Начинаем искать это место.
Конкретный пример с ВАЗ
Однако предположим, мультиметр так и не показал нормальный параметр ампеража при «прозвоне» всех цепей. Как тогда проверить ток утечки в машине?
Разберем подобный случай на примере автомобиля ВАЗ. Посмотрим, как проверить утечку тока на автомобиле ВАЗ 2110. Для этого нам опять понадобятся:
- Допустим, мы извлекли поочередно все предохранители, одновременно проверяя показания, но мультиметр все время выдавал повышенный расход амперов.
- Определяем дальше утечку тока в цепи автомобиля. Смотрим генератор.
- Для проверки генератора заводим двигатель, включаем все электроприборы, габариты, противотуманки, затем проверяем измерителем в режиме вольтажа напряжение на выводах электродвигателя. Оно должно быть не меньше 12 вольт.
- При исправности генератора проверяем стартер. Отсоединив его провода, смотрим, не исчезли ли потери электротока в разрыве клемма батареи – электропроводка.

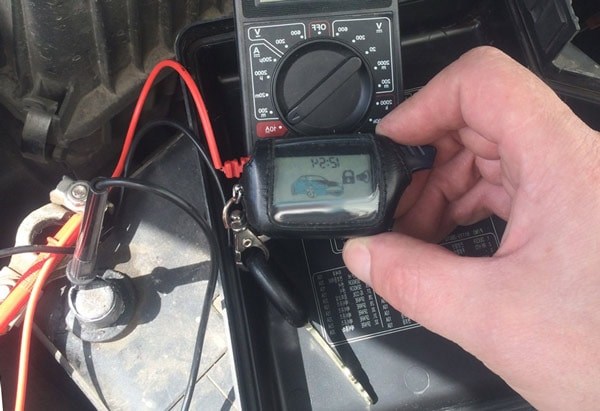

- Наконец, тестируем сигнализацию. Постоянно производим замер амперметром, при наступлении режима охраны смотрим на изменения показаний.
Таковы основные принципы, объясняющие, как определить утечку в собственном автомобиле тестером.
Высокое потребление при простое — гарантия разряженного аккумулятора
Вы спросите ну и что значат эти цифры? Давайте разберем по подробнее, какой ток утечки аккумулятора считается нормальным.
Допустим, что на Вашем автомобиле из внештатных модулей установлена только сигнализация, тогда нормальным током утечки считается 20-30 мА. Такое авто может стоять на стоянке без заводки несколько недель. Потом Вы легко заведете автомобиль без серьезного ущерба для аккумуляторной батареи.
После измерений одеваем клемму обратно на токоотвод аккумуляторной батареи. Далее, снимаем все намотанные проводки. И хорошенько зажимаем клемму. Цепь так и осталась замкнутой на протяжении всего времени, а значит компьютер не сбился.
Следует отметить, что процедуру измерения тока утечки аккумулятора можно провести при помощи токовых клещей. Это делается намного проще и быстрее, так как не нужно снимать клемму с токоотвода батареи. Но этот инструмент есть далеко не у всех авто владельцев, в отличии от обычного мультиметра.
Надеюсь данная статья помогла Вам. Нужно всегда беречь аккумулятор, ведь без него Вы не заведете автомобиль в нужный момент. А утечка тока — это серьезная угроза для напряжения на батарее.
Здесь приведены наиболее распространенные ошибочные варианты диагностики при описанной проблеме. Ну а как правильно определить утечку тока на своем автомобиле, мы уже расписали выше.
