Современное комплектное и распределительное оборудование отличается значительной компактностью. Щит с десятью автоматическими выключатели со счетчиком потребления электрической энергии, нулевой защитной и рабочей шинами занимает на стене участок площади не более одного квадратного метра, совершенно не портя при этом эстетическую составляющую интерьера.
Высокая компактность обеспечивается благодаря использованию модульной, то есть, унифицированной техники. Малогабаритные автоматы, устройства защитного отключения, реле, счетчики и пускатели, подобно деталям детского конструктора легко собираются в произвольном порядке.
Говоря о детском конструкторе, имеется ввиду, что унифицированная техника отличается не только компактностью, но и простотой монтажа. Сборка распределительного щита с модульными элементами не требует специального оборудования – достаточно иметь в своем арсенале несколько видов отверток. Основные затраты времени при монтаже связаны с маркировкой и соединением проводов, а не с установкой модулей.
Легкость установки стала возможно благодаря гениальном и простому изобретению немецкий инженеров – DIN-рейки.
ДИН-рейка: DIN и что это такое, размеры и фото, автомат 35 мм, крепление и ширина модуля, ГОСТ в электрике
- Подготовьте автоматический выключатель и длинную отвертку;
- Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
- Отпустите защелку. Она должна зацепится за дин-рейку.
Монтаж DIN-рейки
DIN-рейка – это сложный металлический перфорированный профиль. На поперечном сечении они имеет особые губки, которые, собственно,и удерживают модульные элементы. Благодаря такой конструкции, установка оборудования происходит в простом порядке:
1.DIN-рейка закрепляется двумя винтами или саморезами в нише распределительного щита.
2.Подвижные прижимы на корпусе модульных устройств – выключатели, счетчики, УЗО и т.п. отодвигаются и устанавливаются на рейку.
4.Подвижные прижимы захватывают нижнюю губу с помощью возвратной пружины.
5.Установленный аппарат сдвигается в нужное место и можно устанавливать следующий.
Во время работы аппараты из-за вибрации могут смещаться, поэтому с обеих сторон необходимо установить специальные заглушки. Также зафиксировать модульные элементы можно пассатижами – разогнув губки рейки.
Использование модульной технологии значительно упрощает работу с электрическим оборудованием. Германский Институт Стандартизации разработал серию различных профилей для работыс рейкой DIN.
Самый распространенный профиль, используемый при сборке распределительных щитов, называется Омега. Его ширина 35 сантиметров, а высота губок – семь сантиметров. Омега используется в современных квартирных вводных, распределительных и учетных щитах.
От перегрузки (аварийного нагрева) и сверхтоков (короткого замыкания). Обычно, автоматические выключатели устанавливаются в этажный щит или . Простота установки автоматического выключателя позволяет устанавливать его как на этапе сборки электрощита, так и в уже смонтированный и установленный электрощит.
Виды дин-реек
Подразделяется на виды din рейка по размерам, форме, прочности, силе тока, весу.
- Рейка Ω-типа. Её высота 7,5 миллиметров. Ширина – 35 миллиметров. В профиль рейки данного вида напоминают букву Ω, отсюда и название. Этот вид din-рейки самый распространённый. Используется такой крепёж для напольных и навесных щитков.
- Дин-рейка типа «С». Она отличается тем, что её края, если смотреть на неё в профиль, выгнуты внутрь, а не наружу, как у предыдущего типа.
- Din-рейка типа «G» аналогична предыдущей по своей форме. Производят крепление автомата на дин-рейку, который требует крепёжного элемента с подобными параметрами.
Кроме того, такие рейки могут друг от друга отличаться по цвету и длине. По стандарту длина рейки составляет два метра. Но в продаже, чаще всего, можно встретить рейки длиной в 200 миллиметров. Магазины продают их именно в таком виде, потому что для покупателей это удобно.
Самое главное – правильно подобрать рейку, которая подойдёт именно в вашем конкретном случае.
Дин рейка: что это такое, какие типы бывают, для чего нужны din рейки
Технические характеристики
Материалом изделий служит сталь с цинковым или анодированным покрытием, а также алюминиевые сплавы.
Рейки могут иметь различную длину, в зависимости от производителя. Кроме того, некоторые типы имеют поперечные насечки. Шаг, с которым они расположены, соответствует стандартной ширине различных электротехнических боксов. Такие надрезы позволяют точно отломить деталь нужной длины без использования «болгарки» или ножовки по металлу.
При планировании размещения приборов исходят из стандарта кратности их ширины, отводящего на расстояния между центрами соседних устройств 18 мм. Стандартный шаг между рейками – 125 мм. Фирмы, изготавливающие боксы для монтажа приборов, при размещении крепежных отверстий под дин-рейки, ориентируются на эти размеры.
Точность изготовления профиля, диктуемая DIN, составляет ±0,04 мм.
Какие бывают DIN-рейки? Установка DIN-рейки в старых электрощитах Крепление дин рейки в шкафу
- для набора каркаса, если требуется изготовить нестандартный ящик для оборудования;
- как подвесы либо траверсы крепления кабелей;
- как вспомогательные растяжки при различных монтажных работах.
Виды din реек
- Наиболее распространенной является ТН 35, напоминающая греческую букву Ω, по названию которой ее иногда называют омега профиль. 35 – это ширина элемента в миллиметрах. Редко, но встречаются омега профили шириной 15 мм (ТН15).
- Достаточно часто встречаются профили «С» типа. В отличие от омеги, их края загнуты внутрь и образуют незавершенный прямоугольник.
- Малоизвестный «G» профиль отличается от предыдущего тем, что сечение одного края, больше сечения другого: 15 и 9 мм соответственно. Ширина профиля составляет 32 мм.
Рейки также могут быть сплошными или перфорированными. У последних стенка по всей длине имеет ряд отверстий: круглых или в виде овала. Перфорация служит для соединения с другими профилями, для крепления к стенкам электромонтажных шкафов, боксов или к какой-либо другой конструкции. Каждый вид профиля имеет модификации, предусмотренные ГОСТ либо выполняемые по индивидуальным заказам.
din-рейка размеры и тип профиля
Производителем обычно предусмотрено, что DIN-рейка является неотъемлемым элементом щитовой. Однако такую рейку, в случае необходимости, достаточно просто установить в любом необходимом месте. Для этой цели профиль рейки перфорирован отверстиями, благодаря которым его можно закрепить в необходимом месте болтовыми соединениями или саморезами.
В процессе монтажа рейки следует всего лишь учитывать ширину автоматов, которые на нее монтируется. Для того чтобы разрезать DIN-рейку лучше всего использовать болгарку, но это успешно делается и ножовкой по металлу.
Использование типовых реек в электрощитах значительно упрощает обслуживание последних. Чтобы заменить автомат, достаточно всего-лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.
Как уже говорилось, в зависимости от профиля, существует несколько видов DIN-рейки размеры которых зависят от монтируемого на них оборудования. Самой распространенным является Ω –тип (рейки Омега-типа). Концы такой рейки изогнуты наружу таким образом, что в сечении она похожа на Ω – букву греческого алфавита.
Как выглядит?

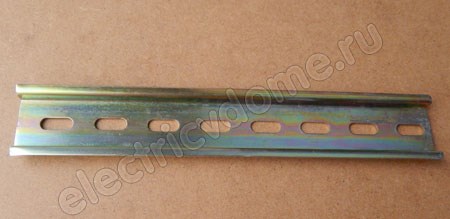

DIN-рейка Ω-типа
Современная металлическая стандартная рейка ТН35 представляет собой специальный профиль шириной 35 мм. Ее разработали специалисты Немецкого Института Стандартизации, после чего как Европейский стандарт (EN) ее приняла Международная электротехническая комиссия (IEC). В 2004 году в качестве национального стандарта рейка ТН35 была принята и в России.
Существует также рейка с уменьшенной шириной и толщиной профиля, на которые устанавливаются клеммы, но не аппараты. Стандартная DIN-рейка шириной 35 мм обычно выпускается отрезками длиной 2 м.
