Как определить полярность электролитических конденсаторов, где плюс и минус?
Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора.
Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:
Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.
Как определить полярность конденсатора: где плюс, где минус по внешнему виду
По маркировке
Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.
Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: «чтобы узнать, где плюс, сначала нужно найти, где минус». Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.
Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность «электролита», как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.
На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.
Нужно ли соблюдать полярность при подключении динамиков?
Полярность при соединении динамиков нужно учитывать для того, чтобы они работали синфазно. Другими словами — согласованно. Многие, наверное, знают, что у некоторых динамиков на клеммах указывается полярность («+» и «-»). По идее при подключении динамиков полярность можно и не соблюдать, ничего страшного не произойдёт.
Подключаете батарейку к проводам АС и смотрите на сам НЧ динамика, при подаче на него питания от батарейки диффузор динамик либо выдвинется вперед, либо втянется назад. Запомните полярность подключения батарейки, когда диффузор выдвинется вперед, это и будет «правильной» полярность подключения колонок к усилителю.

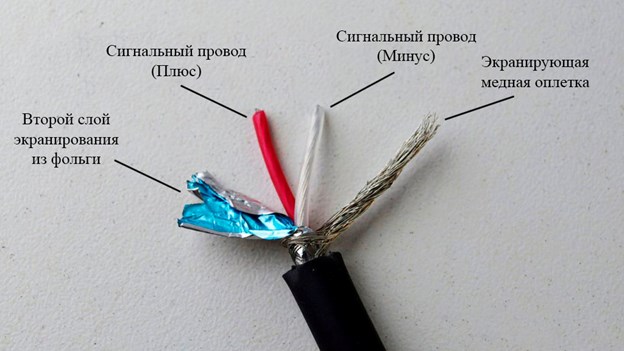

Где у кабеля плюс и где минус? Как определить полярность кабеля
Как проверить полярность?
Иногда возникают ситуации, когда перед подключением кабеля необходимо точно знать его полярность, но маркировка отсутствует или используются другие оттенки. Поэтому необходимо понимать, как это сделать правильно. Используются для этих целей специальные инструменты или подручные средства.
ВАЖНО! Если хотите определить полярность, обязательно сделайте соответствующие пометки на проводах, чтобы исключить дальнейшую путаницу. Для этого можно использовать, к примеру, цветной скотч или разноцветные фломастеры.
Вариантов проверки много, каким воспользоваться – решать пользователю. Главное – соблюдать меры безопасности и делать все правильно.
Проверяем полярность специальными приборами
Есть несколько специнструментов, которые помогут быстро и качественно определить «плюс» и «минус»:
- Мультимер. Вариант, о котором пойдет далее речь, наиболее простой. Для этого используется специальный инструмент, на котором необходимо предварительно выставить режим замера постоянного тока до 20В. После этого в разъем «СОМ» подключается щуп, а в «VmA» – красный провод. При этом щуп выступает в качестве минуса, провод – плюса. После подготовительных манипуляций останется проверить провода щупами. В случае, если на экране высвечиваются цифры, щупы подключены правильно. Знак минус, засветившийся на экране, говорит о том, что подсоединение выполнено неправильно. Встречаются мультимеры со стрелками. При неправильном подключении стрелочка уйдет в противоположную сторону.
- Индикаторная отвертка. Если поднести отвертку к фазному проводу, в цепи произойдет замыкание, и контрольная лампа засветится. Инструмент простой, стоит недорого, служит долго. С ним вам не понадобятся дополнительные ресурсы, чтобы проверить полярность. Но есть и недостаток – вероятность неточного замера и даже ложного срабатывания.
Определяем полярность подручными средствами
Если под рукой нет специнструментов, а проверить кабель необходимо срочно, можно воспользоваться одним из нижеприведенных способов:
- Лампа. Просто вкрутите ее в обычный патрон и подсоедините провод к известной нулевой линии, далее – по очереди проверьте все необходимые кабели. Если лампа загорится, значит, фаза присутствует.
- Батарейка. Способ простой и удобный, тем более, что на батарейках имеется привычная маркировка и обозначены «+» и «-». Проводки, которые проверяются, подключаются концами к разным сторонам батарейки, а второй конец буквально на пару секунд прикасается к выводу динамика. При движении диффузора наружу можно судить о правильном подключении, если же он «тянется» внутрь, необходимо поменять провода.
Последний вариант – использование теплой воды. Один конец кабеля необходимо подключить к источнику питания, второй – опустить в жидкость. Когда включится прибор, около отрицательного провода соберутся пузырьки.
Как определить полярность аккумулятора автомобиля: методы распознания европейской и российской маркировки

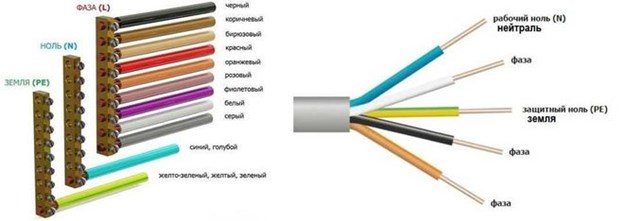

- красный или коричневый. Такая изоляция характерна для фазных проводов;
- синий или черный. Означает «землю» или, проще говоря, ноль;
- цветовая комбинация. Применяется для обозначения заземляющих проводников. Чередуются желтый и зеленый.

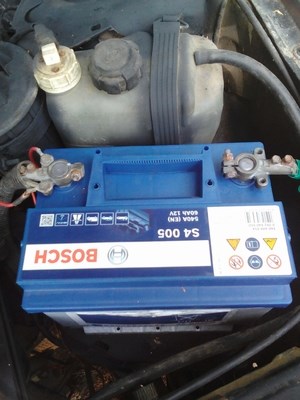

Как определить какой аккумулятор левый или правый?
Если знак » — » располагается слева, а знак » + » с права, то полярность такого аккумулятора обратная и аккумулятор считается обратной полярности (правый плюс), если же значок » — » располагается справа, а значок » + » находится слева, то такой аккумулятор будет прямой полярности (левый плюс).
На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.
Как узнать где плюс на батарейке?
- Если повернуть аккумулятор клеммами к себе, то при прямой полярности клемма «плюс» будет слева, а «масса» — справа.
- У аккумулятора с обратной полярностью клемма «плюс» будет справа, «масса» — слева.
