Как правильно подключить осветительный прибор
Некоторые специалисты рекомендуют устанавливать конденсаторы, которые выполняют функцию сетевого фильтра. Он помогает уменьшить потребление электроэнергии, так как гасит частично мощность, вырабатываемую дросселем.
Разработаны схемы подключения ламп без использования стартера. Их заменяют электронные балластные устройства. В таком варианте прибор дневного света включается мгновенно, нет моргания, как при включении стартера.
Подключить электронные балласты легко. Для этого достаточно ознакомиться с инструкцией, которая находится на корпусе прибора. В таких инструкциях указана схема подключения, какие контакты лампы должны быть соединены с соответствующими клеммами. Стоит отметить, что многие специалисты считают, что именно такой способ имеет большие преимущества:
- вам не нужно наличие дополнительных элементов для управления и подключения стартера;
- работа лампы без стартера продолжительней, так как исключается установка соединительных проводов прибора и стартера, которые часто и быстро выходят из строя.
Стоит отметить, что подключение ламп дневного накаливания не вызывает особого труда, так как в комплекте с прибором идут все необходимые элементы устройства и схемы их сборки. Вам не нужно что-то покупать дополнительно и выдумывать, или отыскивать схемы сборки устройства.

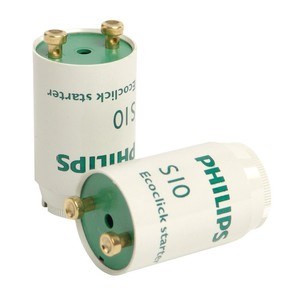

Стартер для ламп дневного света, выбор и принцип работы
Проверяем светильник
В ходе своей работы люминесцентный светильник может выйти из строя. При этом проверить его составные элементы электросхемы и исправить поломку можно своими руками. Для этого потребуется воспользоваться мультиметром или тестером.
Чтобы правильно проверить стартер у люминесцентного светильника, необходимо прежде всего знать вариант используемой для него электросхемы.
Кроме этого необходимо демонтировать или просто снять люминесцентный светильник с потолка или стены. После этого можно проверить все важные элементы электросхемы.
Рассмотрим оба варианта проверки электросхем, приведенных выше. При этом способ проверки в обоих случаях будет идентичной.
Обратите внимание! Для того чтобы проверить работоспособность стартера у люминесцентного светильника можно пользовать любым измерительным приборов (тестером, мультиметром и т.д.).
Наиболее часто для проверки используют следующие измерительные приборы:
Но при наличии в схеме стартера таким образом проверить общее сопротивление будет невозможно, так как он буде разрывать электрическую схему. В связи с этим в обоих вариантах необходимо проделать следующие действия:
Как работают стартеры люминесцентных ламп
Как проводится проверка стартера

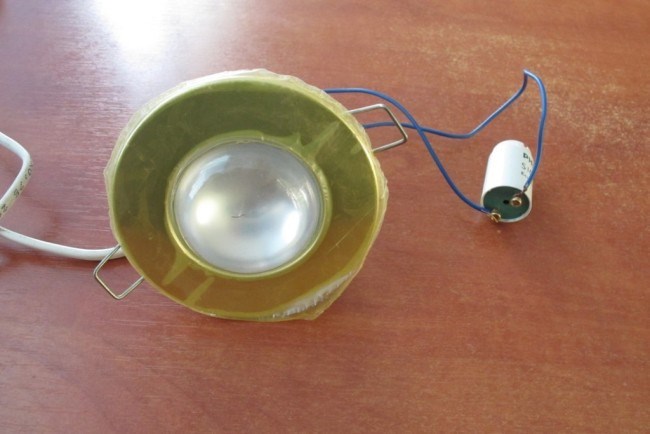

Как видим, здесь можно обойтись вообще без какого-либо измерительного прибора. Но не всегда под рукой имеется запасная деталь той же мощности. Поэтому чаще всего для проверки создают простейшую схему в которой стартер нужно последовательно подключить с лампой накаливания. Питание схемы происходит от сети в 220 В через розетку.
Обратите внимание! Очень часто замены стартера хватает для того, чтобы починить неисправный осветительный люминесцентный прибор.
Также бывают ситуации, когда деталь будет абсолютно исправной, но светильник не работает. В таком случае необходимо искать причину поломки в дросселе или других элементах электросхемы.
Сравнение возможностей балластов разных типов
Ток, проходящий через ЛДС, регулируется с помощью балластов (пускорегулирующих аппаратов) двух типов:
- Электромагнитные (дроссельные) балласты, ЭмПРА. Аппарат представляет собой катушку (дроссель), использующую принцип электромагнитной индукции для сопротивления току.
- Электронные балласты, ЭПРА. Они ограничивают ток с помощью электронной схемы.
Перед тем, как подключить люминесцентную лампу к сети 220 вольт, нужно проанализировать возможности каждого устройства, чтоб выбрать наиболее подходящее. У дроссельных балластов выделяют следующие преимущества:
Электронный балласт является более продвинутой технологией, поэтому он демонстрирует более длинный список плюсов:
- Более компактные габариты.
- Продленный срок эксплуатации (на 50% дольше, чем дроссельные аналоги).
- Запуск происходит мгновенно, без раздражающего глаза мерцания.
- После запуска лампа не мерцает частотой сети, работает бесшумно (катушка ЭмПРА гудит).
- В схеме с ЭПРА можно использовать диммер (устройство для плавной регулировки яркости освещения).
- Потребление энергии снижено на 20%, нагрев практически отсутствует при той же светоотдаче.
Разновидности деталей

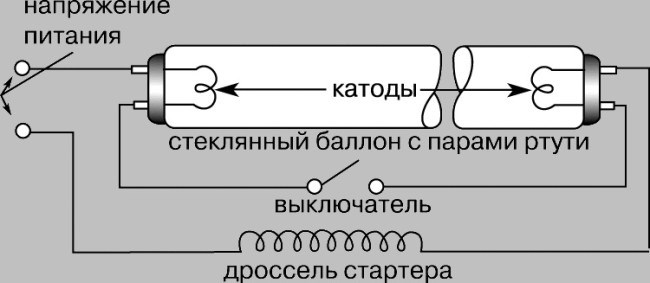

- Выполнив первую задачу (обеспечив импульс высокого напряжения), дроссель начинает выполнять вторую. Когда лампа уже пробилась, ток начинает течь через колбу, минуя стартер.
- Лампе для работы нужно напряжение меньше, чем 220 в сети, и излишек оседает на дросселе. Он, как реактивный компонент схемы, переводит этот излишек не в тепло, а в электромагнитное поле, которое, по принципу трансформатора, создает электромагнитное сопротивление, и тем самым ограничивает силу тока в цепи.
Балласты в разных схемах с ЛДС

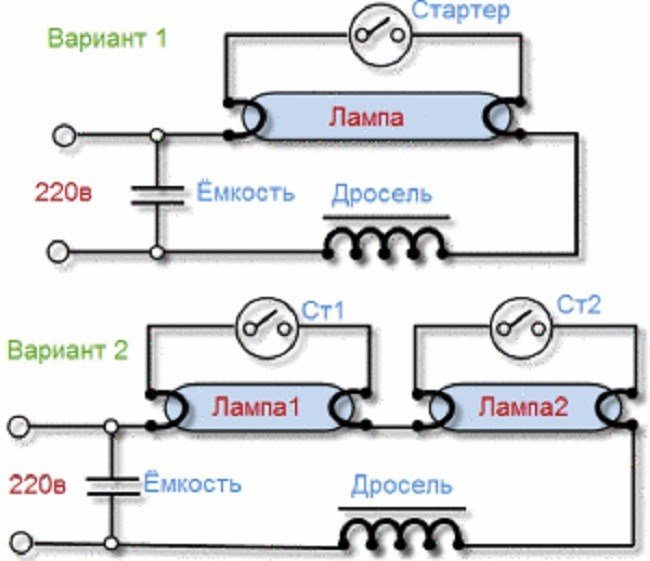

Схема с двумя источниками света строится по тому же принципу; конденсатор и дроссель выполняют те же функции. Лампы подключаются последовательно, каждая оснащается стартером. При включении оба стартера начинают замыкаться и размыкаться. Дроссель создает общий импульс, который распределяется между лампами; происходит пробой, после чего лампы загораются.
Описанная схема является классической; она использует стартер и электромагнитный (стандартный) дроссель. Схема с электронным пускорегулирующим автоматом работает без стартера, но подходит не для всех моделей ламп.
В любом случае пред тем, как подключить люминесцентную лампу, необходимо удостовериться в правильности выбора балласта. У классического дросселя имеются следующие особенности:
- Устройство по мощности должно соответствовать лампе, то есть для ЛДС на 40 Вт приобретают такой же электромагнитный балласт.
- Некоторые разновидности дросселя можно использовать по-разному, например, для одной лампы на 36 Вт, или для двух ламп по 18 Вт. Такая возможность указывается в маркировке, расположенной на корпусе устройства.
Электронные балласты содержат электронную схему, которая обеспечивает стартовый импульс для пробоя лампы, а после пробоя выполняет ограничительную функцию. Электронные дроссели имеют более сложное устройство, и полупроводники нередко выходят из строя. Поэтому старая схема на электромагнитном балласте часто оказывается более надежной.
