Принцип работы
На прилавках магазинов представлено множество различных видов батареек. У них есть небольшие различия, но вот работают они все по одной схеме. Если есть старая батарейка, сделайте ее разбор, и вы увидите, какова ее анатомия.
Каждая из них имеет в своем строении несколько элементов, состоящих из:
Вот эти три компонента батарейки и определяют ее состав.
Принцип работы устройства такой: происходит поступление электрического тока с положительного заряда (анода) на отрицательный (катод). При этом важно помнить, что необходимо присутствие нагрузки: лампочки, двигателя, диода или какого-либо иного элемента. Отсутствие нагрузки во время соединения «плюса» с «минусом» грозит коротким замыканием.
Катоды выступают восстановителем. Они получают электроны от поступившего анода. Электролит представляет собой среду для передвижения ионов, образовавшихся в результате химических реакций.
В процессе эксплуатации аккумуляторов постоянно образуются определенные вещества, аноды же в ходе работы элемента приходят в негодность, разрушаются, окисляются. Таким образом источник питания садится.
Но вот традиционные устройства с помощью этой рецептуры зарядить нельзя. Они не подходят для повторного использования, так как это чревато взрывом или течью химических элементов из корпуса.
Фонарные истории. Выбор элементов питания. — DRIVE2
- Положительный и отрицательный полюс
- Анодный стакан
- Катодный контакт
- Сепаратор
- Уплотнение
- Защитный клапан
- Изолятор
- Колпачок
- Перегородка
- Корпус алюминиевый или иной
Устройство батарейки
Конструкционные особенности батареек связаны, прежде всего, с их размерами и формой.

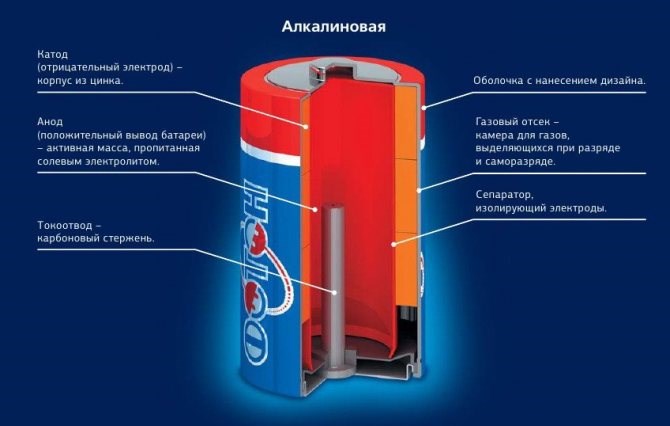

Цилиндрической
Цилиндрическая батарейка имеет вытянутый корпус. Оболочка в таких элементах чаще состоит из металла. Эта часть надёжно изолирована от внутренних деталей.
Сразу после диэлектрической оболочки следует тонкий стакан из токопроводящего металла (цинка в солевых батареях). Этот элемент соединяется с отрицательным выводом батарейки.
В середине цилиндрического элемента питания располагается графитовый стрежень, который является положительным выводом. В контактной части на эту деталь надевается металлический колпачок для защиты от механических повреждений.
В пространстве между центральным стержнем и отрицательной оболочкой находится электролит и деполяризующая смесь.

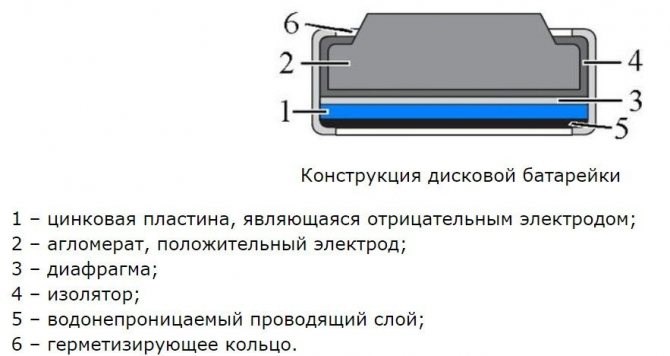

Круглой (миниатюрной)
Кнопочная батарея является незаменимым элементом питания в наручных часах и других миниатюрных электрических устройствах. Срок службы таких батареек, как правило, выше чем у пальчиковых, но причина длительной работы связана, прежде всего, с небольшим электропотреблением устройств, в которые устанавливается данный элемент.
Состоит такая батарейка из положительного и отрицательного полюсов, между которыми находятся вещества, вступающие в химическую реакцию при подключении к источнику тока потребителей.
Разноимённые контакты в таких изделиях надёжно изолированы друг от друга диэлектрическим материалом. Наиболее часто кнопочные батареи производят по воздушно-цинковой технологии.
Крона

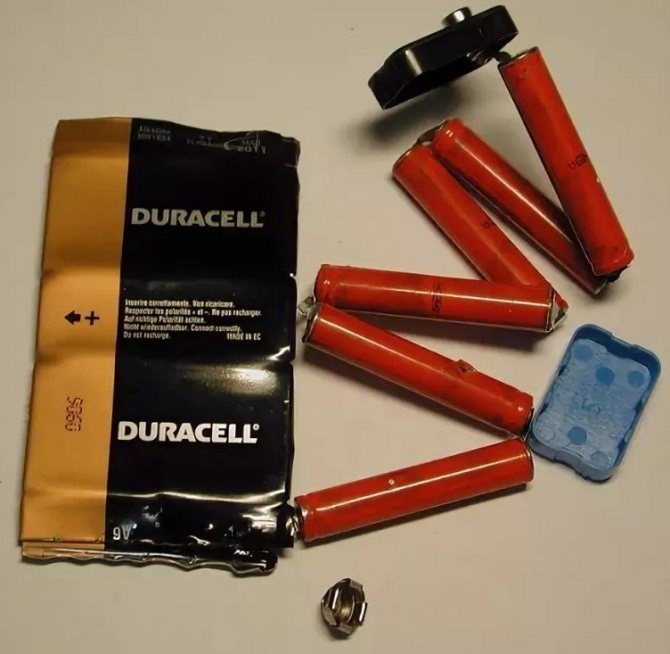

Крона отличается от других батареек тем, что внутри элемента находится 6 небольших источников питания по 1,5 Вольт. Принцип работы каждого отдельного изделия не отличается от пальчиковых или кнопочных батарей.
Корпус батарейки «Крона» изготавливается из металла, но также может использоваться прочный пластик. Отдельные элементы располагаются сверху вниз и подключаются последовательно. Положительный и отрицательный выводы находятся на одной из плоскостей, которая изготавливается из диэлектрика.
Фонарные истории. Выбор элементов питания.
Продолжаем цикл «хочу все знать и чтобы за это ничего не было».
В прошлом выпуске, Фонарные истории. В чем разница между фонарями., я постулировал, что считаю классические элементы питания, такие как NiMh-аккумуляторы и тем более обычные щелочные и солевые батарейки формата АА, и особо ААА — бессмысленными, экономически не оправданными и неудобными.
Варианты же на 3 ААА — это вообще дичь. Громоздкая, с минимальной емкостью, не способная отдавать большие токи и требующая покупки множества батареек(аккумуляторов) и больших зарядок, минимум на 4 гнезда.
Итак, если мы хотим иметь стабильные 100+ люменов, причем не за космические деньги брендовых фонарей на АА, которые в состоянии вымучить побольше, нам надо смотреть в сторону питания на Li-Ion.
В отличии от питания для телефонов, которое в основном выпускается в плоском форм-факторе, для фонарей практически стандартном стали цилиндрические элементы, которых выпускается гигантское количество — для аккумуляторов ноутбуков, для тяговых аккумуляторов мелкой техники, ну и как вышло — для фонарей ).
Наиболее распространенным стандартом де-факто стали элементы размерности 18-65 (диаметр, длина), получившие обозначение (интрига!) — 18650 )
Именно они были понапиханы в аккумуляторы ноутбуков последние 15 лет, именно они стали наиболее выгодными с точки зрения рубль\ватт относительно других размеров.
Фонари на 18650 (одиночных) имеют весьма компактные размеры, особо удачные миниатюризации имеют корпус почти с размер элемента, и равный размеру ширпотреба на АА.
На текущий момент, емкость таких элементов достигает от 2600 (оптимальное соотношение цена\емкость) до 3600 мАн (при напряжении 3.7в номинал, де факто от 4.2в или 4.35в), а величина отдаваемого тока может составлять до 30А на полностью заряженном аккумуляторе (но все же типовые токи существенно ниже).
Более мощные фонари собирали либо с питанием от 2-3-4 элементов 18650, либо переходили на элементы питания 26650 (длина такая же, но диаметр больше, соответственно больше емкость и токи).
рядом с моим пальцем фонарь на 16340, затем на 18650, затем рефлекторный кастом на 18350, затем обычный рефлекторный дальнобой на 18650, сверху подводный на двух 18650
Для любителей миниатюризации также выпускаются малютки на аккумуляторы 18350 ( изрядно укороченный 18650), 16340 ( типоразмер классической CR123), 14500 (по размеру равен АА элементу) и еще более мелкие элементы, применение которых уже имеет мало смысла.
фонаря, самым эффективным вариантом будет выбирать фонарь на одном элементе 18650.
Какой аккумулятор купить для велосипедного фонарика
