Короткое замыкание в автомобильной проводке – поиск и устранение проблемы своими силами
Типичная цепь потребителя, например, фар, состоит из проводки от аккумулятора, предохранителя, реле, выключателя, ламп накаливания и проводки обратно к АКБ. Переключатель фар всегда получает питание, но он не направляет его на фару до тех пор, пока водитель не повернёт переключатель в салоне автомобиля.
Мы рассмотрим два вида коротких замыканий – на питание и на «массу». Обе проблемы приводят к тому, что электричество не проходит через определенный датчик или исполнительный механизм.
- Короткое замыкание на «массу». В этом случае ток протекает от электрической цепи к автомобильному кузову. Провода могут нагреваться и терять изоляцию, контактируя с кузовом или двигателем. Короткое замыкание на «землю» может привести к выходу из строя предохранителей, неработоспособности световых приборов или двигателей либо «пропаже» датчиков. Например, поврежденный провод может замыкать на землю, что может привести к перегоранию предохранителя и выходу из строя фар с целью защиты цепи от перегрева.
- Короткое замыкание на питание. В жгуте с большим количеством проводов, расположенных в непосредственной близости существует возможность короткого замыкания на питание. В этом случае перетёртые или обрезанные провода могут соединяться между собой. В результате этого ток протекает там, где не нужно. Например, кто-то устанавливает дополнительные аксессуары или опции и непреднамеренно вкручивает винт через жгут проводов. По причине повреждения изоляционного слоя провода начинают контактировать между собой. Нередко это приводит к тому, что при включении фар автомобиль издает звуковой сигнал или при нажатии на педаль тормоза загораются огни заднего хода и т.д.
Это может казаться сложным, но лучшим решением станет разделение проводов и поиск неисправности. Современные электрические схемы имеют цветовую маркировку, что облегчает диагностику. Все же, найти короткое замыкание не всегда легко.

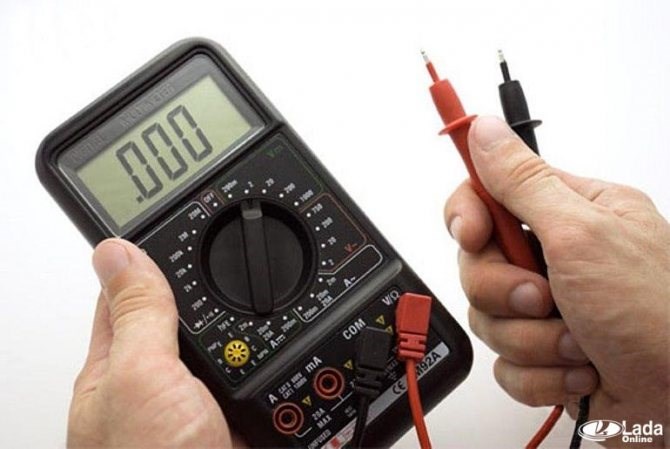

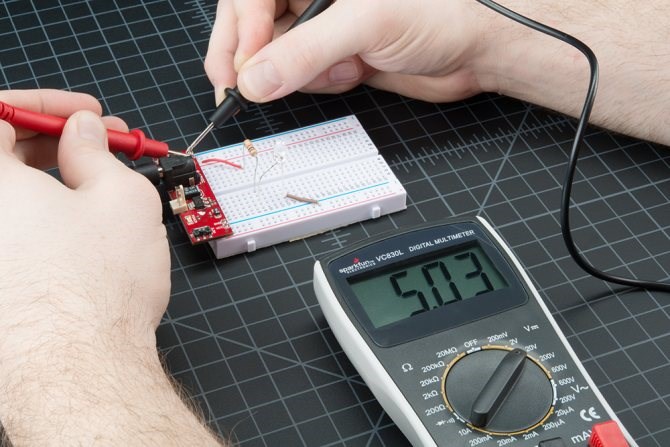

Как найти коротыш в автомобильной проводке мультиметром?

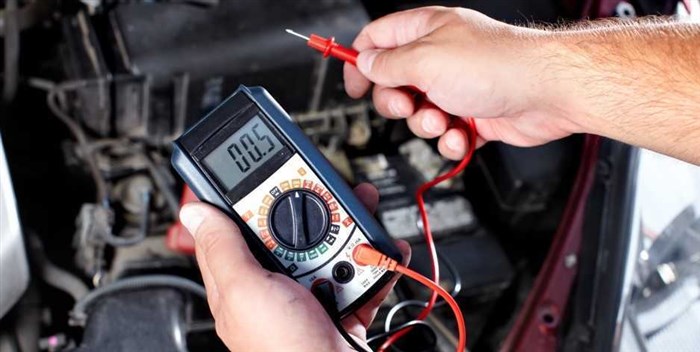

Поиск короткого замыкания в автомобиле
Для того чтобы найти причину неисправности надо запастись временем и терпением. Для выполнения работ подготовьте следующий набор:
Для начала найдите на схеме цепь, на которую вы сейчас смотрите. Необходимо разобраться в том, где она проходит, через какие разъемы и какой цвет имеют эти провода.
Если отключение потребителей не помогает (лампочка горит ярко), искать причину короткого замыкания надо в самой проводке. В таком случае надо осмотреть проводку и попробовать согнуть жгут в разных местах. Если в определенный момент лампа погаснет, это будет свидетельствовать о том, что вы нарушили короткое замыкание.
Как только вы сможете найти проблемный участок, его необходимо восстановить. Перед подключением АКБ или установкой нового предохранителя, повторите проверку с помощью мультиметра или контрольной лампочки.
Как проверить утечку тока на б/у автомобиле мультиметром
- Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла – аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
- Убедитесь, что дополнительная подсветка, магнитола отключены.
- Снимите «минусовую» клемму с АКБ.
- Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора – прибор покажет значение тока утечки.
Нормальный показатель – 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.
Показания пришли в норму – вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.
Причин утечки может быть несколько. К ней могут быть причастны:
Каждый элемент можно проверить с помощью мультиметра.

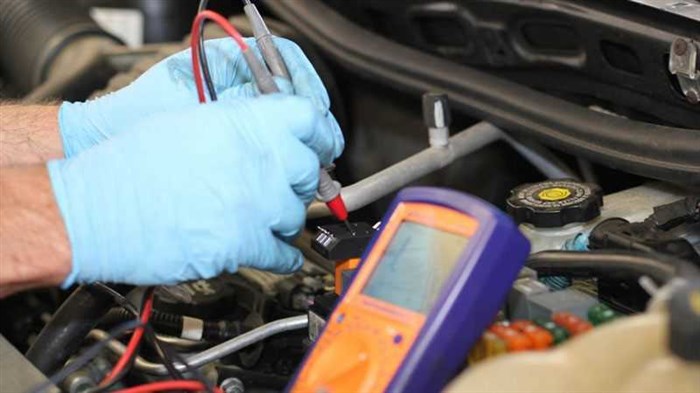

Как найти обрыв и короткое замыкание в проводке автомобиля » н
- Разъединить колодки с обеих сторон электрической цепи.
- Пробник, одним концом соединенный с «+» аккумуляторной батареи, подключить к клемме проверяемой цепи. Если пробник светится, значит, проверяемая цепь замкнута на «массу».
Как найти короткое замыкание в проводке автомобиля
Короткое замыкание — это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.
Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой — к кузову («массе»).
Осматриваем весь участок цепи на наличие повреждений.
Как найти короткое замыкание в проводке автомобиля
Короткое замыкание — это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.
Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой — к кузову («массе»).
Осматриваем весь участок цепи на наличие повреждений.

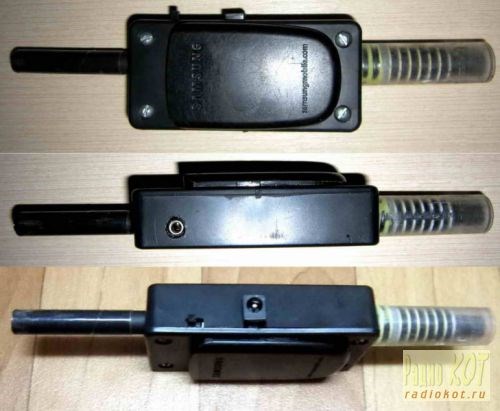

Автомобильный щуп-прозвонка (он же пробник)— это диагностический прибор, который широко используется при обслуживании электрического оборудования автомобилей. Основная область применения щупа-прозвонки — в качестве пробника электрических цепей автомобиля с высоким входным сопротивлением.
Как найти короткое замыкание в проводке автомобиля
- если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
- проверить исправность предохранителя;
- проверить исправность реле;
- проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).
Попытки отыскать обрыв
Проверка транспортного средства на факт утечки тока мультиметром подразумевает аналогичные манипуляции, как и с коротким замыканием. Показателем присутствия контакта в данном случае будет измерение сопротивления. Если контакта нет, сопротивление движется к бесконечности, на устройстве отобразится единица. Контактное наличие — нулевое сопротивление.
Поэтому, для оперативной проверки обрыва проводки в автомобиле, необходимо подсоединить наш прибор к двум контактам, которые вызывают подозрение в плане обрывов. Здесь также, показатель единицы указывает на то, что есть обрыв.
Чтобы не допустить обрыва в дальнейшем, нельзя скручивать как попало провода. Для этих целей существует паяльник, специально предназначенная термоусадка. При обрыве в клемме, обязательно зачистите ее.
В цепях постоянного тока
Мультиметр и аккумулятор
Бывает, что очевидна некорректная функциональность АКБ. На помощь и здесь приходит мультиметр. Взяв его в руки и настроив на замеры тока, необходимо:
- сначала отключаем одну клемму, затем подключаем контакт красного цвета к плюсовому значению. Соответственно, черный идет на минус. Нормальным показателем напряжения считаются показатели от 12,4 до 12,8 V.
Помните! Замеры выполняются не раньше, чем через час после того, как мотор выключен.
Это означает, что, если емкость составляет допустим семьдесят пять A/час, соответственно нагрузка должна быть сто пятьдесят ампер. Проседание напряжения ниже девяти говорит о неисправности батареи. Также это может свидетельствовать о недозаряде аккумулятора. Когда отключите нагрузку, обычно напряжение приходит в норму в течение семи секунд.
Кстати, диагностику проводки лучше осуществлять, вооружившись схемой электрооборудования своего авто.
