Чем отличается УЗО от дифавтомата
Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.
Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?
Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке УЗО или дифавтомат. Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.
Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?
Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов чем отличается УЗО от дифавтомата.
| Еще раз внимательно прочтите и запомните. Если пишется «16А» – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется «С16» — это диффавтомат, где буква «С» — характеристика расцепителей, «встроенного» в устройство, рассчитанное на номинальный ток 16А. |
Чем отличается УЗО от дифавтомата?
Отличие узо от дифференциального автомата по функциональному предназначению
Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

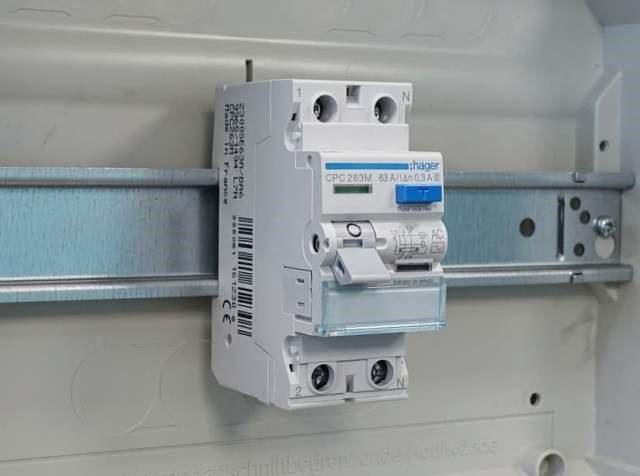

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.
Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.
Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.
Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!
Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.
Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.
К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.
Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

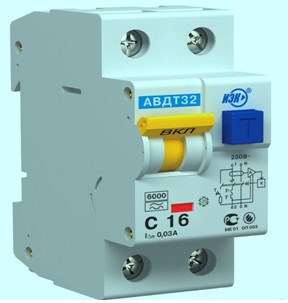

Дифавтомат
Безусловно, благодаря этому дифавтомат является более функциональным устройством, для которого характерны такие преимущества, как быстрая реакция на изменение рабочих показателей (от 0,04 с), большой рабочий ресурс, возможность работы в широком температурном диапазоне (от-25˚C до +50˚C).
Задача по отличию УЗО от дифференциального автомата может ввести в заблуждение многих начинающих электротехников. Дело в том, что принцип их работы практически одинаков. Помимо того, иногда они трудноотличимы друг от друга даже по внешнему виду. Итак, рассмотрим по порядку, как отличить УЗО от дифавтомата.
Функциональные отличия
Внешний вид
Стоимость
Опираясь на данный показатель можно сказать, что установка конструкций автомат+УЗО оправдывает себя не только стоимостью, но и легкостью дальнейшей эксплуатации в силовых щитках с большим количеством групп потребителей.
Дифавтоматы и УЗО в чем разница и как выбрать дифавтомат? | | ЭНЕРГОСБЕРЕЖЕНИЕ
Чем отличается УЗО от дифавтомата?
Сегодня мы поговорим о том, чем отличается УЗО от дифавтомата.
Предположим такой вариант, что вы в магазине хотите приобрести УЗО (или дифавтомат), а продавец не в курсе и вам приходится сделать выбор самостоятельно. Или же у вас дома имеется аппарат защиты, и вы точно не уверены УЗО это или же дифавтомат. Так как же отличить УЗО от дифавтомата?
Дифавтомат — это конструктивно выполненные в одном корпусе автоматический выключатель и устройство защитного отключения, я подробно рассматривал это в статье Дифавтомат устройство и принцип работы.
Как автоматический выключатель, он выполняет защиту от токов перегрузки и токов короткого замыкания. Как УЗО, он выполняет функцию защиты проводки от токов утечки.

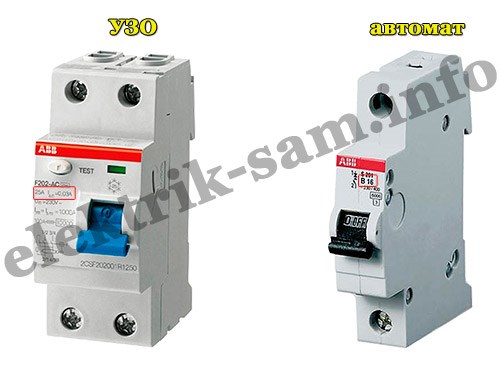

Вспомним основные характеристики УЗО. Это номинальный ток в амперах и уставка по току утечки, они являются основными параметрами УЗО и указываются на передней панели (рисунок выше в красном прямоугольнике слева).
Основные характеристики автоматического выключателя — это его номинальный ток в амперах и время-токовая характеристика срабатывания электромагнитного расцепителя, которая обозначается буквой перед номиналом автомата (рисунок выше в красном прямоугольнике справа).
Логично предположить, что поскольку в конструкцию дифавтомата входит и автоматический выключатель и УЗО, то соответственно и характеристики и автомата и УЗО должны указываться на передней панели дифавтомата.
Так оно и есть на самом деле. На передней панели дифавтомата указывается тип время токовой характеристики его электромагнитного расцепителя, в нашем примере буква С; номинальный ток, характеризующий настройку его теплового расцепителя, в нашем примере 25А; и чувствительность модуля дифференциальной защиты, в нашем примере 30 мА.
Если посмотреть на переднюю панель УЗО, то на ней указывается его чувствительность по току утечки и номинальный ток в амперах (рисунок ниже в прямоугольнике слева).
На передней панели дифавтомата, помимо его номинала и чувствительности по току утечки, также указывается и тип его время-токовой характеристики , в нашем примере буква С (красный прямоугольник справа).
Таким образом, главное отличие УЗО от дифавтомата по внешнему виду заключается в том, что на передней панели дифавтомата, в отличие от УЗО, указывается латинская буква время-токовой характеристики.
Т.е. если вы видите, что на передней панели перед номиналом указана буква, то перед вами дифавтомат; если быквы нет, а только номинал и чувствительность — перед вами УЗО.
