Как проверить исправность корректора фар hyundai solaris
Неисправности корректора фар снижают уровень безопасности при движении в темное время суток. Перед началом поиска и устранения поломки, из-за которой не работает корректор фар, ознакомьтесь с принципом работы системы регулировки уровня светотеневой границы.
Неисправности гидрокорректора
6 – ручка регулировки светового пучка; 1 – главный регулировочный механизм; 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.
Где находится гидрокорректор ламп? У каждого из блока фар находится исполнительный механизм, воздействующий на отражатель, от которого в салон идут 2 трубки. Через технологическое отверстие в моторном щите трубки идут к главному цилиндру и переключателю на приборной панели.
Замена
Все работы будут показаны на примере автомобилей ВАЗ, в частности, Лада Гранта, но и на других моделях конструкция не будет иметь больших отличий. Демонтаж неисправного гидрорегулятора:
Установка нового гидрокорректора
Неисправности электромеханического корректора
Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков. Возможные неисправности:
- обламывание, перетирание проводов, образование окислов в разъемах;
- износ элементов электродвигателя;
- перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.
Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.
Принципиальная схема
Перед началом диагностики следует изучить электрическую схему подключения мотор-редукторов на вашем автомобиле. Чаще всего применяются 2 типовые схемы включения:
Методы диагностики
- Проверка предохранителя (рекомендуем прочитать, как правильно заменить плавкую вставку). Если предохранитель часто перегорает, в цепи присутствует оголенный контакт, провоцирующий КЗ.
- Визуальный осмотр разъемов на предмет наличия окислов контактов, также следует осмотреть видимый контур проводки на предмет перетирания, обрывов. Окислы с контактов можно убрать надфилем.
- Проверка питания мультиметром. Если проверка мультиметром показала, что причина неисправности не в разъемах либо проводке, для поиска поломки следует разобрать мотор-редуктор или блок управления корректором фар. Осмотримте схемы на предмет обгоревших, вздувшихся радиодеталей, плохо припаянных контактов. При необходимости большинство элементов можно без труда купить в магазине радиодеталей.
Почему на Поло, Рапид, Рио, Солярис плохой свет и как решить проблему без замены ламп | Автомания | Яндекс Дзен
Hyundai Solaris
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Описанным в данном подразделе способом с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
3. Измерьте на автомобиле высоту центров фар от земли. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
Так расположены винты регулировки света фар по горизонтали А и вертикали Б. Показано на левой блоккфаре, снятой с автомобиля.
7. Откройте капот и, вращая регулировочный винт А, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и, вращая регулировочный винт Б, по вертикали.
8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Какими средствами можно улучшить свет на Солярисе
Способов увеличить яркость головной оптики Hyundai Solaris несколько. Среди них есть как законные, так и те за которые сотрудники ГИБДД могут выписать штраф или лишить прав.

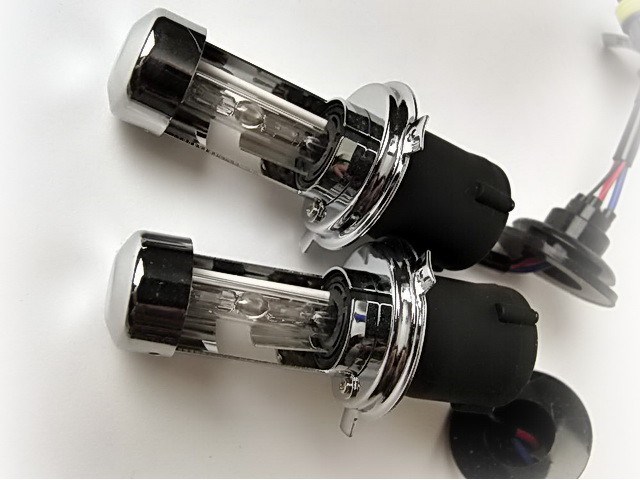

Биксенон H4 для Хендай Солярис
Установка ксенона (биксенона). В зависимости от года выпуска вашего Соляриса и типа оптики (линзованная либо обычная), можно установить биксенон (ближний/дальний свет) цоколя H4, либо ксенон в линзованную оптику ксенон HB3. Свет будет более ярким, дорогу освещать будет намного лучше, однако за такую модернизацию сотрудники ГИБДД при желании могут лишить прав.
LED лампы H4 для Соляриса
Яркие галогенные лампы H4 для Соляриса
Установка галогенных ламп с увеличенной яркостью. Это пожалуй самый легальный способ сделать свет ярче. Установив яркие галогенные лампы H4 +130 +150% яркости Philips или Osram, свет значительно улучшится. Однако у подобных ламп есть и минус — ресурс их работы — он меньше, чем у стандартных ламп.
Лампы с увеличенной яркостью в ближний свет Соляриса
Указанные выше лампы отличаются от обычных повышенной яркостью и при этом обладают той же мощностью, что и стандартная лампа — 55/60W.
После установки ярких ламп следует выполнить регулировку фар, так как пучок света будет дальше и ярче, следовательно может слепить встречных водителей. Лидерами по освещаемости дороги в списке выше являются лампы Osram и Philips.
Как отрегулировать фары: самостоятельная настройка возле стены
Как установить птф на солярис рестайлинг
Благодаря конструкторской смекалке противотуманки в Хендай Солярис включаются довольно хитрым способом. Настолько хитрым, что некоторые владельцы вновь приобретенного автомобиля толком не знают, как их зажечь.
Мало того, что переключатель света не так просто найти, на некоторых модификациях Солярисов реальность не совпадает с теорией. Более того, на них даже пиктограмма противотуманок может находиться на другом переключателе, который этот свет не включает!
Согласно инструкции ПТФ можно включить лишь тогда, когда включен габаритный свет. Сделать это несложно. Включаем габаритный свет, переключатель 1 (фото ниже) переводим в положение «противотуманные фары».
Но на некоторых модификациях это не работает! К примеру, на ролике ниже, как мы можем убедиться, ПТФ включаются только после включения головного.
Вариант включения ПТФ на некоторых модификациях Хендай Солярис
Важно! В обоих вариантах включения противотуманных фар зажигание должно быть включено.
