Подключение светодиодов к 12 В, схемы и пояснение
В настоящей статье рассмотрим наиболее простые и самые сложные способы и схемы, которые используются, чтобы произвести подключение светодиодов к 12В. Даные схемы идеально подойдут как для подключения через БП, так и к аккумуляторным батареям автомобилей
После статьи о подключении светодиодов к 220 В множество вопросов у посетителей отпало. Но возник другой вопрос — в частности: подключение светодиодов к 12 В. В большей своей части этим интересуются автолюбители.
Я хочу сделать схему. которая позволит питать от 1-3 светодиодов в параллель от 12 В. Воспользовавшись одним из онлайн калькуляторов высчитал, что мне нужны 2 резистора — 100 и 33 Ом. После сборки схемы 100 Ом резистор перегревается и происходит сбой. Что нужно сделать, чтобы резистор не перегревался? Оба резистора 1/2 Вт. Светодиоды 3,6 В. Андрей П.
Из множества вопросов выбрал один, наиболее интересный. И попробую более популярно объяснить процесс подключения светодиодов к 12 В.
Переделал галогеновую люстру под светодиоды
Подключение светодиодов к 12 В по простой схеме
Вопрос не содержал никаких толковых объяснений, поэтому пришлось не много додумать его. По моему мнению схема подключения светодиодов к 12 В выглядит следующим образом: два резистора используются для деления напряжения, причем светодиоды подключаются параллельно к точке соединения двух резисторов.
Данная схема не подходит для наших целей, деления в пропорции 1 к 4 не будет.
Нам необходимо либо использовать три светодиода, соединенных последовательно с одним резистором, или если Вы все-таки желаете параллельное соединение, то резистор необходимо устанавливать у каждого LED.
В моем случае я бы взял сопротивление по 20 мА. Это самое оптимальное решение. А вообще, резисторы подбирать нужно от конкретного типа светодиодов.
Какие лампы поставить?
Если у вас круглые плафоны с узким горлышком, то с выбором ламп могут возникнуть проблемы. Не все размеры проходят сквозь него. Диаметр около 11-12 мм. Галогенки тонкие и без труда проходят, а вот большинство светодиодок в диаметре толстые. Как раз мой случай.

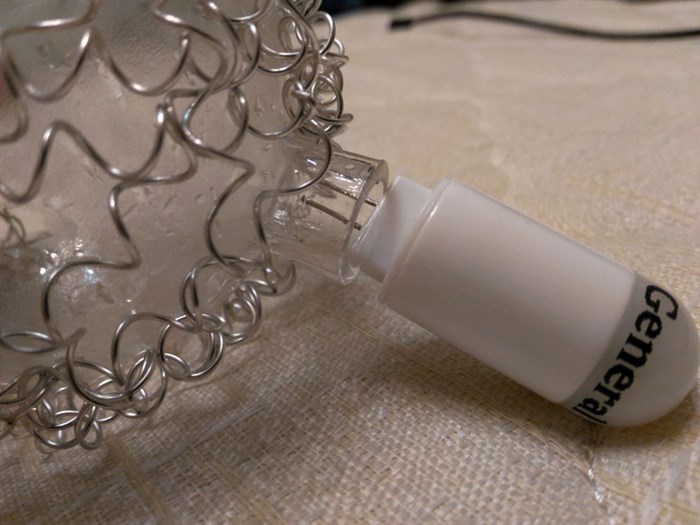

Так вышло, что я купил лампочки General Electric на 2.5 Вт с диаметром 17 мм. Естественно они не влезли в плафон. Что делать? Решение было простым и кардинальным. Я поставил лампы без плафонов. Возможно пропала красота, но зато яркость ламп не уменьшилась.
Светодиодные лампочки, которые влезут в плафон галогеновой люстры в природе существуют. Диаметр у них 13 мм. Они в селиконовой оболочке, поэтому еще немного сожмутся при установке и легко проскочат узкое место.
С ходу могу сказать, что такие есть у Навигатора и Ферона. Цветовая температура трех видов: 2700, 4000 и 6500. Бывают такие же на 220 Вольт.
Схема и способы подключения светодиодов для автомобиля к 12 вольтам своими руками
Заключение
- Чтобы яркость источников освещения не изменялась, можно дополнительно добавить в цепь стабилизатор.
- При подключении нужно использовать качественное сопротивление, поскольку эффективность работы подсветки зависит именно от резистора. Кроме того, если в не хотите регулярно менять диоды, то они тоже должны быть качественными.
- Если вы не уверены в том, что сможете подключить подсветку правильно, то лучше обратиться за помощью к электрику.
- Перед подключением обязательно проверьте напряжение в бортовой сети — если оно пониженное, то нужно проверять работоспособность аккумулятора и генератора.
Цена вопроса
Стоимость диодов отличается в зависимости от их типа и предназначения. К примеру, за одну лампу головного освещения автовладельцу придется выложить от 300 до 5 тысяч рублей. Обычные диоды для установки в приборную панель стоят около 75 копеек за штуку. Отрезок диодной ленты длиной 30 см будет стоить около 600 рублей.
Как заменить галогенные лампочки 12в на светодиодные
- Маломощные устройства не имеют системы охлаждения, поэтому их ресурс эксплуатации обычно низкий. В автомобилях таких устройства есть смысл использовать только в качестве индикаторов, к примеру, включения дневных ходовых огней или при установке контроллера разряда АКБ.
- Мощные диоды 12в имеют более высокий ресурс эксплуатации, при правильном использовании они могут проработать до 10 лет. Нужно учитывать, что такие диодные элементы не подвергаются большим нагрузкам.
- Модули. Такие устройства представляют собой стальную пластину, на которую вмонтирован целый ряд диодных элементов. Цена модуля зависит от его надежности и качества производства — чем лучше качество, тем выше цена. Модули не нужно путать с китайскими лентами, поскольку их эксплуатация возможна, разве что, для подсветки контрольного щитка или бардачка.
Как переделать светильник дневного света в светодиодный — 2 легких способа.
Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.
Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.
Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.
Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:
Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.
Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.
На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.
Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.
Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.
