Как Перевести Электродвигатель с 380 на 220
На фото 1, электро двигатель машин таких, как: 34 класс; 330-8 класс ; 430 класс : 1022 класс; 1022 М класс и так далее. На паспорте машины вы прочтёте 0,37 киловатта, 3000 об/мин.
На фото 2, на двигателе паспорт— это чёрная табличка — вы прочтёте, Мощность двигателя 0,27 киловатта. 1500 об/мин. Этот двигатель, устанавливался на машинах 23 класса и 22 класса и так далее.
- Открутить винт(ы) на клемнике двигателя, снять крышку.
- По фото 4, вы должны переставить пластинки в положение треугольник.
- От розетки, до клемника, с провисом до пола, измерить расстояние. Это для определения длинны, двухжильного медного (многожильного) провода.
- Подсоединить этот провод к вилке.
- Конденсаторы. Фото 5 и фото 7.
- Припаять к конденсаторам провода, лучше разного цвета.
На фото 3, показан клемник электро двигателя от машины 1022 М. На нём соединение звезда.
Соединение «Звезда» — так распологаются в клемнике — перемычки, для работы машины от напряжения в 380 вольт!
На фото 4,крышка клемника, два положения подключения — треугольник и звезда.
На двигатель, мощностью в 1 киловатт, необходимо 60 мкФ конденсаторов. 1 Киловатт равен 1000 ватт. На 500 ватт надо 30 мкФ, на 250 ватт надо 15 мкФ.
На фото 6, нам для подключения, нужно чтоб на конденсаторе, было написано ёмкость 20 мкФ, а рабочее напряжение 500 В. Для подключения двигателя на двигатель в 0,27 кВт равно 270 ватт, нам подойдёт один конденсатор. А для двигателя 0,37 кВт нам надо два таких.
На фото 7, вот так мы их спаиваем проводами и оставляем еще, по 50 см длины, на подсоединение, к клемнику.
На фото 8, схемка для подключения клемника к розетке. При таком подключении ваш двигатель заработает. А, как только, нажмёте на педаль, включится и фрикцион.
Не спешите присоединять ремень к машине! Возможно нужно будет сменить направление вращения двигателя! Для этого поменяв местами провода чёрный и красный изменятся обороты двигателя. Шкив двигателя должен вращаться на сидящего за машиной. А при работе на оверлоке наоборот от сидящего!
На фото 9, показана схемка, для подключения к двигателю 1,1 кВт.
- Реверс — переключатель оборотов двигателя.
- Кнопка Пуск — нажимается, на 3-4 секунды. При нажиме на эту кнопку — включается пусковая обмотка, двигателя. Двигатель набирает, максимальные обороты, а отпустив кнопку, двигатель продолжает работать, без конденсаторов.
На фото 10, машина 1022 М. Можно надеть ремень, на маховое колесо, машины.
Провода прикрепить к станине, машины, изо лентой. Но так, чтоб они не касались ремня. И зачищенные от изоляции провода, не касались металлических частей каркаса, стола. Между проводом и металлом, лучше положить, кусочек асбеста или пластмассы.
Подключение электродвигателя 380 вольт на 220 вольт
Всё, можно устанавливать нитки и пробовать шить!
0 #14 RE: Переподключение электро — двигателя, с 380 на 220 вольт. — Андрей Анатольевич 31.12.2024 19:46
0 #13 RE: Переподключение электро — двигателя, с 380 на 220 вольт. — Андрей Анатольевич 18.11.2024 14:52
0 #12 RE: Переподключение электро — двигателя, с 380 на 220 вольт. — Андрей Анатольевич 09.03.2019 09:37
-1 #11 RE: Переподключение электро — двигателя, с 380 на 220 вольт. — Андрей Анатольевич 07.03.2019 04:21
От розетки до включателя, что б оставить рабочим включатель.
Или просто замкнуть два плюса от розетки до включателя, а конденсатор поставить непосредственно перед мотором?
И конденсатор взять 20мкФ 500В?
В розетке 220 вольт — переменное напряжение (фаза) и (0)!
Размыкать надо — фазу!
(+) и (-) это постоянный ток!
Два провода от розетки — идут на двигатель.
Провод с фазой — размыкаете выключателем.
И два провода конденсатора — соединяются только с двигателем.
Поменяв местами провода на клемнике двигателя — вы измените направление вращения ротора.
доброе время суток . приобрел машинку .где должно написано сколько киловат стерто а сам двигатель 2900 аборотов в мин . можно понять по оборотам на сколько киловат он ?
Здравствуйте алексей1985!
Двигатели в 3000 об/мин — бывают от 0,1 квт до 1000 квт.
+1 #9 RE: Переподключение электро — двигателя, с 380 на 220 вольт. — Андрей Анатольевич 13.08.2017 03:04
Здравствуйте, Андрей Анатольевич, подскажите, можно ли подключить двигатель от оверлока на ПМЗ 22 класса?
Здравствуйте Лилия!
Маховое колесо у оверлоков, вращается от сидящего за машиной.
У машины 22 класса, маховое колесо — вращается на сидящего за машиной. Для работы оверлока, достаточно мощности двигателя в 100 ватт. А для работы 22 класса нужен двигатель, с мощностью не менее 250 ватт.
Если с бытового оверлока, поставить бытовой двигатель,, на промышленную машину 22 класса. То он будет просто гудеть, пока не сгорит.
+1 #8 RE: Переподключение электро — двигателя, с 380 на 220 вольт. — Андрей Анатольевич 02.04.2017 19:56
доброе время суток . приобрел машинку .где должно написано сколько киловат стерто а сам двигатель 2900 аборотов в мин . можно понять по оборотам на сколько киловат он ?
Здравствуйте алексей1985!
Двигатели в 3000 об/мин — бывают от 0,1 квт до 1000 квт.
+4 #7 RE: Переподключение электро — двигателя, с 380 на 220 вольт. — Андрей Анатольевич 05.11.2016 19:23
+2 #6 RE: Переподключение электро — двигателя, с 380 на 220 вольт. — Андрей Анатольевич 13.10.2016 08:23
Срочно нужны конденсаторы 5 шт. по 20 микрофорат. Помогите найти! Живу в Ставропольском крае г. ГЕОРГИЕВСК
Живу в Харькове!
Город большой, проезд на рынок и обратно стоит 30 гр. Где гарантия, что вы согласитесь оплатить накладные расходы, а затем оплатить стоимость конденсаторов которые я куплю?
И ещё
Сообщить об опечатке

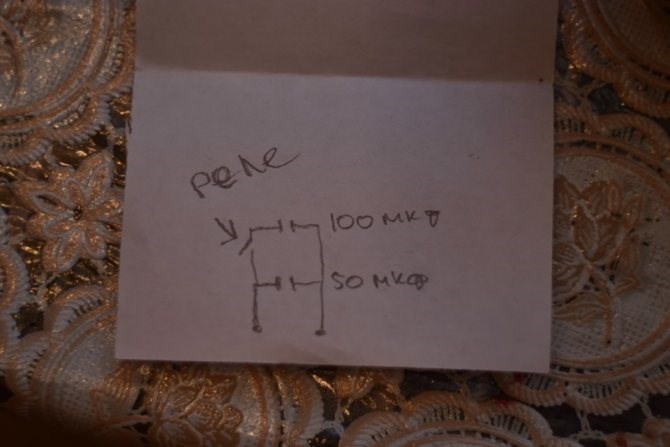

Но если Ваш электродвигатель производит большую мощность, то нужно в схему ввести еще пусковой конденсатор.

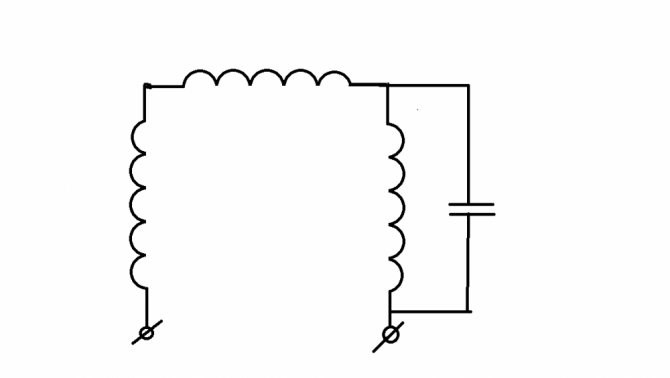

Как видно, напряжение в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение.
Но данная ситуация — палка о двух концах. Что касается емкости пускового конденсатора, то он должен быть в 2,,0 раза больше, чем у рабочего.
Классификация этих машин более разветвленная, учитывающая частоты вращения магнитного поля статора и ротора, а также фазную структуру тока. Подключение однофазного электродвигателя ПРОМЭЛЕКТРО 220 вольт
Рекомендуем: Составление смет на электромонтажные работы пособие
Что делать, если есть только три вывода

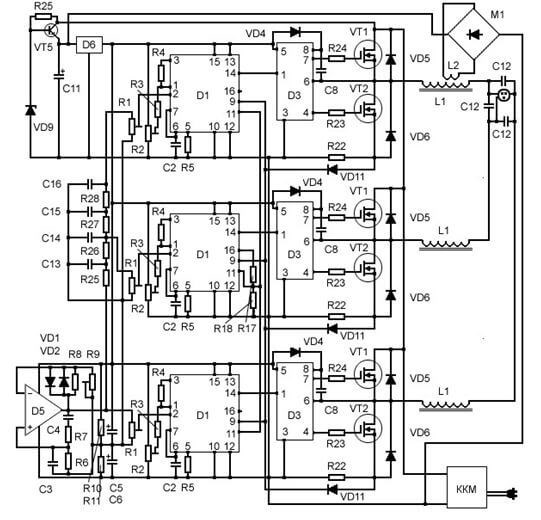

Методы получения 380 В из 220
Зачастую данные устройства имеют не только преобразование однофазного в трёхфазное напряжение, но и защищают электродвигатели от перегрузок, короткого замыкания и перегрева.
Здесь больше вопрос стоит не как переделать однофазное напряжение, а как подключить его, а для этого достаточно всего лишь трехфазного удлинителя, а если законно всё делать, то и счётчика.
Как подключить участок к электричеству Как собрать щит на 380 Вольт Как распределить нагрузку по фазам Нравится 0)Не нравится 0)

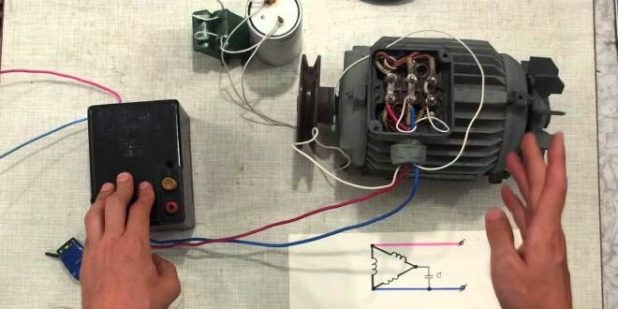

Схема подключения электродвигателя 380 на 220

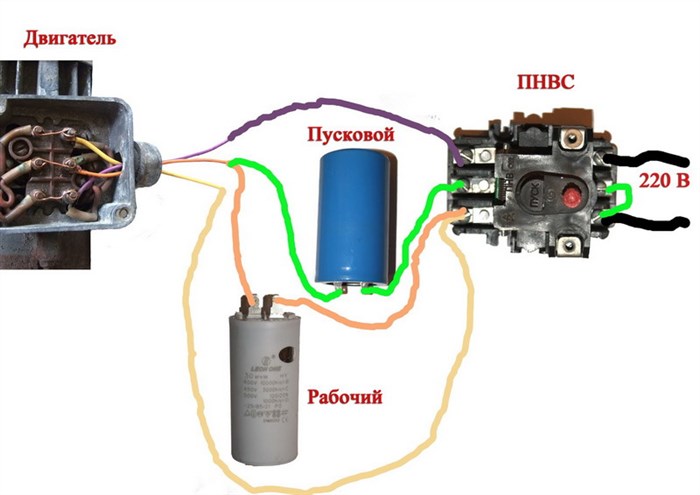

Сп — Пусковой конденсатор Ср — Рабочий конденсатор SB — кнопка SA — тумблер
Конденсатор пусковой включается кратковременно кнопкой без фиксации только на время, пока электродвигатель 220в разгонится до номинальных оборотов. После выхода двигателя на оптимальный режим пусковой конденсатор необходимо отключить, иначе большая суммарная емкость вызовет перекос фаз и перегрев обмоток. Реверс двигателя осуществляется переключением тумблера.
