Установка противотуманных фар (инструкция по установке ПТФ)
Предохранитель возьмем с небольшим запасом, т. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности.
Несмотря на то, что ПТФ являются необязательным световым оборудованием, при их установке нужно соблюдать определенные требования и знать, как подключить противотуманки. При нарушении принятых норм могут возникнуть проблемы во время прохождения техосмотра или может быть наложено административное взыскание.

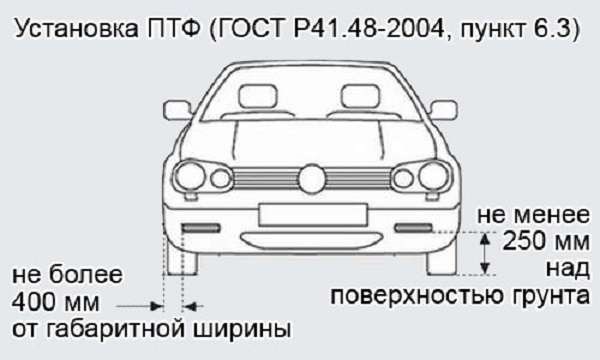

При установке туманок нужно соблюдать следующие нормы:
- от дорожного полотна до фар должно быть расстояние не менее 25 см,
- ПТФ должны быть расположены симметрично на расстоянии, не превышающем 40 см от боковой плоскости машины (по внешней кромке габаритных огней),
- включать противотуманки можно только вместе с габаритами,
- если в фарах используется ксенон, то у них должна быть маркировка «D» и установлен автоматический корректор.
После установки нужно отрегулировать свет фар вместе с креплениями. Необходимо добиться, чтобы правильно падал световой луч, под нужным углом к дорожному полотну.

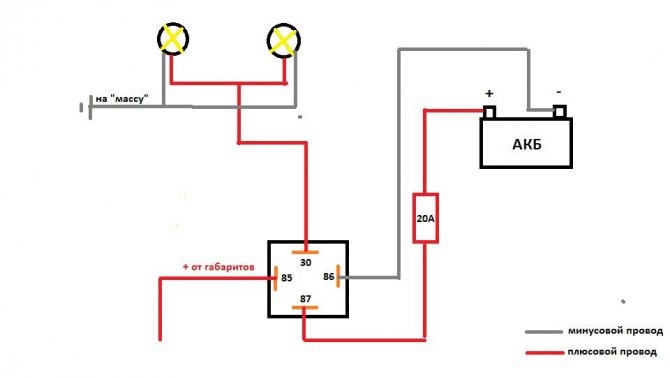

Подключение и установка противотуманных фар: схема противотуманок, как подключить и включить ПТФ
- 30 подключается через предохранитель к положительной клемме АКБ,
- 86 либо к массе авто, либо к отрицательной клемме аккумулятора,
- 85 присоединяется к плюсу АКБ через выключатель и предохранитель ПТФ, который включен в цепь с 30 контактом.
Инструменты и материалы
При выборе ПТФ следует определиться с типом ламп. Ксенон можно устанавливать лишь в специально предназначенные фары.
При выборе следует обратить внимание на следующие факторы:
При использовании в качестве стекла поликарбоната, стекло лучше покрыть защитной пленкой, тогда они будут долго оставаться прозрачными.
Для самостоятельной установки нужно приобрести не только фары, но и приготовить другие материалы:
Кроме того, для выполнения работ понадобится стандартный набор инструментов. Чтобы защитить бортовую сеть, подключение делается через реле (автор видео PRO.Garage).
Разновидности реле
Релейные устройства классифицируются по нескольким параметрам.
Количество фаз
Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.
Тип переключения
Тип активации воспринимающего элемента
Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:
- первичные с прямым подключением контактов в сеть;
- вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
- промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.
Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.
Тип управления нагрузкой
Нагрузка подается и приостанавливается с определенными промежутками.
Тип поступления сигнала
В продаже можно найти следующие коммутационные устройства:
- электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
- герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
- электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
- временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
- таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
- электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.
Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.
Как самому подключить противотуманки? | Мастер Винтик. Всё своими руками!
- Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
- Установка навесного предохранителя.
- Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
- Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
- Прозвонка провода мультиметром и присоединение его к кузову.
- Проверка фар и габаритов.
- Повторная прозвнока мультиметром и поиск цифры 12+.
Особенности контактов
По конструкции контактное промежуточное реле состоит из трех типов элементов.
Нормально разомкнутые
Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.
Нормально замкнутые
Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.
Перекидные
При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.
Модели с несколькими контактными группами обеспечивают управление несколькими цепями.

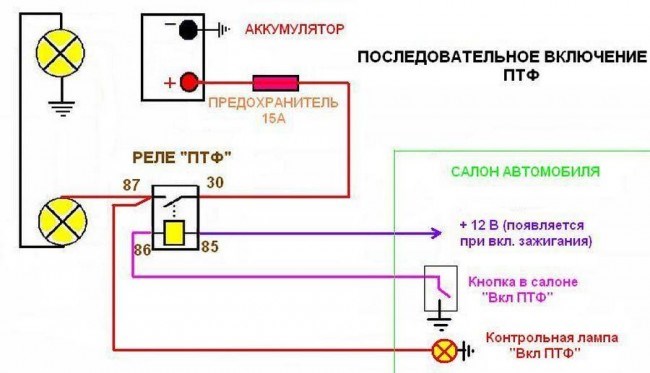

Экономичное (последовательное) включение ПТФ
Если Вы используете противотуманки только для того, что положено ездить днём со светом и не собираетесь ими пользоваться в туман. То две противотуманки можно соединить между собой последовательно. Туман они, конечно «не пробьют», но днём видно, что автомобиль едет со светом.
- Падение потребляемого тока в 4 раза! Это значит меньше нагрузка на генератор, контакты реле и проводку. Из за того, что меньше нагрузка на генератор и на двигатель в целом — это хоть и немного, но расход потребляемого топлива будет меньше.
- Так как лампочки светятся в пол накала — лампы прослужат дольше, а также меньше происходит нагрев самой противотуманки и главное — стекла.
- Мы не включаем головной свет, тем самым бережём дорогие лампы и экономим энергию авто.
Обе схемы подходят для любой марки автомобиля, мотоцикла, скутера или трактора.
