«Ангельские глазки» для фар своими руками!
«Ангельские глазки» — самодельные светодиодные кольца, установленные в головную оптику автомобиля. Они бывают белыми, голубыми, красными и т.д. в зависимости от палитры светодиода. Кольца могут быть не всегда круглыми, но предпочтительнее считается именно эта форма, поскольку она напоминает глаз.
«Ангельские глазки» всегда устанавливаются по краям линзы , поэтому они будут хорошо смотреться с оптикой любой геометрии. Можно пойти простым путём и купить уже готовые кольца . Но, как мне кажется, они слишком яркие и желаемого эффекта вы не добьётесь. Лучше изготовить их самостоятельно , поскольку так можно подобрать цвет и яркость.
- герметик для фар;
- прут оргстекла небольшого диаметра;
- пара светодиодов;
- паяльник;
- резисторы (~220 Ом);
- различные инструменты для работы .
Вообще желательно хоть немного разбираться в электрике, но при сильном желании трудностей возникнуть не должно. Чтобы не сбиться с толку, я буду все шаги раскладывать по пунктам.
Итак, наша задача состоит в том, чтобы придать оргстеклу необходимую форму и поместить в него светодиод . Добавив пару резисторов, хорошенько всё спаяем и установим в фару, после чего герметично её соберём.
-
Запуск осуществляется через инверторы (блоки розжига), которые выходят из строя раньше, чем заканчивается срок эксплуатации самого кольца подсветки (20 000 часов).
Как сделать фары ангельские глазки самостоятельно
Порядок работы
1) Сначала нужно отсоединить от фары все фишки и демонтировать её с автомобиля . Далее возьмите лезвие или другой удобный предмет, чтобы снять светорассеиватель, то есть, разобрать её. Для этого разомкните фиксаторы, если они есть, и аккуратно разрезайте заводской герметик .
2) Теперь нужно измерить диаметры линз при помощи нитки и подобрать подходящий по размерам цилиндр — банку, бутылку, кусок трубы, стакан или другой предмет, которым можно будет придать форму оргстеклу .
3) Диаметр прутка оргстекла должен быть немного больше диаметра светодиода. Теперь его нужно опустить в горячую воду , чтобы оно размякло, и изогнуть вокруг, к примеру, банки подходящего диаметра. Затем у получившегося круга обрезаем по небольшому кусочку . В общем, должно получиться примерно так:
4) Теперь дрелью нужно просверлить небольшое отверстие под светодиод с каждого торца, чтобы его можно было спокойно вставить. После этого наносим на кольца насечки через каждые 0.5 см . Это нужно для того, чтобы рассеивался свет. Соответственно, чем больше насечек, тем ярче.
5) Осталось разобраться с электрической частью. Берём простые резисторы на 220 Ом и припаиваем их к ногам — на один светодиод потребуется один резистор. После этого хорошо всё изолируем .

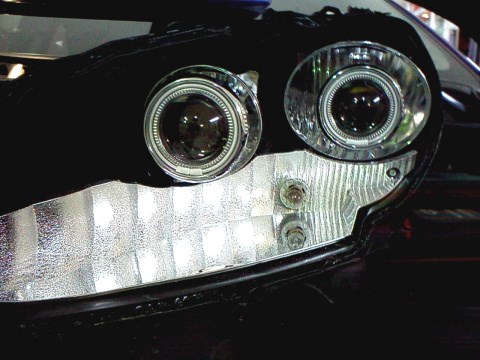

6) Ну вот и всё — осталось закрепить кольца в фаре . Тут уже нужно учитывать конструктивные особенности оптики, и у всех «глазки» могут крепиться по-разному. Лучше всего расположить их по краю отражателя или линзы .
7) В завершении нужно подать на «ангельские глазки» питание . Обычно провода врезаются в ту магистраль, от которой питаются ДХО. Тогда при включении дневных ходовых огней у вас заработают и «глазки» . Но можно вывести и отдельное питание, здесь уже кто как захочет.
Фару нужно собирать в обратной последовательности и использовать специальный герметик . Будьте аккуратны и не оставляйте внутри мусора!
Как самостоятельно сделать и смонтировать ангельские глазки
Технология достаточно проста, не требует больших материальных затрат и большого числа компонентов. Нам потребуется:
Со стержнями мороки меньше, но если их нет, придётся вырезать из текстолитовой пластины бруски квадратного сечения толщиной около 10 мм. Длина бруска зависит от диаметра фар и определяется по известной формуле.
Но и в том, и другом случае мы имеем дело с длинным прямым изделием, которому нужно придать округлую форму.
Итак, как сделать ангельские глазки из оргстекла? Если у нас есть брусок, его надо отшлифовать таким образом, чтобы его сечение стало круглым, а не квадратным. Лучше всего использовать для этого шлифмашинку – вручную на это уйдёт немало времени. Обязательно тщательно полируем наши стержни – они не должны иметь шероховатостей.
Теперь нужно изменить геометрию заготовок на форму фары. Для этого берём любой предмет такой же формы, как у оригинала, нагреваем строительным феном брусок, пока он не размягчится настолько, что его можно будет сгибать, и постепенно придаём ему нужную форму, прижимая к трафарету. Работать нужно в защитных перчатках.
В нижней плоскости полученного круга просверливаем отверстия для монтажа наших светодиодов. Один из контактов диода соединяем с проводом питания, другой – с минусовым проводом, производим эту операцию со всеми LED-элементами. Отступив 12-15 мм. от диодов, к проводам припаиваем резисторы. Сами диоды закрепляем в отверстиях с помощью лака для ногтей или любого быстросохнущего клея.
Улучшить восприятие такого изделия можно, проточив по всей длине круглой полоски поперечные или диагональные выемки – в этом случае свет будет намного рассеиваться, создавая видимость лучей между горящими звёздами. Глубина таких надпилов должна составлять порядка 3 миллиметров.

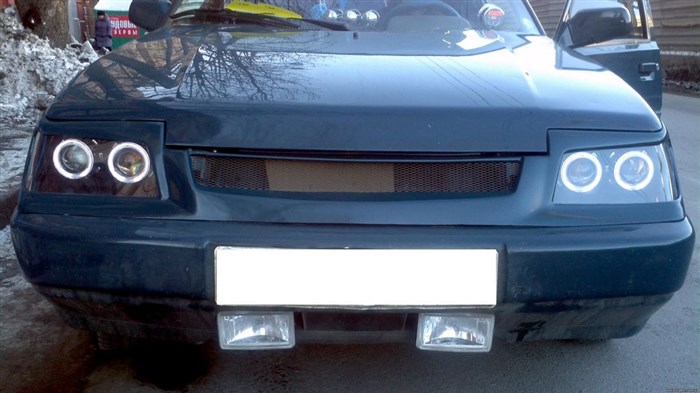

Биксеноновые линзы с ангельскими глазками
- геометрическими размерами и формой;
- используемыми источниками света;
- способом приведения в действие конструкции;
- способом монтажа, зависящим от конструктивных особенностей головной оптики.

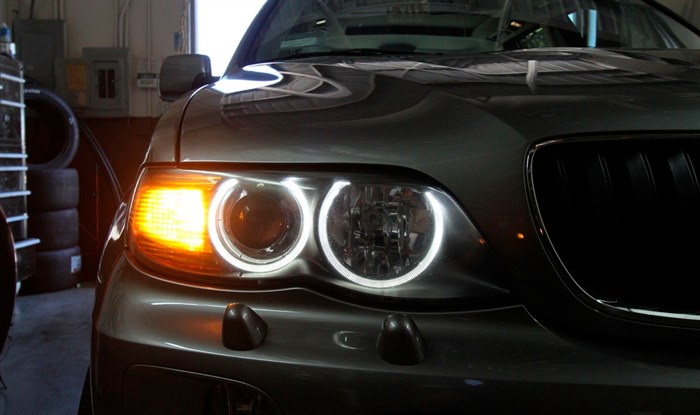

Ангельские глазки из светодиодной ленты
Разумеется, основной недостаток предыдущего варианта – большая дискретность, из чего следует невысокая яркость ангельских глазок. Разумеется, количество диодов можно увеличить, но следует учесть, что тогда и резисторы будут расположены слишком близко друг к другу и светодиодам, что увеличивает риск перегрева.
Избавиться от этого недостатка можно, используя светодиодную ленту с большой плотностью LD-элементов. Кроме ленты, которую можно приобрести в магазинах светотехники, нам понадобятся:
- листовой материал толщиной 5-8 мм.;
- полотно, используемое в ножовках по металлу;
- непрозрачная белая плёнка, используемая в качестве рассеивателя;
- так называемая балеринка – приспособление для проделывания отверстий большого диаметра;
- прозрачный клеевой состав;
- паяльное оборудование;
- специальный термостойкий скотч (полиамидный или из алюминиевой фольги);
- термоусадочная трубка;
- пучок проводов, желательно с клеммами.
Для начала размечаем лист оргстекла, определяя внешний и внутренний диаметр кольца, накладываемого на фару. Выпиливать начинаем с внешнего контура, используя балеринку. Электрический лобзик в нашем случае применять нельзя, поскольку он оставляет оплавленными края реза, а нас это не устраивает.
Точно таким же образом вырезаем внутренний контур круга, шлифовать наружный торец не обязательно. Оклеиваем верхнюю часть кольца рассеивающей свет плёнкой. Того же эффекта можно достигнуть, пройдясь по поверхности наждачной шкуркой средней фракции – это сделает её матовой.
Теперь можно прикреплять к стеклянному основанию светодиодную ленту, припаяв предварительно провода и заизолировав место пайки силиконовым герметиком. Торец круга можно оклеиваем термостойким скотчем и проверяем работу круга, подключив клеммы к источнику питания номиналом 12 В. Ангельские глазки из светодиодных колец готовы!
