Как сделать заземление водонагревателя: обзор способов
Также нельзя забывать о так называемых блуждающих токах. Они имеют свойство скапливаться на металлических элементах мощных электроприборов. Такие токи необходимо убирать, то есть заземлить прибор, избегая тем самым разрушения самих деталей и внешнего корпуса. Это явление также ощущается человеком и знакомо, как правило, по кратковременному воздействию тока на кожу.
Заземление, точнее его «тренога», с которой начинается разводка по жилому помещению, способно сделать приборы защищенными от удара молнией в грозу. Таким образом весь заряд уйдет в землю, оставив в сохранности электроприборы, в том числе водонагреватель.
Заземление водонагревателя в квартире и частном доме
Способы заземления бойлера
Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:
- Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
- В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
- Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
- Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
- Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.
Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.
В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя.
Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.
Отсутствие заземления и потенциальные риски
Баки и трубы внутри электрических водонагревателей сделаны из «нержавейки», она, являясь долговечным материалом, имеет слабую сторону – восприимчивость к блуждающим токам. Эти «паразиты» планомерно изничтожают целостность бака, и микроскопические зазоры в баке со временем приведут к утечкам и от добротного удара током, не спасет даже хваленая защита современных бойлеров.
Если вовремя заметить эту проблему то бойлер можно просто выбросить, до наступления критичных последствий. Но регулярно выкидывать недешевый бойлер – странный подход, ведь порядком дешевле один раз сделать заземление и поберечь домашнюю технику.
90% жилых построек возведены в прошлом веке, как в частных так и многоквартирных домах того времени заземление не предусматривалось вообще.
Как заземлить водонагреватель в квартире или частном доме если нет заземления: принципы и способы заземления
Способы заземления бойлера
Если пользователь решится прибегнуть к данному варварскому методу, ему стоит помнить, что подобное сулит штрафами и недовольными соседями, потому при малейшей возможности необходимо избегать такого заземления.
Правильный метод всегда один – нужно заземлять, а вот способов его технического исполнения существует несколько.
Все современные бойлеры, снабжены контактом для заземления, визуально он выглядит как контакт для «усиков» современной розетки, потому во-первых нужно заменить розетки, во-вторых позаботится об их работоспособности, правильные методы более либо менее трудо/средство- затратные, но оно того стоит.
- Выбираем место под розетку – она должна находиться выше, чем 0,8-0,9м от пола и дальше, чем 0,5м от прибора.
- Необходимо поменять двужильный провод на трехжильный, менять придется аж до щитка, жила, которую «пускают на землю» имеет зеленый (желто-зеленый) цвет согласно общепринятому стандарту.
- Выполнить заземление щитка (самая сложная часть), необходимо, отключив вводной выключатель заменить кабель между ним и щитком, обслуживаемые поставщиком света вводные переключатели (трансформаторы) уже снабжены «землей», а вот добираться до нее потребителю придется за свой счет.
- Подготовив штробы, либо кабель-каналы, поменять проводку и подключить оставшиеся выводы, землю же подключить на специальную шину вводного переключателя.
Порой в подъездах, проводка от щитка до входного выключателя лежит в кабель каналах, по ним можно пропустить провод «земли», не заменяя весь кабель целиком.
Есть и второй менее эффективный, но достойный внимания метод – подключить УЗО. Устройство защитного отключения хоть и не выполнит функцию земли, но поможет избежать ударов током и снизит скорость амортизации бойлера, ведь при любой аварийной ситуации оно отключит линию.
В частном доме, монтаж заземления технически ничем не отличается, с той разницей, что заземляющую линию можно закопать со штырями в огороде, что существенно удешевляет и упрощает проведение работ.
Странный нонсенс в умах обывателя: мокрого оголенного провода не коснется никто, а вот мокрый незаземленный предмет это нормально, степень риска ведь одинаковая, хотя и вероятности разные.
Как сделать заземление

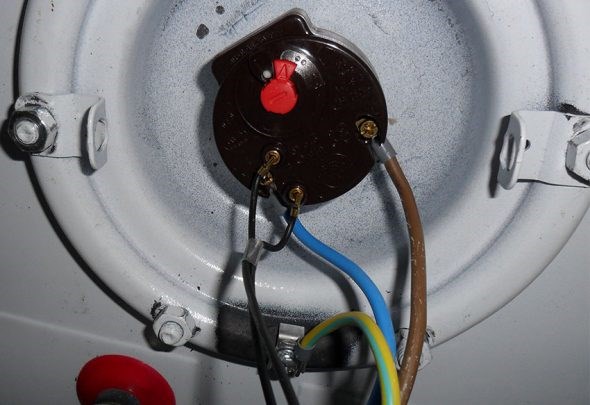

Правильно все организовать можно с помощью наших рекомендаций. Осмотрите водонагреватель и найдите клеммы для заземления. Все современные приборы ими оснащены.
Приобретите розетку с тремя отверстиями и влагостойким корпусом, особенно при установке в ванной комнате.
Некоторые пользуются техникой без заземления. После нагрева воды они отключают прибор от сети и начинают эксплуатацию. Однако не все могут об этом помнить. К тому же так сбиваются настройки температуры, а накопителю приходится заново нагревать воду, затрачивая электроэнергию.
Специалисты рекомендуют при выборе бойлера обратить внимание на качество изоляции ТЭНа. В дальнейшем это поможет избежать проблем с нарушениями и пробоями.
Что делать в частном доме
В частном секторе или на даче организовать заземление нужно самостоятельно. Вам понадобятся навыки использования сварочного аппарата. Также три металлических штыря (уголка, трубы) высотой 1,5 метра и диаметром 15 мм.
Выберите участок на расстоянии 1,5 метра от дома. В дальнейшем здесь никто не должен ходить.
- На выбранном месте выкапывается траншея в форме треугольника. Каждая его сторона не должна превышать три метра. Также прокапывается траншея от угла дома.
- В углах разместите по одному штырю.
- К верхней части приварите болты М8 или М10.
- Вбейте штыри в землю так, чтобы осталась только верхушка размером 5 см.
- Выберите место на стене дома. Лучше выбирать точку на расстоянии двух метров от щитка и 10 см от пола.
- Проделайте отверстие перфоратором.
- Возьмите проволоку из стали (6 мм) и подсоедините к клемме нагревателя.
- Проведите проволоку по стене к отверстию, а затем к штырю на улице.
- Наденьте на болт шайбу и накрутите виток проволоки. Закрепите сверху другой шайбой. Так проделайте с каждым штырем, после чего закольцуйте.
- Засыпьте траншею грунтом, уплотните поверхность.
- Теперь замеряйте сопротивление контура. В норме должно быть менее 4 Ом.
Осталось подключить водонагреватель, залить воду и запустить тестовую работу.
Как вы поняли, провести заземление можно как в хрущевку, так и в частный сектор. Это важная часть работы электрического прибора. Смотрите вижео, чтобы сделать это было еще проще:
Как заземлить водонагреватель в квартире нет заземления

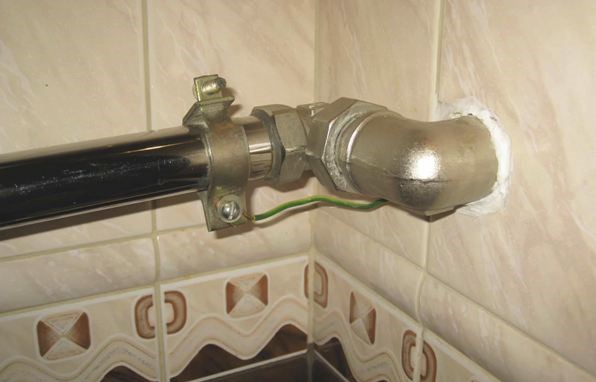

- Запрещается проводить процедуру, используя стояк для отопления или водопровод. Во-первых, это приводит к коррозии и быстрой порчи трубопровода. Во-вторых, вы и ваши близкие можете получить удар током, касаясь стояка.
