Как подключить лампочку через выключатель: схемы и правила подключения
Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.
Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.
У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.
Схема подключения выключателя к лампочке: соединение проводов и правила установки
Меры по обеспечению электробезопасности
Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.
Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.
Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности
Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».
Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.
Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.
Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:
На стенде панель с лампами заменяет потолок, а стол с выключателем, распаечной коробкой и розеткой является стенкой
Фаза силовой линии, представленная жилой слева, выводится на выключатель, внутри которого расположен размыкающий механизм
От силовой линии на лампу идет нулевой провод (синий справа). От лампы к выключателю прокладывается размыкающийся участок фазы
Нажимая на клавишу, мы соединяем контакты механизма, расположенного внутри выключателя. Фаза превращается в сплошную линию, по которой ток поступает к лампе
Установка выключателя
Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.
Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.
На выключатель от распредкоробки должен идти проводок, служащий фазой. Главная задача устройства – прерывание цепи фазы, чтобы в выключенном состоянии на осветительном приборе не было напряжения. Если устройство переключателя позволяет, внутри него фазовый кабель соединяют с верхними контактами, а отходящие провода – с нижними.
Как подключить лампочку через выключатель
- Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
- Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
- Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать». Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
- Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором. Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.
Разновидности бытовых выключателей
Приспособления бывают с одной и двумя кнопками. Первый работает бинарно «включить-выключить» и предназначен для управления единственным светильником. Второй позволяет управлять парой самостоятельных осветительных цепей. Бывают выключатели, заточенные под три цепи.
По внутреннему устройству выделяются несколько разновидностей:

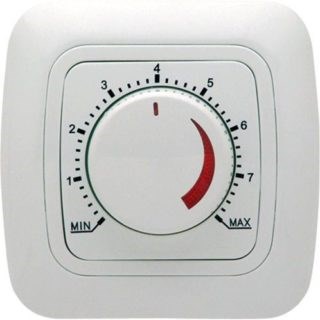

- диммеры – выполняют функции включения и отключения и контролируют степень яркости освещения посредством кнопки или рукоятки;
- устройства с парой или тройкой клавиш и ступенчатой регуляцией горения ламп;
- проходные приборы с единственной кнопкой, перекидывающие фазу между двумя кабелями – когда на один из них идет напряжение, от другого оно отрубается;
- перекрестные однокнопочные, в которых изменение положения кнопки позволяет подсоединить линии перекрестным способом вместо прямого;
- сенсорные – не снабжены рычажными механизмами, электричество подается и выключается при касании корпуса пальцами.
Есть устройства с датчиком, реагирующие на проходящего мимо жильца.

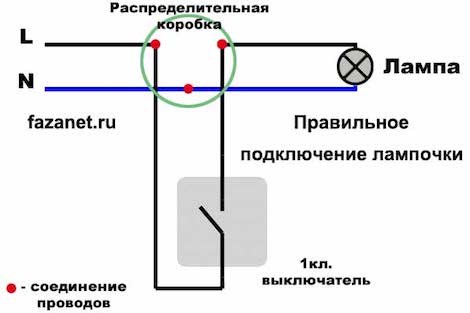

Подключение через одноклавишный выключатель
Данная схема является наиболее простой, поскольку она рассчитана на одну лампочку и один выключатель с одной клавишей. Этот вид считается основным, от которого произошли другие, более сложные схемы.
Принцип работы такого подключения очень простой. Фаза и ноль от источника напряжения через распределительную коробку подводится к лампочке. Далее в разрыв фазного провода устанавливается выключатель прерывающий или подающий напряжение. Каждый из них оборудован двумя выводами – входом и выходом, причем в некоторых конструкциях выходом может быть более одного.
Распределительную коробку желательно установить максимально близко к переключателю и обеспечить к ней свободный доступ. После этого определяются места установки выключатели и прибора освещения. Проводка, идущая от распределительного щитка, заводится в распределительную коробку, откуда она идет уже непосредственно к выключателю и светильнику.
Также провода могут идти от розетки. Все соединения выполняются двухжильным проводом, фазные и нулевые жилы соединяются между собой по схеме во всех местах. Перед тем как подсоединить, их нужно проверить индикаторной отверткой, чтобы не перепутать.
Нюансы формирования скрутки
- Плоскогубцы с изолированными ручками для более надежных скруток проводов;
- Остро отточенный нож;
- Индикаторная отвертка, она показывает фазовый или нулевой провод;
- Контакторы (соединяют провода лучше и надежнее изоленты);
- Кусачки для отделения отрезков провода;
- Перфоратор (если потребуется штробить стену).

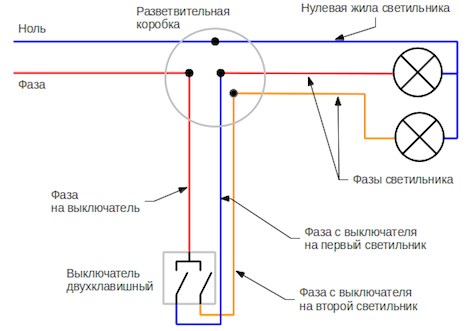

Соединение лампы с двухклавишным выключателем
Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.
Трехклавишный выключатель подключается точно так же, как подключить двойной выключатель, только к нему добавляется еще один вывод и дополнительная клемма в распределительной коробке.
