Как починить гирлянду: пошаговая инструкция
Декабрь — самое время запасаться новогодними украшениями, превращая дом в настоящую рождественскую сказку. Прежде всего, для этого нужны гирлянды, под перемигивание которых так приятно провожать уходящий год и встречать новый. Но как быть, если гирлянда не работает? Давайте рассмотрим, из-за чего могла возникнуть поломка и как починить гирлянду в домашних условиях.
Прежде всего нужно понять, какая именно часть вышла из строя. Поскольку конструкции большинства современных изделий схожи между собой, обычно место поломки можно выявить уже по «симптомам» гирлянды. Вот некоторые из них:
- Не горит одна лампа (светодиод) — поломка детали или гасящего резистора.
- Не горит один цвет или ветвь гирлянды — поломка одной или нескольких ламп (светодиодов), обрыв провода, нарушение контакта общего провода ветви и контроллера.
- Гирлянда или её часть горит, но не мигает — неисправности в контроллере.
- Гирлянда не включается — неисправности в контроллере или вилке, обрыв соединяющих их проводов.
Вам пригодятся базовые знания в электрике и электронике. Будьте готовы к тому, что придётся докупить вышедшую из строя деталь, например, несколько светодиодов, тиристор или микроконтроллер. Подумайте, стоит ли овчинка выделки — зачастую проще приобрести новую гирлянду, чем восстанавливать старую. Ремонтировать стоит лишь качественные, надёжные изделия, которые дороги вам как память.

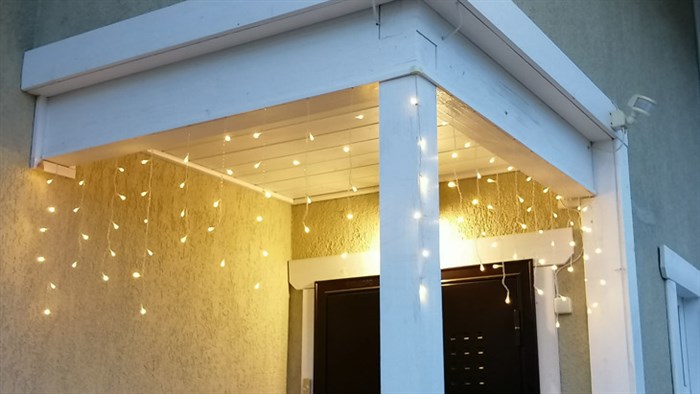

Как повесить уличную гирлянду на дом — инструкция монтажа гирлянд и способы крепления. Виды уличных гирлянд
Что делать, чтобы починить гирлянду
Методика устранения конкретной поломки диктуется её особенностями, локализацией и ремонтопригодностью. Мы рассмотрим несколько самых частых и показательных случаев.
Поиск и замена неисправной лампы (светодиода)
- Неработающий участок цепи визуально делят на две части; каждую из них прозванивают. При работе со светодиодами важно соблюдать полярность. Участок с неисправностью, в свою очередь, так же делят на две части. Деление и контроль продолжают до тех пор, пока не обнаружат неисправные детали.
- Неисправный источник света выпаивают, если он прикреплён непосредственно к проводам, или вынимают из патрона. Деталь прозванивают, чтобы убедиться, что поломка не связана с плохим контактом в цепи.
- Сломанную лампу или светодиод заменяют на аналогичную деталь. Некоторые цепи допускают, помимо этого, соединение проводов напрямую, но это может негативно сказаться на долговечности остальных источников света.
- Проверяют качество пайки и исправность гирлянды. Все места, с которых в процессе ремонта снималась изоляция, туго заматывают изолентой (конечно, при выключенном питании).
Ремонт и замена контроллера
- Открутив винты или отстегнув защёлки, снимают крышку контроллера. Осматривают детали и контакты на предмет обрывов, почернений и деформаций, которые обычно указывают на неисправность.
- Чаще всего достаточно перепаять контакты вилки и ветвей либо заменить один-два тиристора, но в некоторых случаях придётся заменить весь контроллер. Обычно его стоимость составляет 20–50% от общей стоимости гирлянды.
- Отремонтированный или новый контроллер устанавливают в корпус, припаивают к нему контакты в нужной последовательности, устанавливают на место и фиксируют крышку.
Если разборка и диагностика контроллера не выявила неисправность, а гирлянда всё равно не включается, дело в вилке. Заменить её очень просто — достаточно обрезать провода у основания старой вилки и припаять их к новой, заизолировав этот участок цепи. Подойдёт как новая деталь, так и старая часть от любого отслужившего свой срок электроприбора.
Починить гирлянду не так сложно, главное — запастись терпением Теперь гирлянда снова готова к работе. Надеемся, она ещё не один год будет радовать вас, ваших друзей и близких!
Что нам понадобится
- Паяльник с припоем. Лучше использовать наиболее распространённый припой марки ПОС-61. У него низкая температура плавления, а значит можно не бояться перегрева радиоэлементов.
- Небольшой отрезок тонкой проволоки. Толщину проволоки выбирайте такую, чтобы вам было удобно работать, но никак не меньше жилы соединяющей лампочки.
- Отвёртка или нож для вскрытия блока управления.
- Изолента. Не является обязательным элементом. Её я использую для закрытия кнопки, по завершении работы, чтобы меньше влаги попадало внутрь блока управления. В моём случае эксплуатация гирлянды планируется на улице.
Хорошо также иметь под рукой пинцет и кусачки. Пинцетом будет удобно держать проволоку в момент пайки, а кусачками можно убрать её излишки.
Как починить гирлянду: пошаговая инструкция • Мир электрики
- Проверяйте качество пайки. Лучше убедиться что всё соединено качественно и надёжно. Будет неприятно, если через неделю после того, как повесите гирлянду, одна часть её начнёт мигать. Такое может случиться если в месте пайки оказался плохой контакт.
- Не пытайтесь полностью исключить микросхему. Я встречал такие советы в сети. Для светодиодных гирлянд часть микросхемы нужна, так как светодиодные лампочки работают от постоянного тока.
- У меня все блоки управления расположены под крышей. Осадки на них не попадают. Как они поведут себя при попадании влаги внутрь не проверял, и вам не советую. Убирайте их в защищённое место или закрывайте от осадков.

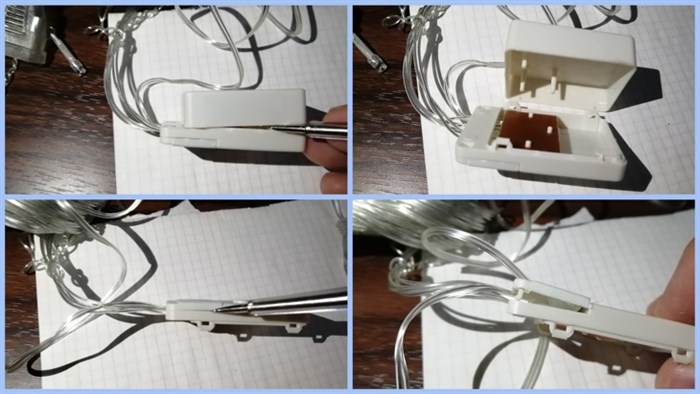

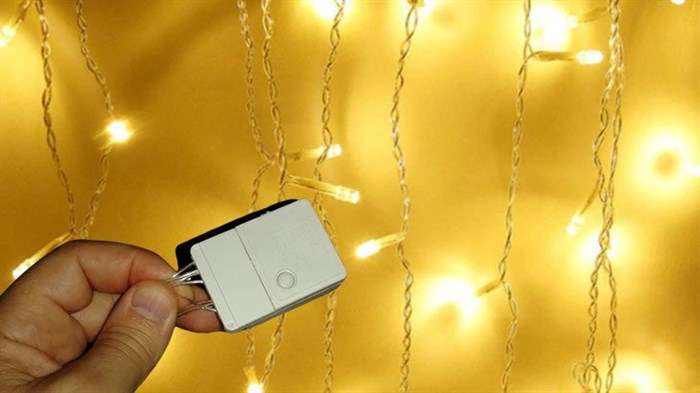

Шаг первый — вскрываем коробочку
Аккуратно вскрываю блок управления. Он открывается в двух местах. Маленькая крышечка в месте входа проводов и большая крышка закрывающая плату.
Я пытался выполнить работы сняв только маленькую крышку, но ничего не получилось. Это крайне неудобно. Большая часть платы находится далеко внутри. Поэтому советую снять обе крышки и вынуть плату из корпуса полностью. Так вам будет удобнее паять.
Для меня самым сложным в разборке блока управления было удаление термоклея. Его заливают под маленькую крышку в месте входа проводов. Каждый раз результат непредсказуем.
То зальют контакты, то крышка приклеится так, что её не открыть. Но отвёртка, нож и паяльник помогают освободить крышку и очистить место для пайки.
Схема светодиодной гирлянды
Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.
При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.
Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.
Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.
Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.
Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.
Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.
При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.
Переделываем гирлянду чтобы горела не мигая
Плохая пайка
Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.
Стоит пошевелить проводок и контакта как ни бывало.
Самая распространенная проблема китайских гирлянд — это использование очень тонких проводков, которые просто отламываются в местах пайки на плате.
Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.
А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.
После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.
