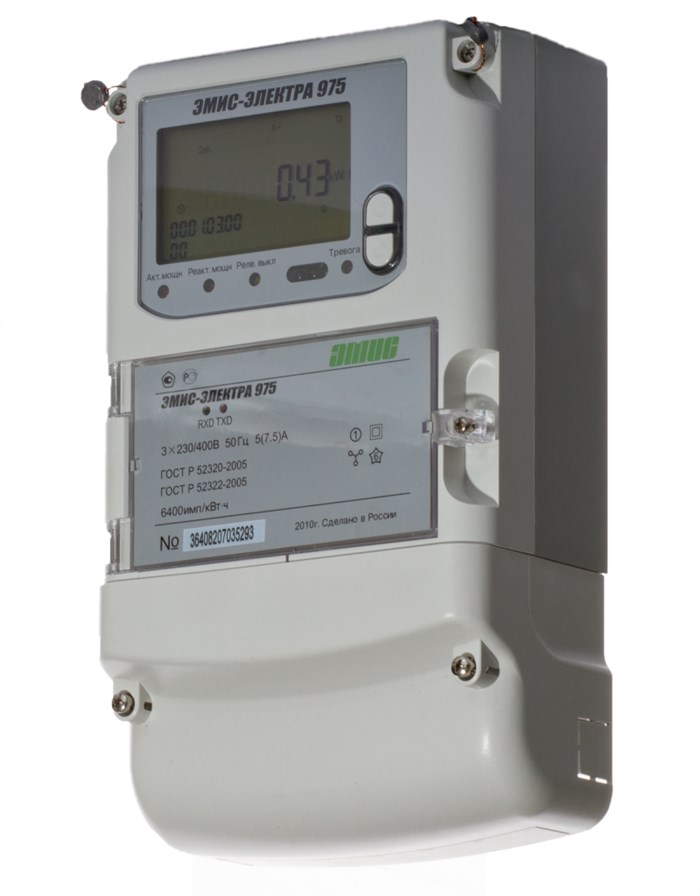

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

скрепа и бугель для бандажной ленты СИП таблица

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как подключить электричество минуя счетчик Воровство электроэнергии в частном доме Воровством электричества, занимаются не только жители многоквартирных домов, энергию воруют и обладатели частных домов. Спрашивайте, я на связи!

Подключение однофазного электросчетчика: схемы и способы

  • Автор: FantOzer
  • Админ
  • Откуда: Новосибирск
  • Зарегистрирован : 09-12-2009
  • Приглашений: 0
  • Сообщений: 9709
  • Уважение: +432
  • Позитив: +584
  • Пол: Мужской
  • Провел на форуме: 4 месяца 8 дней
  • Последний визит: Сегодня 02:37:26

Защита от внешних магнитов

Внешние магниты способны оказывать очень негативное влияние на измерительные трансформаторы тока ТТ.

Трансформатор тока является одним из наиболее популярных устройств измерения тока в цепях переменного напряжения. Ниже показан его принцип работы:

Если на прибор будет действовать сильное внешнее магнитное поле, то оно может привести к насыщению сердечника трансформатора тока и ввести ошибки в его работу. Проще говоря – вывести его из строя.

Читайте также: Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

  1. Если трансформатор тока является встроенным в счетчик устройством, то необходимо добиться такого его расположения внутри устройства, чтобы ограничить доступ внешних магнитных полей. Если добиться такого расположения не представляется возможным, то необходимо предусмотреть его экранирование от внешних магнитных полей.
  2. Также возможен вариант с заменой трансформатора тока на катушку Роговского. Данная катушка не имеет металлического сердечника, и применение внешних магнитных полей никак не повлияет на точность ее измерения.
  3. Существует вариант с использованием измерительного шунта. В качестве шунта может быть использован резистор малого напряжения. Этот метод обеспечивает довольно точное измерение, однако это прямой метод измерения и нужно выполнять специальные защиты для системы управления.
  4. Помещение рядом с уязвимым элементом датчика магнитного поля. Когда значение магнитного поля превысит допустимое значение (несмотря на его полярность), датчик подаст сигнал в микроконтроллер о том, что магнитное поле превысило допустимое.

электросчетчик

Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)

При необходимости, вы можете более подробно почитать про бытовые автоматические выключатели.

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Более подробно, о подключении автоматического выключателя, можно почитать в соответствующей инструкции.

Следующим этапом, идет установка счетчика электроэнергии.

На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.

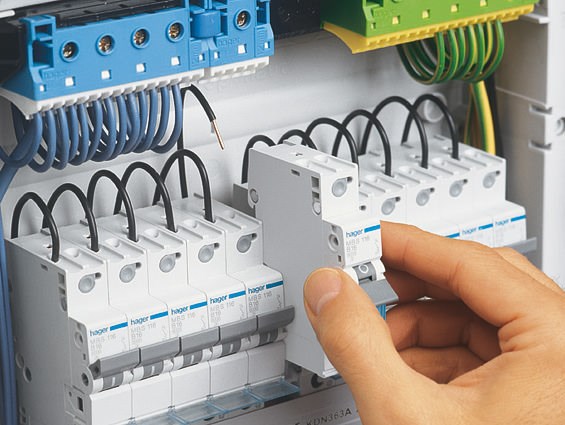

Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.

Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.

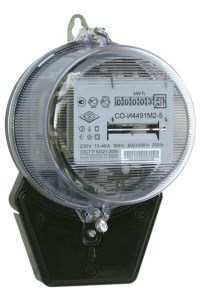

Установка электросчетчика 32

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Ввод СИП в дом — 25 глупых ошибок при подключении электричества. При снятии показаний со счетчика с токовыми трансформаторами 200 5 необходимо умножить показания счетчика на 40 коэффициент трансформации и получаем реальный расход электроэнергии. Спрашивайте, я на связи!

Установка и подключение счетчика электроэнергии в щиток

  • наружная — защитная крышка с дверкой
  • внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

Контакты модульного электрооборудования

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.

Контакты счетчика электроэнергии

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.

Третий, для подключения подходящего, питающего нулевого провода.

Контакты автоматических выключателей

Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .

Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.

Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.

Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.

С контактами разобрались. Теоретические знания, как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.
