Как провести кабеля от антенны к телевизору в квартире
Совет! Осуществляя прокладку телевизионного кабеля, стоит обратить внимание на важный аспект, не будет ли проходить вблизи электрического провода. Проходящее рядом электричество отрицательно влияет на качество сигнала.
- Производя разводку через кабель-канал в группе с другими проводами, необходимо помнить, что слаботочные провода (к таким относятся ТВ, телефонный, интернет кабели) желательно проводить вместе. Электропроводка проводится в отдельных кабель-каналах.
- Разводка осуществляется цельным проводом.
- Не допускается пересечение силовых линий с телевизионным кабелем. Если же электропровод обойти не удается, то провод для телевизора прокладывается, соблюдая прямой угол.
- При проведении монтажа используются сплиттеры, которые обеспечивают прием качественного сигнала. Делая скрутки, экранирование будет нарушено, а значит, хорошего приема телевизионных каналов не получится.
- Осуществляя проводку нельзя создавать петли.
- Для прокладывания линии ТВ-кабеля, используются специальные марки, к примеру, РК75 или SAT602. Для цифрового телевизионного сигнала применяется провод, предназначенный для этих целей.
- Делая соединения, не стоит сильно оголять провод. Зачистка концов проводится на такой промежуток, чтобы хватало для подключения.
- В случае необходимости прокладки телекабеля вместе с электропроводкой, стоит позаботиться о правильном диаметре, он составляет расстояние в один миллиметр. Также, кабель должен иметь двойную экранированную защиту, которая располагается под и над оплеткой.
Порядок действий при подключении выглядит следующим образом:
- Проверьте заземление телевизионной антенны. Специальные контуры располагаются на крышах домов. Если подключение отсутствует, то необходимо заземлить самому.
- Необходимо найти щиток с телевизионными кабелями. Как правило, он располагается на верхнем этаже. В нем можно обнаружить подсоединения с наклеенными цифрами. Они означают к какой квартире принадлежит тот или иной кабель.
- От щитка проводятся кабельные каналы к необходимой лестничной площадке.
- Возле входных дверей дрелью просверливается отверстие, диаметром чуть больше заводимого в квартиру кабеля.
- В жилом помещении провод крепится при помощи настенных крепежей.
- После, проводка проводится по стене и к телевизору. При необходимости кабель можно спрятать в специальные защитные конструкции.
Через антенну как настроить цифровые каналы на телевизоре lg, как настроить телевизор на цифровые каналы,как настроить телевизор lg
- Прибор усиливающий телесигнал. Устройство, усиливающее ТВ сигнал, в наше время используется едва ли не в каждой квартире. Подключение провода к усилителю сигнала, осуществляется с помощью штекерных винтовых разъемов.
- Сплиттер. Разветвители устанавливаются в щитках, а после разводить ветки по квартирам. А также в помещении. От них будет производиться разводка к телевизорам.
- Прибор суммирующий сигнал. Устройство схоже внешне с разветвителем. Задача данного прибора заключается в следующем. Принимающий от антенн, имеющих различные частотные диапазоны, телесигналы, складывают их вместе и отправляют по одному кабелю.
- Специализированная розетка имеющая вход для подключения штекера для антенны. Такое устройство напоминает по форме обычную розетку, только с одним входом. Располагают непосредственно возле телевизора. В розетке провод соединяется винтовыми зажимами и подается телевизионной технике. Такой прибор устанавливают в случае потайной проводки в стене.
- Антенный штекер.
Разводка телевизионного кабеля по квартире
Во многих квартирах хозяева имеют по два-три телевизора. Для того чтобы проложить на каждый телевизор свой кабель, необходимо сделать правильную разводку.
Процесс разрезания и скручивания телевизионной проводки в этом случае не подходит. Если попробовать применить скрутку в данной ситуации, то сигнал пропадет практически полностью. Разводка делается только с помощью разветвителей (сплиттеров).
Для того чтобы сделать качественный прием ТВ-сигнала в квартире или в любом другом помещении, необходимо иметь следующие инструменты:

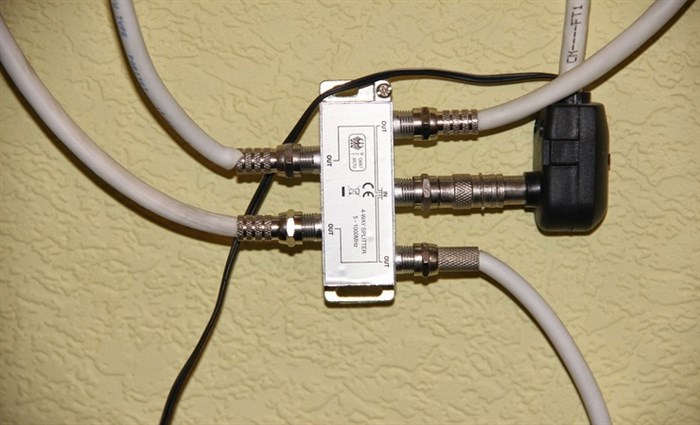

Сплиттер – это прибор с помощью которого осуществляется разводка телевизионного кабеля. Эта деталь имеет один вход и различное количество выходов. То есть если в квартире стоит два телевизора, то разветвитель должен иметь один вход и два выхода.
Важно! При большем количестве выходов, может быть частичная потеря сигнала. Это стоит учитывать при начальном выполнении монтажных работ.
Так как сплиттер ставится при входе в квартиру, то разводка начинается именно от него и включает в себя следующие виды мероприятий:
- Берем кабель и зачищаем конец канцелярским ножом, снимая верхнюю пластиковую защиту.
- Отгибаем внутреннюю оплетку и обрезаем второй защитный слой до осевого провода.
- Производим зачистку центрального стержня от лака.
- Одеваем муфту на кончик провода.
- Аккуратными движениями без пережима, плоскогубцами, проводим обжим муфты.
По окончании работ с подготовкой ТВ-кабеля, стоит присмотреться к осевому стержню, он должен подниматься над муфтой примерно на 0,5 см.
Важно! Стоит помнить, что волоски внешней оплетки не должны касаться внутреннего провода.
После производятся работы с подсоединением кабеля непосредственно к сплиттеру. В первую очередь подключаются ветки, идущие от телевизоров (некоторые мастера советуют маркировать их разными цветами, чтобы в процессе не спутать).
Установка и настройка антенны для цифрового ТВ
Рассмотрим какой технический набор необходим для того, чтобы установить антенну для цифрового телевидения. Он будет зависеть от удаленности центрального передатчика и от модели телевизора.
- антенна ДМВ диапазона (в зависимости от принимаемого сигнала, выбираем наружную или комнатную);
- телевизор с DVB-T2 тюнером
- цифровая приставка DVB-T2 формата, если тюнер отсутствует;
- телевизионный кабель;
- антенный штекер.
Определяем, где находится вышка
В больших городах, где эфирный сигнал с ретранслятора достаточно сильный и уверенный, местоположение вышки не столь важно. Жителям более отдаленных районов необходимо точно знать, в каком направлении находится центральный передатчик, есть ли преграды на пути прохождения сигнала (леса, горы). Правильно сориентированная на вышку антенна обеспечивает качественный прием цифрового ТВ.
- точное расстояние от ретранслятора до устанавливаемой антенны;
- частота вещания (с ее помощью легко осуществить настройку вручную);
- список доступных каналов (на данное время транслируются два бесплатных пакета РТРС-1 и РТРС-2).

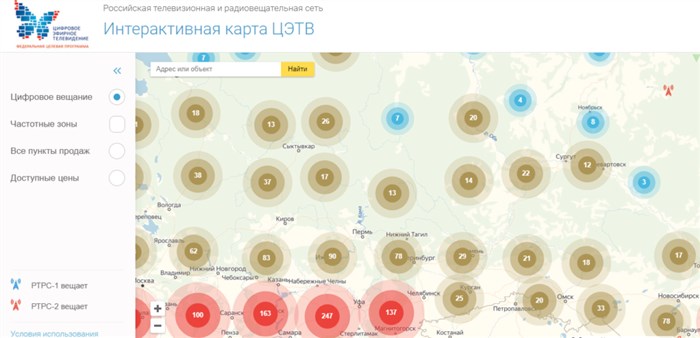

Всю информацию легко узнать, набрав в интернете «Интерактивная карта зоны покрытия цифрового ТВ», или перейдя на специальный сайт.
- Ввести в графе поиска ваше местонахождения и откроется план местности.
- На нем найдете информацию о ближайших к вам вышках, с частотами вещания сигнала и расстояния в км.
Вы легко определите как правильно направить антенну для цифрового телевидения. Если ретранслятор не один, а несколько ориентируйтесь на ближайший к вам.
Монтаж антенны
Антенна, расположенная на улице, будет принимать наиболее качественный сигнал. Но и по стоимости она гораздо дороже, чем комнатная. Не имея возможности установить уличную, проще приобрести комнатную и установить ее в пределах квартиры.
Установка в комнате
Если передающий ретранслятор находится не более, чем в 5 км от вашего жилища, достаточно расположить принимающее устройство в квартире. При этом учитывайте наличие преград на пути следования сигнала.
- вы должны установить антенну для цифрового телевидения на подоконник либо выше уровня пластикового окна, направить ее в сторону вышки;
- Убедитесь в том, что рядом не находится источник помех (например Wi-fi);
- Желательно, чтобы антенна находилась в нескольких метрах от передатчиков радиосигнала, находящихся в квартире.
Установка снаружи
Если телебашня находиться на расстоянии свыше 20 км, необходимо использовать более мощное устройство по приему ТВ сигнала.
Цифровое телевидение через антенну: как работает, можно ли заменить обычной, как подключить и провести настройку каналов вещания в Москве на старых и новых ТВ?
- Наведите антенну в сторону вышки и немного покрутите. Вам понадобиться помощник, который будет корректировать ваши действия из квартиры. Общайтесь с ним с помощью телефона.
- Определите положение, где сигнал будет наиболее сильным. Желательно для установки выбрать место, защищенное от сильных порывов ветра.
