Двухполюсный автомат — описание, принцип действия, подключение

Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

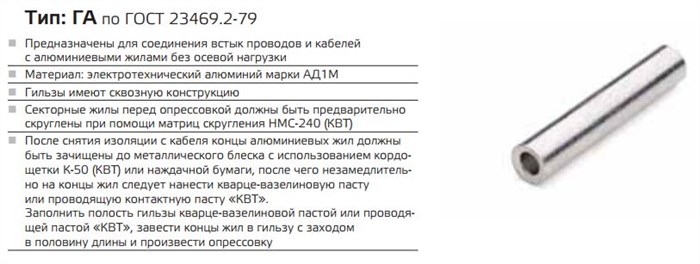

гильза алюминиевая ГА КВТ

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как подключить автомат в щитке | Домашний электрик Этот момент нельзя обойти вниманием, так как о нем специально сказано в ПУЭ Правилах устройства электроустановок Библии электромонтажника. Спрашивайте, я на связи!

Сколько розеток можно подключить на один провод 2.5 квадрата?

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Назначение

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. Трехполюсными автоматами осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

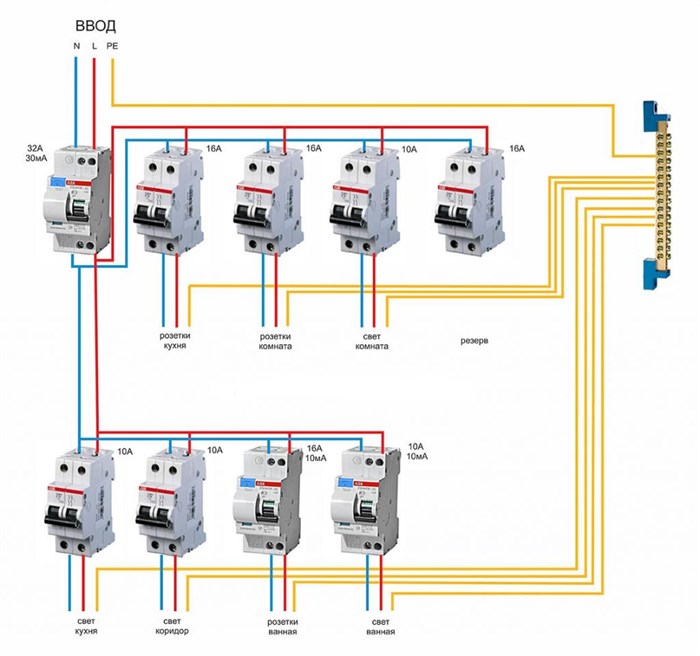

Схема подключения ряда двухполюсных автоматов

Разделение электропроводки на группы

Здравствуйте, уважаемые гости и подписчики сайта elektrik-sam.info!

Прочитав эту статью, вы узнаете как грамотно разделить электропроводку на отдельные группы и для чего вообще это надо делать.

Раньше в старых домах в электрическом щитке стоял один автомат, который отключал сразу все: все розетки и все освещение в квартире.

Основными потребителями были пару светильников, настольная лампа, телевизор, утюг и электробритва, иногда что-то еще.

В наше время электроприборов стало намного больше, возросли и требования к современной электропроводке.

Современные распределительные электрические щиты значительно «подросли» в размерах, существенно изменилась и их начинка.

Стиральные машины, электроводонагреватели, кондиционеры, различная аудио- и видеотехника. Освещение редко ограничивается одним светильником или люстрой под потолком – широко применяются различные подсветки, бра, встроенные светильники, к тому же вся эта красота нередко управляется из нескольких мест.

На современной кухне, пожалуй, самое большое сосредоточение бытовой техники: электроплиты, электродуховки, микроволновки, посудомоечные машины, пароварки, мультиварки, кухонные комбайны, электрочайники и много других нужных и полезных приборов.

Для того, чтобы распределить нагрузку, обеспечить защиту и безопасность эксплуатации, а так же для удобства использования электропроводку делят на группы.

Разделение на группы позволяет раздельно управлять электроснабжением отдельных электроприборов или групп потребителей. Это удобно при выполнении ремонтных работ, можно отключить отдельную группу для проведения ремонта, в то же время потребители в других группах останутся работоспособными.

Также и в случае аварии в одной из групп, например, неудачно забитый в стену гвоздь или неудачно просверленное отверстие, либо в одной из комнат затопили соседи сверху, отключится только аварийная группа, остальными группами можно пользоваться.

Крупная бытовая техника и мощные потребители выполняются отдельной линией с установкой в электрощите отдельного аппарата защиты. Это электроплиты либо варочные поверхности, электродуховки, посудомоечные машины, бойлеры, стиральные машины, кондиционеры и др.

Розеточные группы — каждую комнату желательно делать отдельной группой. Зал отдельно, спальня отдельно, детская отдельно, кабинет отдельно и т.д.

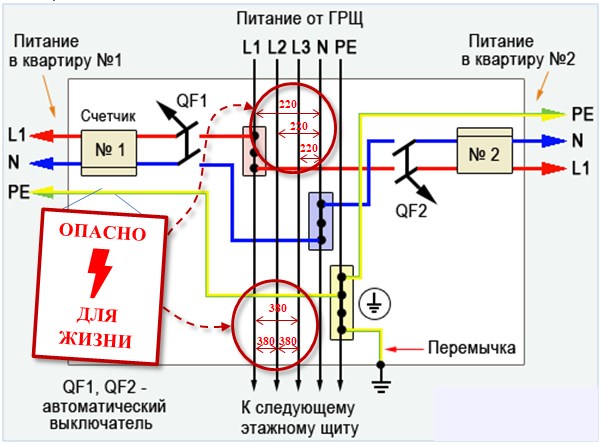

Схема подключения автомата

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Двухполюсный автомат: для чего нужен и как подключить? в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;. Спрашивайте, я на связи!

Как подключить автомат в щитке без ошибок | Вариант Юг Строй

Назначение автоматических выключателей

Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя — это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.

Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.

Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.

Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.

Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть. И неважно, какой используется автомат, — 16 ампер или 25 и т.д.

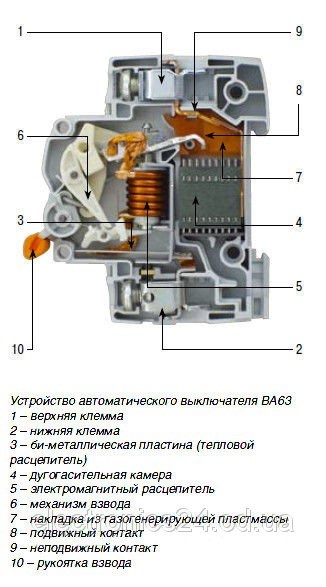

Устройства автоматического выключателя ВА63
