Монтаж автоматов
В правилах устройства электоустановок оговорено, что для обеспечения безопасности работы с электросчетчиками (поверка, замена) перед счетчиком должен подключаться коммутационный аппарат или предохранитель.
В настоящее время функции предохранителей выполняют автоматические выключатели. Также в качестве коммутационного аппарата может выступать пакетный выключатель (пакетник) или рубильник. Коммутационный выключатель перед счетчиком называется вводным автоматом.
Обратите внимание! Электросчетчик является прибором учета электрической энергии. Во избежание проблем с контролирующими органами клеммы счетчика и вводного автомата должны быть опломбированы. В противном случае может последовать обвинение в хищении электроэнергии.
Все остальные приборы защиты сети и оборудования монтируются после счетчика.
- автоматические выключатели, которые устанавливаются на каждую линию или группу приборов и служат для защиты от превышения токовой нагрузки;
- устройства защитного отключения, предохраняющие от ударов тока при использовании неисправного оборудования или при утечках в проводке;
- дифференциальные автоматы, выполняющие обе перечисленные функции.

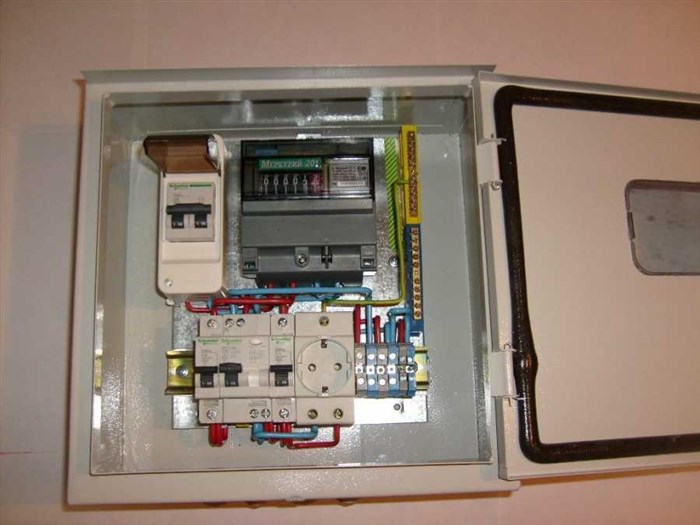

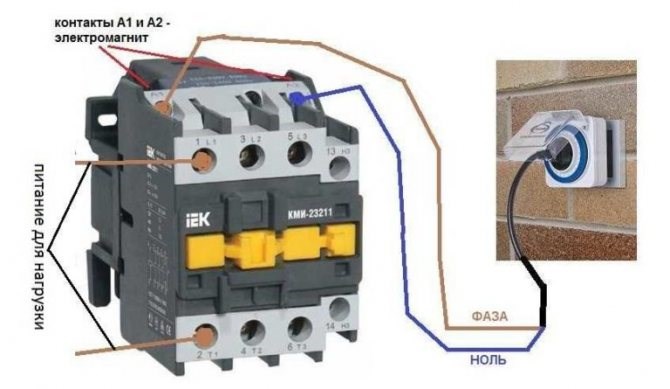

Подключение розетки к автомату в щитке
Как правильно подключать автоматы после счетчика
Установка автоматов после счетчика должна производиться согласно принципиальной схемы. Схема должна предусматривать разделение электропроводки на несколько независимых линий, каждую из которых защищает отдельный автомат и при необходимости УЗО.
Обратите внимание! Если габариты распределительного щитка ограничены, то можно устанавливать дифференциальные автоматы, которые совмещают в себе функции токовой защиты и устройства защитного отключения. Стоимость дифавтоматов выше, чем перечисленных устройств, но при этом упрощается разводка в щитке.
Автоматы, которые будут устанавливаться после счетчика, должны иметь меньший номинал, чем у входного. Если поставить более сильные, то неисправность в сети будет вызывать срабатывание вводного автоматического выключателя.
Линии освещения достаточно защитить, установив однофазный автомат, а для розеток целесообразны двухполюсные защитные устройства, поскольку однополюсный разрывает лишь один провод.
Назначение, технические характеристики и выбор
Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

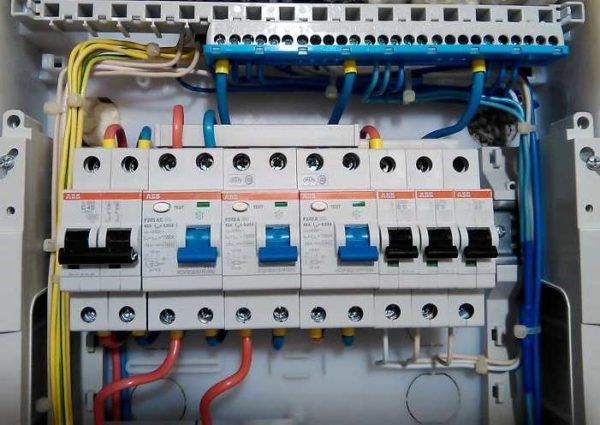

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком
Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.
Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.
Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.
Как установить розетку через автомат

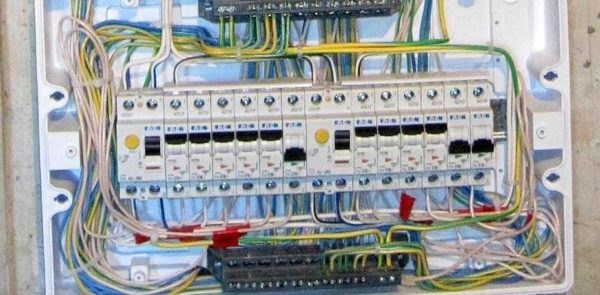

Схемы
При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники.
Простая схема
Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.
Простая схема подключения дифавтомата на небольшую сеть
Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.
Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.
Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство
Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.
Селективные схемы
В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.
При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.
Подготовка всех необходимых материалов и инструментов
Важно! Если используется многожильный провод, то требуются соответствующие его диаметру обжимные наконечники. Используемые для внутренних соединений провода должны иметь сечение, не меньшее чем у отходящих в линию.

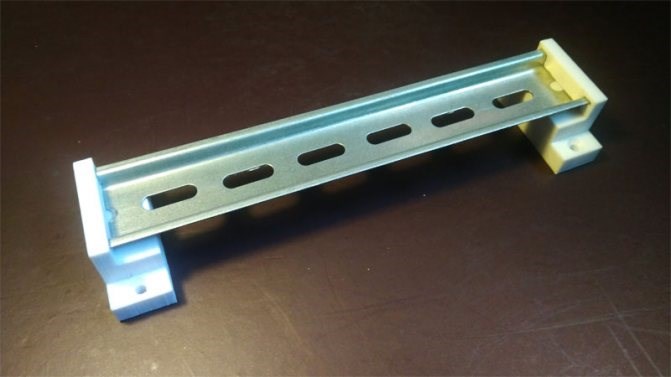

DIN-рейка
Монтаж автоматических выключателей и остальных защитных приборов производят на заранее закрепленную DIN-рейку, поскольку крепление у всех устройств стандартное. Приборы могут лишь различаться по ширине в зависимости от количества коммутируемых фаз и функциональности.
