Подключение через одноклавишный выключатель
Схема подключения светильника через одноклавишный выключатель является самой простой из рассматриваемого ряда возможных способов коммутации нагрузки. Для ее реализации придется проделать следующую последовательность обязательных операций:
- Прежде всего, потребуется снять с данной линии питающее напряжение 220 вольт (это проще всего сделать с помощью вводного или линейного автомата).
- После этого необходимо убедиться в его отсутствии посредством индикаторной отвертки или специального измерительного прибора – мультиметра (он включается в режим измерения переменных напряжений на пределе до 750 вольт).
- Затем нужно удалить с выключателя клавишу, поддев ее сбоку отверткой с тонким жалом.

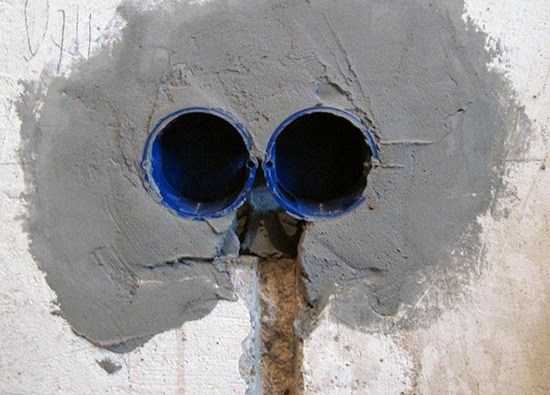

- Далее нужно зафиксировать корпус выключателя в заранее подготовленной в стене нише и аккуратно вывести два имеющихся к ней провода наружу.
- Внутри открытого основания необходимо отыскать два контакта, к одному из которых (нижнему) подсоединяется подходящий снизу провод, а ко второму (верхнему) подводится конец, идущий непосредственно на осветительный прибор.
Важно! Порядок подводки проводов к выключателю строго регламентируется требованиями ПУЭ.
В результате этих манипуляций выключатель с одной клавишей окажется включенным в разрыв фазного провода.
Благодаря такой схеме с его помощью можно будет подавать питание 220 вольт непосредственно к светильнику.
Как подсоединить люстру к выключателю своими руками ⋆ Электрик Дома
- Использование одноклавишного прибора.
- Вариант подключения к двухклавишному выключателю.
- То же самое, но только касающееся другой разновидности прибора (на три клавиши, например).
- Подача питания на светильник от любой розетки, имеющейся в комнате, реализуемая путем прокладки от нее отдельной линии.
Подключение светильников к двойному выключателю
Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.
Дополнительная информация: По своему устройству они полностью идентичны, но используются каждый по своему назначению.
Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:
- Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
- На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
- К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).
После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.
Если из потолка торчит три провода
Как подключить люстру к выключателю, если из потолочной щели выводится три провода? Тут есть 2 случая: когда у люстры 2 выходящих провода или их 3. Рассмотрим способы соединения люстры с выключателем в каждом из случаев.
А из люстры только два
В этом случае нужно произвести подключение люстры к одинарному выключателю, поскольку производителем было задуман только один вариант работы: все лампы включены. Тогда вторую фазу, выглядывающую из потолка, нужно тщательно изолировать. А схема подключения будет выглядеть как в рассмотренном выше примере.
Если у вас двухклавишный выключатель, то можно найти выход:

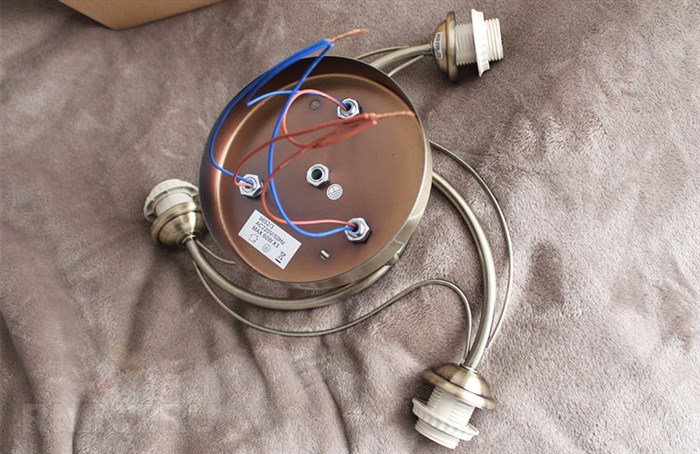

- Разберите корпус люстры, чтобы добраться до центрального стержня, в котором заключен двухжильный провод;
- Замените двухжильный кабель трехжильным. Можно поступить иначе: просуньте третий проводок, не вынимая двухжильного. Но у него должно быть такое же сечение;
- Соберите корпус назад.
Теперь из люстры выходит не два, а три провода. А как подсоединить люстру с тройкой проводов к потолку с таким же количеством жил в кабеле, рассмотрим ниже.
И из люстры тоже три
Схема подключения люстры с двойным выключателем заключает отличие в том, что от ламп провода разделяют на две группы. Из потолка же выходит два фазных провода, один – для первой, другой – для второй группы люстровых ламп. А ноль подсоединяется каждой из групп. Такой способ подключения позволяет эксплуатировать люстру в трех режимах:
- Неяркий (включена клавиша, соединяющая меньшую группу);
- Умеренно яркий (включена клавиша, соединяющая большую группу);
- Яркий (включены обе клавиши выключателя, светит каждая из групп лампочек).
При этом в каждой группе должна быть хотя бы одна лампа. Это значит, что схема подходит для люстр с 2, 3, 4 и даже с 5 лампами и более. В каждой группе может быть произвольное число ламп.
Схемы подключения люстры с различным количеством ламп
На рисунке выше показано, как можно произвести подключение пятирожковой люстры к двухклавишному выключателю. Но это не единственный вариант исполнения: в первой группе можно было оставить одну лампу, а оставшиеся 4 штуки соединить во вторую секцию.
А вот пример подключения люстры с 3 лампами. А рядом – с двумя. Можно разбрасывать лампы по группам в произвольном порядке – вот главное, что нужно понять.
Схема подключения проходного выключателя на 3 точки: схема коммутации
- С помощью индикаторной отвертки (не самый достоверный метод, так как работает только в правильно сооруженной проводке);
- С помощью мультиметра (надежный метод, но требует наличие тестера);
- Путем разборки выключателя при предварительном обесточивании квартиры (надежно, но муторно).
Альтернатива

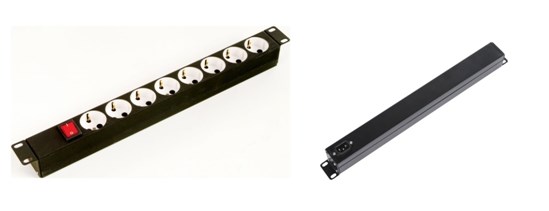

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.
Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.
Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.
