Тактовая кнопка — простой, всем известный механизм, замыкающий цепь пока есть давление на толкатель.
Кнопки с 4 контактами стоит рассматривать, как 2 пары рельс, которые соединяются при нажатии.
Эффект дребезга
При замыкании и размыкании между пластинами кнопки возникают микроискры, провоцирующие до десятка переключений за несколько миллисекунд. Явление называется дребезгом (англ. bounce). Это нужно учитывать, если необходимо фиксировать «клики».
Схема подключения
Напрашивается подключение напрямую. Но это наивный, неверный способ.
Пока кнопка нажата, выходное напряжение Vout = Vcc, но пока она отпущена, Vout ≠ 0. Кнопка и провода в этом случае работают как антенна, и Vout будет «шуметь», принимая случайные значения «из воздуха».
Пока соединения нет, необходимо дать резервный, слабый путь, делающий напряжение определённым. Для этого используют один из двух вариантов.
В магазинах часто можно встретить выключатели, в которые уже встроена подсветка. Однако просто так менять установленный выключатель вряд ли кто-то захочет. Но искать в темноте клавишу на ощупь тоже не всегда удобно.
Практичность выключателей с подсветкой
Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.
В любой выключатель можно вставить светодиод, используя довольно простые схемы. Между собой доступные схемы различаются своими характеристиками, а не только комплектацией.
Например, выключатель может не захотеть работать из-за того, что в светильнике установлена светодиодная лампа.
Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.
Схемы подключения выключателей
Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.
Например, выключатель с подсветкой, схема подключения которого представлена ниже.
Когда выключатель находится в положении “Выключено”, то ток проходит через сопротивление (R1-любое, в диапазоне от 100 до 150 кОм). После сопротивления он проходит через VD2 (светодиод, который при этом светится). Для того чтобы защитить светодиод от напряжения, ставим диод VD1.
Как подключить четырехконтактное клавишу
Схемы подключения выключателей
Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.
Например, выключатель с подсветкой, схема подключения которого представлена ниже.
Рассмотрим еще один выключатель с подсветкой, схема подключения которого крайне проста, но с небольшим недостатком. Дело в том, что она потребляет около 1 киловатта в месяц.
Направленные вниз концы подключаем к клеммам. Если в доме нет паяльника, или по какой-то причине нет желания возиться с этим, то эта схема подходит идеально. Она выполнена на скрутках. Хотя, из соображений безопасности и долговечности прибора, места соединения все же лучше пропаять, а резистор хорошенько заизолировать.
Причины мигания и как с ним бороться
И тот и другой тип энергосберегающих лампочек работает вместе с электронными устройствами – пусковыми регуляторами и драйверами. С точки зрения электроники оба эти модуля выполняют функцию импульсных преобразователей, работающих по принципу подзарядки малым током. При включении лампы с таким устройством в цепь коммутатора ток будет заряжать входящий в его состав конденсатор.
По мере того, как на нем накапливается энергия, достаточная для запуска осветительного прибора – тот кратковременно мигнет. Потом – еще раз и так в течение длительного времени, пока свет выключен.
Дополнительная информация: Специфичная форма, в которой проявляется эта неисправность (тусклое свечение, мерцание или вообще отсутствие какой-либо реакции) зависит от мощности лампы и конкретной схемы.
Устранить проблему можно несколькими способами. Самый простой – удалить неонку или светодиод из выключателя. Для этого потребуется снять его декоративную клавишу, обеспечив свободный доступ к деталям подсветки и просто выкусить их бокорезами.
Тем, кто не желает совсем убирать подсветку – советуем обеспечить обходную цепочку для тока, вызывающего мигание. Для этого параллельно элементам устанавливается резистор номиналом 50-510 кОм и мощностью 2 Ватта (фото ниже).
Его точное значение рассчитывается по току индикатора или подбирается опытным путем. Специалистам не очень нравится этот способ, поскольку он связан с предельным режимом работы резистора и сильным нагревом.
Большинство из них отдает предпочтение установке на его место реактивного элемента – конденсатора 0.1-0.5 мкФ на рабочее напряжение не менее 400 Вольт. В ситуации, когда в качестве подсветки используется светодиод – допускается шунтировать его встречно включенным простым диодом.
Выключатель с подсветкой: подключение и устранение неисправностей | ASUTPP | Яндекс Дзен
- Неоновая лампочка или светодиод включаются так, что при нажатой клавише «ВКЛ» весь ток протекает через шунтирующий их контакт коммутирующего прибора.
- При отключении освещения параллельная цепочка размыкается, и ток начинает течь через элементы подсветки (фото ниже по тексту).
Как подключить выключатели с подсветкой
Куда подключать провода
Если выключатель вы держите в руках впервые, вопросов будет много. Перед началом подключения и установки, надо разобраться с конструкцией. Для этого его надо разобрать, рассмотреть что и для чего. В большинстве случаев, чтобы разобрать выключатель, надо снять клавиши. Это касается и именитого Legrand, и производителей попроще типа Viko, и всяких других.

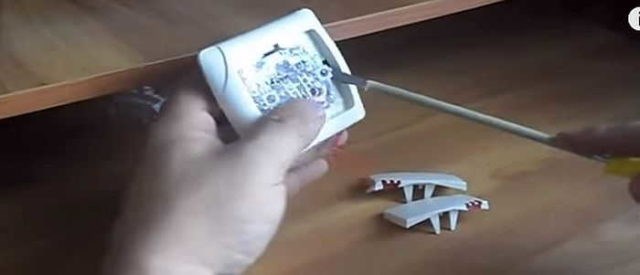

Клавиши на выключателе держатся на пластиковых защелках или штырьках. Обычно достаточно захватить клавишу, потянуть ее «на себя» и немного вниз. Можно попробовать поддеть плоской отверткой. Только чрезмерных усилий не прилагайте. Как только снимете одну клавишу, остальные «пойдут» без проблем.
Есть еще выключатели с подсветкой, в которых разъемы для подключения проводов пружинного типа. Они встречаются у европейских производителей (есть и у Легранда). Работать с ними проще — надо только зачистить провод на 1 см и воткнуть его в нужный разъем. Там находится пружина, которая и обеспечит захват и контакт. Это проще, но такие модели дороже, да и немного их на нашем рынке.
Разъемы на выключателях Legrand для подключения проводов. Слева — стандартные винтовые зажимы Etika, справа — автоматические зажимы Etika Plus
Подключение одноклавишного выключателя с подсветкой
Одинарные выключатели с подсветкой подходят для небольших люстр — на один-два рожка. Используют их для включения одной группы потолочных светильников — на кухне, в коридоре, ванной и т.д. Схема подключения проста: ноль напрямую подается на светильники от щитка, фаза заводится на одну из клемм выключателя (все равно какую). От второй клеммы провод подается на второй вывод светильника.
Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема
Подключение двойного выключателя с подсветкой
Подключение выключателя с подсветкой: схема для модели с двумя клавишами
Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.
