Установка подсветки ног гранта
Штатная подсветка в салоне автомобилей Лада Гранта, Лада Калина или Лада Приора тусклая. Даже если ее доработать, то вечером сзади в салоне все равно ничего не видно. Решить проблему можно установкой дополнительного плафона освещения для задних пассажиров, но в этот раз мы покажем, как сделать качественную дополнительную подсветку пола.
Потребуется: четыре куска светодиодной ленты (к упить можно на AliExpress (см. каталог ) ), дополнительные провода.

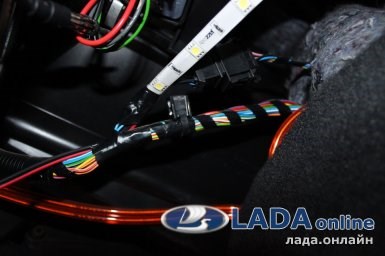

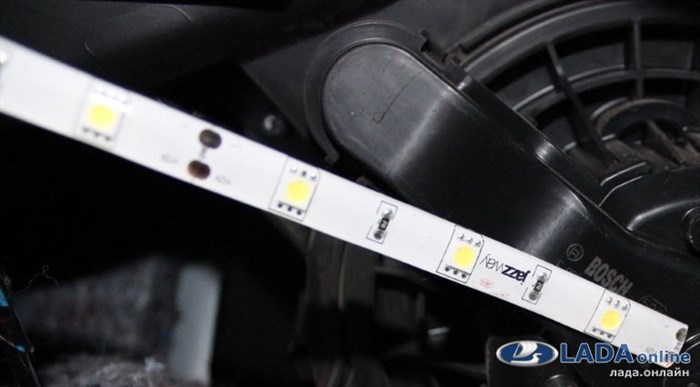

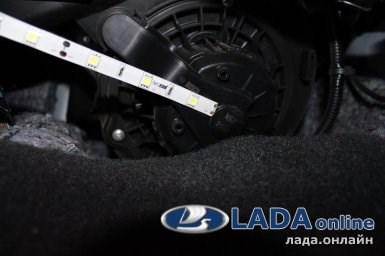

Светодиодную ленту для подсветки пола водителя приклеиваем на двух сторонний скотч на блок электроники. Ленты для переднего пассажира закрепляем одним концом к жгуту проводов (используя изоленту или стяжку), а другим приклеиваем к моторчику вентиляции.
Для задних пассажиров подсветка для ног крепится под сиденье. Удобней всего закрепить светодиодную ленту прямо на материале обивки, проделывая шилом 2 дырочки в которые вставляем пластиковую стяжку. Провода прокладываем рядом с проводами подогрева сидений, приматывая чёрной изолентой.

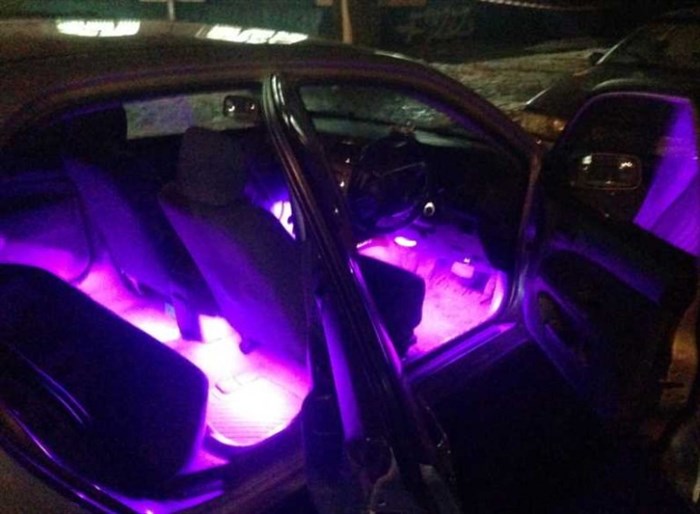

Как установить подсветку в ноги в своей машине самостоятельно
Подключение
Соединив все провода подсветки пола, прокладываем по стойке ветрового стекла до плафона на потолке. Цвета проводов в зависимости от модели и комплектации автомобиля LADA могут различаться, поэтому рекомендуем определить назначение контактов контрольной лампой.
Схема переднего плафона Lada Granta (дорестайл) и Lada Kalina:
Схема переднего плафона с ЭРА-ГЛОНАСС для Lada Granta FL:
- 11 и 14 — +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
- 15 — «масса».
- 17 — «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.
Либо используем полезные контакты для подключения подсветки в салоне с ISO разъема магнитолы:
Что надобится?
Для создания подсветки не нужно ничего особенного. Для тюнинга понадобится светодиодная или неоновая лента с цветом по вкусу хозяина.
Неоновое освещение намного приятнее глазу, поэтому водители рекомендуют отдать свое предпочтение ему, если водитель знаток в этом деле: стоить он будет немного дороже, потому что подключение идет к блоку зажигания и с установкой придется повозиться.
Для самостоятельного монтажа достаточно яркой светодиодной ленты.
Кроме этого понадобится 5 метров провода, тремоусадочная труба и клей. Для любителей повозиться можно приобрести контроллер освещения и пульт управления. Также пассатижи, паяльник. Ножик и отвертка.
Как сделать подсведку ног в автомобиле своими руками
Монтаж

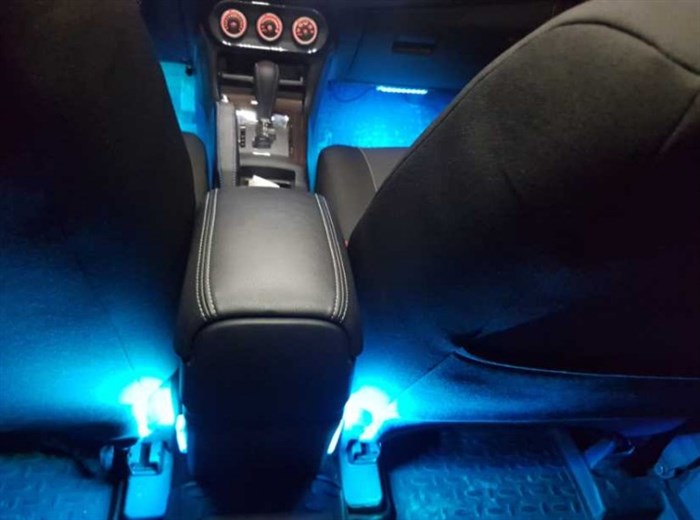

Чтобы осветить область ног (именно там чаще всего устанавливается лента) понадобится установить лент по периметру нижней части передних сидений, также можно осветить бардачок и панель приборов: на вкус и цвет владельца транспортного средства.
Наметьте примерно, где будет располагаться лента, сделайте замеры и отрежьте от ленты необходимый кусок. Не забывайте, что отрезать ленту можно не везде, в противном случае она может не работать. Однако, провисания смотрятся не так привлекательно, поэтому лучше взять чуть меньше.
Разрезав края ленты их необходимо припаять к проводу и подключить к источнику питания. Место стыка необходимо изолировать термоусадочной трубкой, подогреть трубку паяльником или зажигалкой, чтобы та взялась. Далее лента крепится на отмеченные места с помощью клея или силиконовых стяжек.
Что требуется для работы
Чтобы у себя в машине самостоятельно сделать подсветку в ногах, потребуется предварительно подготовить определённый набор инструментов и некоторых расходных материалов.
Для реализации наиболее простого, но при этом оригинального проекта, достаточно собрать набор, состоящий из:
Можно несколько усложнить себе задачу, но сделать свечение более универсальным. Для этого дополнительно используется контроллер регулировки яркости, пульт управления, а также выключатель. Это позволит регулировать параметры, включать подсветку по мере необходимости и на той яркости, которая вам подходит.
Что же касается источника света, то подсветка для ног, установленная в салоне автомобиля, может быть выполнена из 2 видов лент:
- Неоновые ленты. Выглядят очень эффектно, красиво и дорого. Свет объективно более приятный. Но для большинства автомобилистов это не принципиальная разница. Неоновые ленты значительно дороже. Для их установки потребуется использовать блок зажигания. А это предусматривает вмешательство в электросистему транспортного средства.
- Светодиодные ленты. Наиболее практичный и универсальный вариант. Нет никаких сложностей с установкой. Сами ленты доступные, предлагаются в широком диапазоне цвета.
Выбрав источник освещения, следует заранее определиться с тем, где именно будет располагаться подсветка. Некоторые устанавливают её только в ногах водителя. Другие предпочитают для баланса обеспечить подсветку со стороны водителя и переднего пассажира. А есть и вовсе любители подсветить весь салон, затронув также и пространство в ногах у пассажиров заднего ряда.
От этого зависит, сколько именно ленты потребуется приобрести.
Изменение подсветки кнопок ЭСП — Лада Гранта тюнинг и ремонт

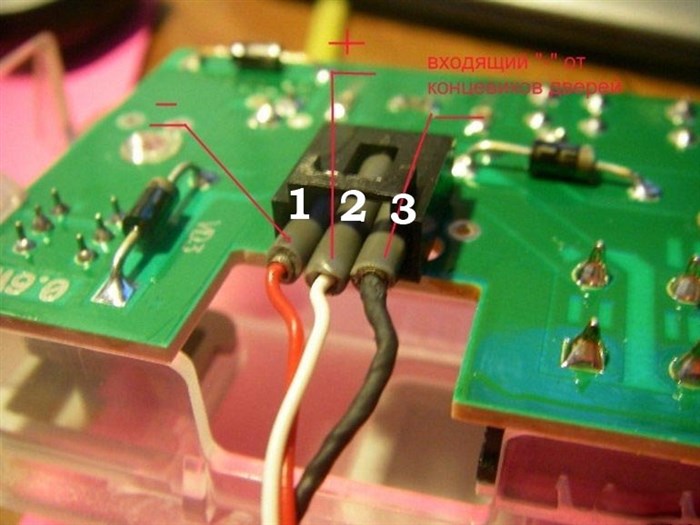

- снимите плафон освещения салон;
- соедините провода, соблюдая полярность;
- к белому проводку обычно идёт плюс;
- к красному проводку подключается минус;
- провода скрываются под обшивкой салона;
- удобнее всего их протянуть непосредственно по боковой стойке;
- далее соедините провода установленных светодиодных лент между собой;
- подключите их к источнику питания;
- проверьте систему на работоспособность;
- если всё функционирует, выполните качественную изоляцию;
- верните плафон на место.
Процедура монтажа
Прежде чем заняться установкой диодной подсветки для ног в автомобиле своими собственными руками, необходимо выбрать место для удобного и правильного размещения осветительной ленты.
Для этого потенциально можно воспользоваться следующими зонами:
Тут следует отталкиваться от собственной фантазии и конструктивных особенностей конкретного автомобиля.
Подсветка по правилам и из соображений комфорта должна быть направлена строго в пол.
Некоторые автолюбители не учитывают этот момент и монтируют ленту сбоку, на само напольное покрытие. Но в этом случае подсветка может мешать, слепить глаза и пр. Помните, это подсветка именно для ног, а потому она должна располагаться в салоне так, чтобы подсвечивать конкретно эту зону, а не направлять потоки света в глаза.
Самостоятельная установка светодиодной подсветки для ног в своём автомобиле вовсе не сложная. Здесь необходимо выполнить такие процедуры:
- чётко определить места, где будет располагаться лента;
- нарезать светодиодную ленту на необходимые отрезки;
- к краям ленты припаивается провод;
- далее лента тестируется путём соединения с источником питания;
- если свет загорается, можно продолжать работу;
- место пайки изолируется, используя для этих целей термоусадочную трубку;
- чтобы трубка хорошо встала на своё место, её следует прогреть паяльником, либо просто зажигалкой;
- закончив с изоляцией, подготовленная лента монтируется в выбранные точки в салоне;
- для фиксации подойдёт двухсторонний скотч, клей или силиконовые стяжки;
- по аналогии лента устанавливается во всех частях салона, где это необходимо сделать.
Светодиодную ленту можно разрезать только в определённых местах, где предусмотрены соответствующие метки.
Объективно больше всего вопросов возникает относительно того, как правильно выполнить подключение.
